因工矿企业负荷集中，故对供电可靠性的要求很高。为了提高运行维护的安全，宜简化接线和减少供电电压等级。为了提高运行的经济性，应尽量采用35kV及以上的高压线路直接向车间供电。同时，网络接线力求适应各车间发展的要求。

（1）一次变压的供配电网

1）采用一个车间变电所的一次变压系统

将6～10kV电压降为380／220V电压的变电所，这种变电所通常称为车间变电所。它适用于用电量较少的小型工厂或生活区。这种变电所根据负荷对供电可靠性的要求，可装一台或两台配电变压器。

某些中小型工厂，如果本地电源电压为35kV，且各种条件允许时，可直接采用35kV作为配电电压。将35kV线路直接引入靠近负荷中心的工厂车间变电所，再由车间变电所一次变压380／220V，供低压用电设备使用。

2）采用开闭所供电的一次变压供配电系统

将6～10kV线路经开闭所，将电能直接分配到各个车间变电所，由车间变电所再将6～10kV电压降至380／220V供低压用电设备使用；同时，高压用电设备直接由开闭所的6～10kV母线供电。这种供电方式适用于一般中小型工厂。

（2）二次变压的供配电网

大型工厂和某些电力负荷较大的中型工厂，一般采用具有总降压变电所（相当于终端变电所）的二次变压供电系统，电源进线电压为110kV（甚至220kV）或35kV。通过变压器降压为10kV后向各车间变电所供电，最后由车间变电所将电压降为380／220V。

（3）低压供配电网

某些无高压用电设备且用电设备总容量较小的小型工厂或街区，有时也直接采用380／220V低压电源进线，只需设置一个低压配电室，将电能直接分配给各车间或家庭等低压用电设备使用。(www.daowen.com)

（4）某重型机器厂高压配电网举例

企业的中压配电网接线和高压配电网相似，可分为放射式、树干式等基本形式及派生形式。

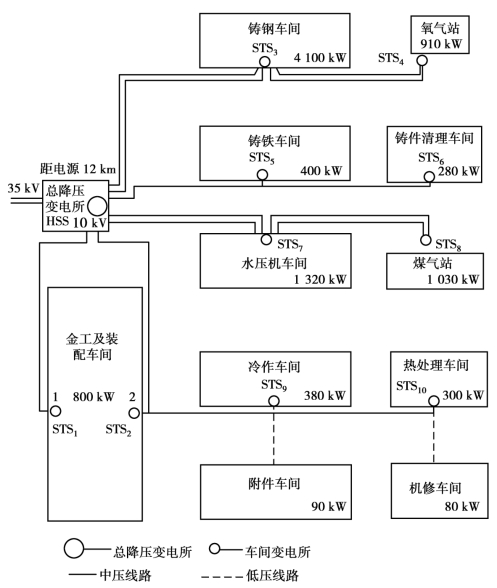

如图6.11所示为某重型机器厂经总降压变电所将35kV电压降为10kV电压后供给各车间的中压供电网络的平面图。铸钢车间和氧气站都为一级负荷，而且两车间距离较近。如果分别采用双放射式供电，那么，总降压变电所就需要装4台10kV开关柜，在厂区需要敷设4条10kV线路。如果采用双树干式对这两个车间供电，对每个车间来说，仍为双电源供电，但总降压变电所只要装两台开关柜，可节省两台开关柜，而且也可少敷设两条10kV线路，后一方案既满足负荷对供电可靠性的要求，又简化了总降压变电所主电路和厂区中压电力线路，节省了投资，是最佳方案。由于高压电动机绝缘强度不如电力变压器，为避免雷击危害高压电动机，因此，从总降压变电所到这两个车间的10kV线路，不采用架空线，而采用电缆线路。

图6.11　某重型机器厂平面图

水压机车间及煤气站都为一级负荷，两个车间距离也不远，因此也采用双树干式供电。因为也有高压电动机，同样采用电缆线路。

铸铁车间及铸件清理车间变电所，由于是三级负荷，因此采用一路树干式线路供电。

金工及装配车间，由于负荷重、面积大，为减少380V线路的电压损耗及电能损耗，因此分设两个车间变电所。

金工车间的STS2与冷作车间的STS9、热处理车间的STS10等3个车间变电所，都是功率不大的三级负荷，而且彼此靠近，因此，采用一条树干式线路供电。由于这一条干线上没有高压电动机，因此，采用架空线路，既便于分支，又可节省投资。

金工车间的另一变电所STS1，因没有顺路的6kV线路，只好由总降压站以放射式供电。因此线路不长，故采用电缆线路。
