低压供配电网络的接线方式见表6.1。

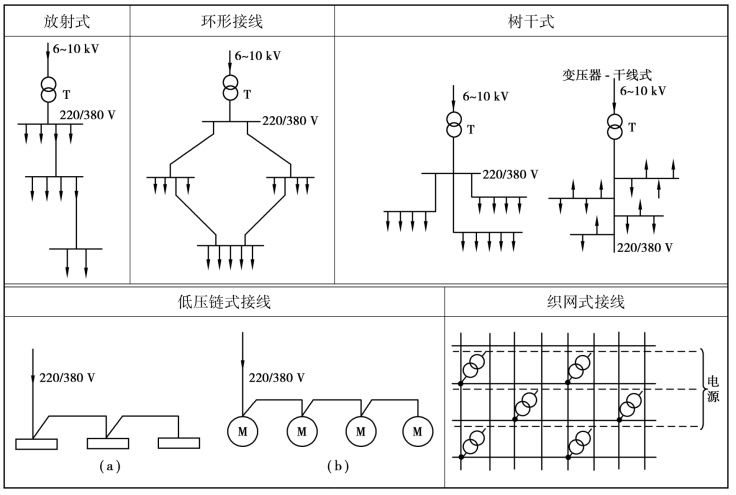

表6.1　低压供配电网络接线方式

（1）开式低压网络

由单侧电源采用放射、干线式或链式供电，投资小、接线简单、安装维护方便，但是电能损耗大、电压质量差、供电的可靠性差、负荷发展较困难。

1）低压放射式接线

低压放射式接线是由变电所低压侧引出多条独立线路供给个独立的用电设备或集中负荷群的接线方式。

它主要用于各独立的用电设备或车间用电设备排列不整齐等。

2）低压干线式接线

电网不必在变电所低压侧设置低压配电盘，直接从低压引出线经低压断路器和负荷开关引接，因而减少了电气设备的需要量。(www.daowen.com)

它主要用于数量较多，且排列整齐的用电设备；对供电可靠性要求不高的用电设备，如机械加工、铆接、铸工和热处理等。

3）变压器-干线式接线

主干线由车间内部或端部车间变电所引出，沿车间敷设，再由主干线引出支干线对用电设备供电。这种网络比一般树干式配电网所需配电设备更少。

一般在生产厂房宜采用树干式配电系统，对动力站宜采用放射式配电系统。同时，根据供电系统需要，常将两种形式混合使用。

4）低压链式接线

链式接线的特点与干线式基本相同，适宜彼此相距很近、容量较小的用电设备，链式相连的设备一般不宜超过5台，链式相连的配电箱不宜超过3台，且总容量不宜超过10kW。

（2）闭式低压网络

简单闭式环形网络接线的主要特点是供电可靠性比开式网络高。

（3）织网式接线

这种电网沿街道敷设在建筑物的四周，全线采用电力电缆，在交叉处有固定连接，类似织网，故称为织网式接线网络。这种电网的供电可靠性很高，但是故障电流大，需装设限流器，在变压器低压侧还应装设逆电流断路器。因电网全用电缆敷设，故造价很高。
