高压供配电网络接线特点分析

(1)放射式接线网络

单回路放射式网络如图6.3所示。从总降压变电所或总配电所以放射式向用户(配电所)配电,配电所的进线侧一般不装高压断路器,只装带接地刀闸的隔离开关。为了提高供电的可靠性,可装设自动重合闸装置或采用自动重合器装置。

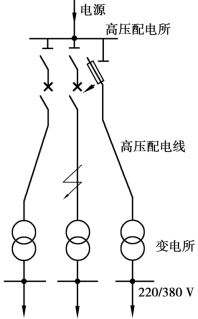

图6.3 放射式接线图

1)优点

接线简单,运行操作方便,故障发生后影响范围小,只停故障回路。继电保护装置易于整定;便于实现自动控制。

2)缺点

一旦线路或开关发生故障,该负荷将中断供电,可靠性较差;配电线路和高压开关柜数量多,投资大。

3)适用范围

在变电所周围分布的第三级供电负荷。

对离供电点较近的大容量用户,其对供电的可靠性要求较高时,可采用双回放射接线。

(2)干线式接线网络的特点

如图6.4所示,多个用户由一条干线供电。干线电源侧装有高压断路器,每个用户高压侧只装有隔离开关或跌落式熔断器。

1)优点

高压开关设备少,耗用导线也较少,投资省,易于发展(增加用户时,不必另增线路)。

2)缺点

可靠性较低,干线故障时全部用户将停电,操作、控制不灵活。

3)适用范围

只能对第三级负荷供电或负荷离供电点较远,对供电可靠性要求不高的小容量用户,由于干线故障导致各用户停电,因此一般将分支数限制在5个以内。此外,对可靠性要求较高的二级负荷或重要用户可改为双树干接线见图6.5,或环形接线。

图6.4 干线式网络

图6.5 双树干接线式网络

双树干接线或环形接线在正常工作时,每个变电所只允许与其中一条干线连接。当任一条干线故障时,负荷只暂时停电即可转到另一条干线上去。

(3)链式接线网络的特点

如图6.6所示为“一进一出”的单链式网络。多个用户采用断路器将干线式分段后供电。

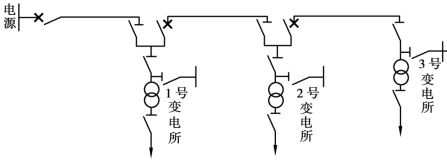

图6.6 单链式网络

1)优点

当某线路段发生故障时,该段对应断路器自动断开,不影响前段线路的供电。它比单干线式网络的可靠性高。

2)缺点(www.daowen.com)

这种网络的缺点是断路器数量多、投资大。

3)适用范围

离供电点较远,对供电可靠性要求较高的二级负荷。

如图6.7所示的“双进双出”双链式网络,进一步提高了供电的可靠性,适用于对供电可靠性要求较高的一、二级重要负荷。

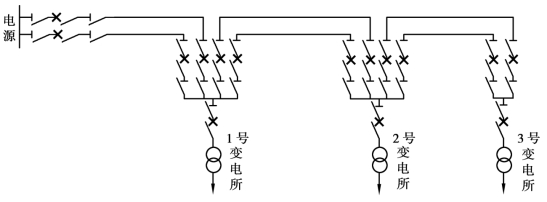

图6.7 双链式网络

(4)两端配电网络的特点

如图6.8所示为两端供电网络。链式网络且线路两端均有电源。

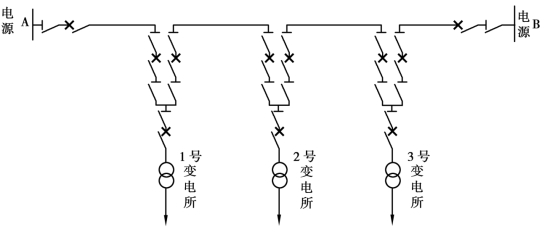

图6.8 两端供电网络

1)优点

可靠性很高,任何一段线路故障都不会造成任一变电所停电。

2)缺点

断路器数量多、投资大;双电源供电继电保护装置相对较复杂。

3)适用范围

它用于可靠性要求高的重要的一、二级负荷的供电。

(5)环形接线网络的特点

如图6.9所示为环形接线网络。

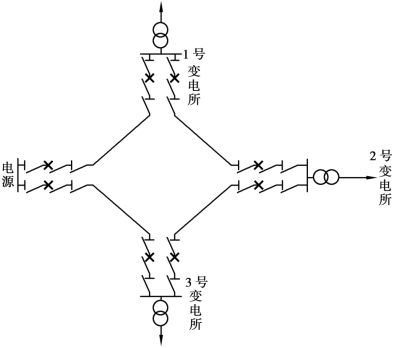

图6.9 环形接线网络

1)优点

线路段发生故障时,由断路器自动断开,电源不中断对负荷的供电。

2)缺点

这种网络的缺点是断路器数量多、投资大。

3)适用范围

在电源的不同方向均有负荷分布时,它采用环形接线较好。它适用于对供电可靠性要求高的一、二级负荷。

如图6.10所示为派生环形接线网络。在同一电源(高压配电所)的两段母线上,引出两条链式干线,在两干线的末端(如图B和C点)用联络线WL3联系起来。

为了避免环形线路上发生故障时影响整个电网,以及便于实现线路保护的选择性,正常运行时,隔离开关QS5,QS6断开,两条干线分开运行。当任何一段线路故障或检修时,只需经短时间的停电切换后,即可恢复供电。

例如,线路WL2故障,则断路器QF1跳闸,负荷A,B点停电。查出故障后,将隔离开关QS3,QS4断开隔离故障点,拉开QF3后,可合上隔离开关QS5,QS6,再合上B点出线刀闸与断路器QF3即可恢复对负荷B的供电。

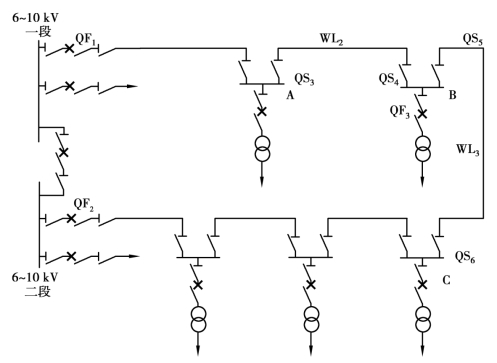

图6.10 派生环形接线网络
