（1）结构特点

电压互感器的结构与变压器有很多相同之处，如绕组，铁芯结构等都是变压器中最简单的结构形式，这里不再多叙。

（2）分类

电磁式电压互感器根据绝缘方式，绕组数量，以及安装位置、方式等因素可分为多种类型。一般主要有浇注式、油浸式和串级式。

内配电装置多采用环氧树脂浇注绝缘成型的干式电压互感器；6～35kV户外多采用硅橡胶绝缘的干式电压互感器，它们具有干式电器的一般优点，一般为单相结构，二次绕组根据需要可以是一组，也可以是两组，目前得到广泛应用。110kV及以上户外配电装置多采用电容式电压互感器。

（3）举例

1）浇注式电压互感器

浇注式电压互感器结构紧凑、维护简单，适用于3～35kV的户内产品。随着户外用树脂的发展，也将逐渐在大于35kV户外产品上采用。如图5.15所示为10kV浇注式单相电压互感器的结构示意图。这种结构的一次绕组和二次各绕组，以及一次绕组出线端的两个套管均浇注成一个整体，然后再装配铁芯，这是一种常用的半浇注式（铁芯外露式）结构。

图5.15　JDZJ-10型电压互感器

1—一次接线端子；2—高压绝缘套管；3—一、二次绕组；4—铁芯；5—二次接线端子

2）油浸式

如图5.16所示为JDJ-10油浸式单相自冷，电压互感器结构图；如图5.17、图5.18所示分别是JDZ-35（油浸式单相自冷）和JSJW-10（三相五柱式油浸自冷）电压互感器的外形结构图。它们的铁芯和绕组浸在充有变压器油的油箱内，一次、二次绕组的引线通过固定在箱盖上的瓷套管引出，用于户内配电装置。

图5.16　JDZJ-10型油浸自冷式单相电压互感器(www.daowen.com)

1—铁芯；2—一次绕组；3—一次绕组引出端；4—二次绕组引出端；5—套管绝缘子；6—外壳

图5.17　JDZ-35油浸式单相自冷电压互感器外形图

图5.18　JSJW-10三相五柱式油浸自冷电压互感器外形图

3）串级式

油浸串级式电压及互感器用于110kV及以上的系统。如图5.19所示为单相串级式JCC1-110型电压互感器的结构，其中C（第二个字母）—单相串级式三绕组；C（第三个字母）—瓷绝缘。电压互感器的铁芯和绕组装在充油的瓷外壳内，铁芯带电位，用支承电木板固定在底座上。储油柜工作时带电，一级绕组首端自储油柜上引出。一次绕组末端和二次绕组出线端自底座引出。

如图5.20（a）所示为原理电路图，其一次绕组分为串联的Ⅰ，Ⅱ两段，每段匝数完全相同，分别绕在口字形铁芯的上、下柱上。基本二次绕组和辅助二次绕组，只和一次侧绕组的第Ⅱ段绕在同一铁芯的下柱上，有直接磁的耦合。当一次侧绕组所加电压变化时，二次侧绕组两端的电压也随之变化。二次侧绕组开路时，铁芯各柱中的磁通Φ1相等，一次侧绕组各段上电压相等。在如图5.20（a）所示的情况下，如一次侧绕组两端子间电压为U，因一次侧绕组两段的中间连线与铁芯相连，则铁芯外一次侧绕组着首端11和末端12的电压均为。而普通结构的电压互感器，必须按全电压U设计绝缘。

当二次侧绕组接入仪表后（见图5.20（b）），二次侧绕组中电流产生与一次侧绕组Ⅱ段的磁通Φ1方向相反的去磁磁通Φ2。因二次侧绕组有漏磁通存在，使通过铁芯上柱的Φ2比下柱小，由铁芯上柱的合成磁通大，下柱的合成磁通小，一次绕组Ⅰ，Ⅱ段的感抗不等。分布的电压也不均匀，测量结果产生较大误差。为了避免这种现象，在铁芯的上下柱上加装平衡绕组。两平衡绕组的匝数相等，绕向相反，如图5.20（b）所示。当铁芯中出现磁通Φ2时，因铁芯上下柱的合成磁通大小不等，在上下柱平衡绕组中产生平衡电流iph，平衡电流iph在铁芯上柱中产生去磁磁通，在铁芯下柱中产生助磁磁通，从而使铁芯上下柱中的合成磁通大致相等，一次侧绕组Ⅰ，Ⅱ段上的电压分布均匀。

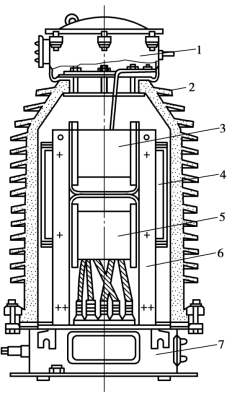

图5.19　JCC1-110型串级电压互感器结构图

1—油扩张器；2—瓷外壳；3—上柱绕组；4—铁芯；5—下柱绕组；6—支承电木板；7—底座

图5.20　110kV串级式电压互感器的工作原理

1—一次侧绕组；2—平衡绕组；3—铁芯；4—基本二次绕组；5—辅助二次绕组
