如图5.12所示为最常用的电气测量仪表接入电流互感器的电路图。如图5.12（a）所示的接线，用于对称三相负荷，测量一相电流。

如图5.12（b）所示为星形接线，可测量三相负荷电流，以监视负荷电流不对称情况。

如图5.12（c）所示为不完全星形接线。在三相负荷平衡或不平衡的系统中，当只需取A，C两相电流时，如三相二元件功率表或电度表，便可用不完全接线。流过公共导线上的电流为A，C两相电流的向量和，即

如图5.12（d）所示为A，C两相电流差接方式。此时，流过负载的电流为电流互感器二次电流的倍，相位则超前C相电流30°，或滞后A相30°，视负载二次回路的正方向而定。一般用于保护回路。(www.daowen.com)

如图5.12（e）所示为三角形接线，也即是三相电流差接线。此时，流至负载的三相电流为电流互感器二次电流的倍，相位则相应超前30°，也可改变三角形串联顺序使负载二次电流滞后于互感器电流30°。该接线常用于主变压器高压侧的差动保护回路，以补偿该侧的电流相位。

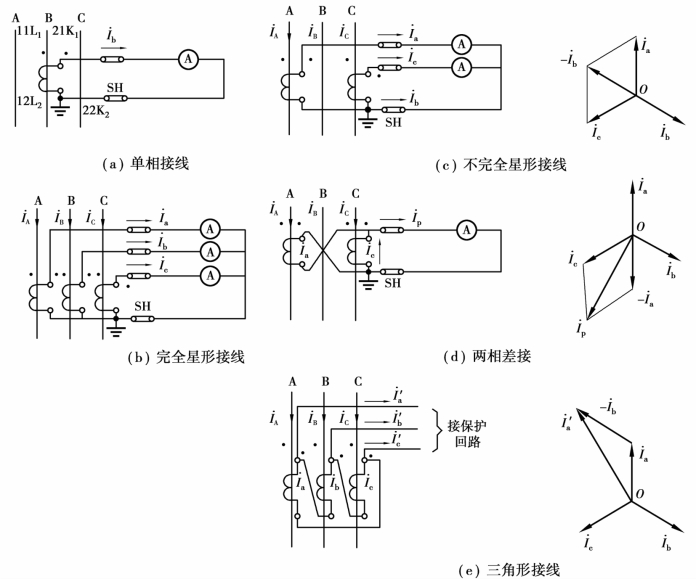

图5.12　电流互感器的接线方式

电流互感器一、二次侧绕组端子上都标有符号，如图5.12（a）所示。通常一次侧端子11和12标为L1，L2，二次侧端子21和22标为K1，K2。当一次侧电流从端子11流向端子12时，二次侧电流从端子21经负荷流回到端子22（减极性）。
