电流互感器就是利用变压器一、二次侧绕组的电流大小与其匝数成反比的原理制作而成，如图5.3所示。

电流互感器一次侧额定电流I1N与二次侧额定电流I2N之比，称为变流比，用ki表示，则

根据磁势平衡原理，忽略励磁电流时，则

式中 N1——一次侧绕组匝数；

N2——二次侧绕组匝数，N2远大于N1；

ki——匝数比。

电流互感器与变压器比较，其工作状态有以下特点：(www.daowen.com)

①电流互感器一次侧绕组串接在一次侧电路内，其电流由一次侧的负荷电流决定，不是由二次侧电流决定。由于电流互感器一次侧绕组匝数少，阻抗小，因此，串接在一次侧电路中对一次侧电路的电流没有影响。而变压器的一次侧电流是随二次侧电流变化的。

②电流互感器二次侧绕组串接的仪表和继电器电流线圈的阻抗很小，因此在正常运行时，相当于二次侧短路的变压器。

③由于二次侧负荷阻抗很小，因此，在一定范围内二次侧负荷的变化，对一次侧电流影响很小，可认为一次侧电流与二次侧负荷的变化无关。

④电流互感器运行时不允许二次侧绕组开路。这是因为在正常运行时，二次侧负荷产生的二次侧磁势N2，对一次侧磁势N1有去磁作用，因此励磁磁势N1及铁芯中的合成磁通和Φ0很小，在二次侧绕组中感应的电势不超过几十伏。当二次侧开路时，二次侧电流＝0，二次侧的去磁磁势也为零，而一次侧磁势不变，全部用于激磁，励磁磁势N1＝N1，合成磁通很大，使铁芯出现高度饱和，此时磁通Φ的波形接通平顶波，磁通曲线过零时的很大，因此二次侧绕组将感应几千伏的电势e2，危及工作人员的安全，威胁仪表和继电器以及连接电缆的绝缘，如图5.4所示。磁路的严重饱和还会使铁芯严重发热，若不能及时发现和处理，会使电磁式电流互感器烧毁和电缆着火；铁芯磁饱和还将在铁芯中产生剩磁，影响互感器的特性。

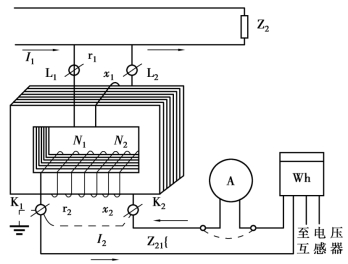

图5.3　电流互感器原理接线图

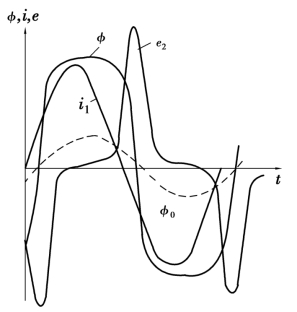

图5.4　电流互感器二次开路时i1；Φ；e2的变化曲线

为了防止二次侧绕组开路，规定在二次侧回路中不准装熔断器，二次绕组必须接地。
