电流型漏电保护装置的动作信号是零序电流，漏电保护器是在漏电电流达到或超过其规定的动作电流值时能自动断开电路的一种开关电器。按零序电流的取得方式，可分为有电流互感器和无电流互感器两种。

（1）有电流互感器电流型漏电保护装置

这种装置与电压型漏电保护装置的不同之处在于，它是由中间执行元件接收电网发生接地故障时所产生的零序电流信号，去断开被保护设备的控制回路，切除故障部分。按中间执行元件的结构不同，可分为灵敏继电器型，电磁型和电子式3种。

典型的灵敏继电器型漏电保护装置接线如图4.62所示。装置的中心元件是零序电流互感器TA，灵敏电流继电器KA，它们通过中间继电器KM接入被保护设备的控制电路。正常运行时，三相电流对称平衡，TA输出零序电流为0。当被保护电路内发生接地故障时，系统内出现零序电流，TA二次侧输出的零序电流达到KA的动作值时，KA励磁动作，接通中间继电器KM线圈回路，触点KM断开，使接触器Q失磁，主电路断开切除故障。

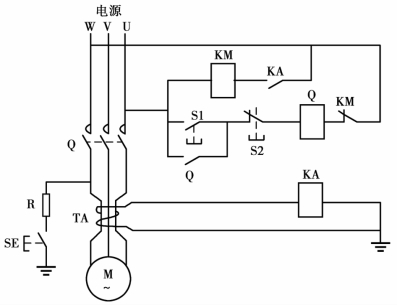

图4.62　灵敏继电器型漏电保护装置接线

S1，S2—启动、停止按钮；KV—灵敏电流继电器；KM—中间继电器；Q—接触器；SE—试验按钮；R—限流电阻；TA—零序电流互感器(www.daowen.com)

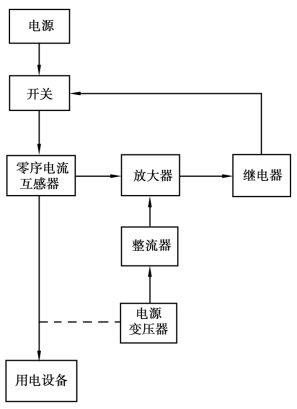

图4.63　电子式漏电保护装置原理框图

电磁型和电子式漏电保护装置的中间执行元件分别是电磁继电器和晶体管放大器，零序电流通过它们去切除故障，达到保护的目的。如图4.63所示为电子式漏电保护器原理框图。

（2）无电流互感器电流型漏电保护装置

灵敏电流继电器KA的线圈并联在击穿保险器JCB的两端，其常闭触点接于电流的控制回路中，如图4.64所示。正常时KA躲开三相负荷电流不对称所造成的不平衡电流而不动作；当设备漏电或有人发生接地触电时，零序电流增大，KA迅速的动作，常闭触点KA断开，使接触器Q（或开关）绕组失电而断开主电路。

这种保护装置结构简单，成本低廉，它只适用于中性点不接地系统，适用于线路，不适用于设备。而我国低压系统一般采用中性点直接接地，故其使用范围受到限制。
