电压型漏电保护装置以被保护设备外壳对地电压作为动作参数，其电气原理图如图4.61所示。当被保护设备外壳出现异常对地电压时，装置能自动切断电源。适用于中性点接地与不接地系统，可单独使用，也可与保护接地和保护接零同时使用。在图4.61（a）中，电压继电器KV的动作电压为20～40V，接于电动机外壳与地之间。正常时，电动机外壳与地等电位，加于电压继电器KV上的电压为0，电压继电器KV的辅助触点闭合，按下启动按钮S1可接通电动机的控制回路。当电机的绝缘损坏，外壳出现不正常的电压，电压继电器KV动作，通过辅助触点切断控制回路，使接触器Q失磁，断开主电路而达到保证安全的目的。S1，S2分别为启动、停止按钮；SE为试验按钮，R为限流电阻，可检查漏电保安器动作正确与否。

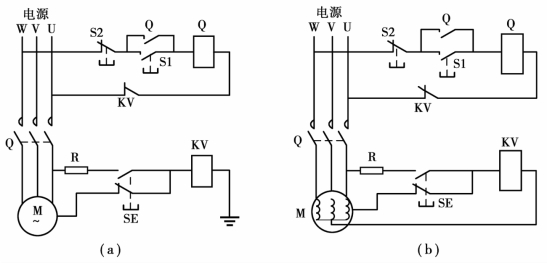

图4.61　电压型漏电保护装置接线图(www.daowen.com)

S1，S2—启动、停止按钮；SE—试验按钮；KV—电压继电器；Q—接触器；R—限流电阻

必须注意的是，电压继电器KV的线圈的接地体必须远离被保护设备的接地处20m之外，即将KV接在电气“地”电位处，否则装置将失灵。为了缩短KV的接地线，也可采用将KV线圈接地的一端接于人工中性点或接于电机星形接线的中性点上，如图4.61（b）所示。
