(1)功能

一种最普通的低压开关电器适用于交流50Hz、额定电压380V,直流440V,额定电流1500A及以下的配电系统中,作不频繁手动接通和分断电路或作隔离电源以保证安全检修之用。

(2)分类

刀开关的种类很多:按其灭弧结构,可分为不带灭弧罩和带灭弧罩两种。不带灭弧罩的刀开关只能无负荷操作,起“隔离开关”的作用,如图4.48所示;带灭弧罩的刀开关能通断一定的负荷电流,如图4.49所示。按极数,可分为单极、双极和三极。按操作方式,可分为手柄直接操作和杠杆传动操作。按用途,可分为单头刀开关和双头刀开关。单头刀开关的刀闸是单向通断;而双头刀开关的刀闸为双向通断,可用于切换操作,即用于两种以上电源或负载的转换和通断。

图4.48 HD11型闸刀开关

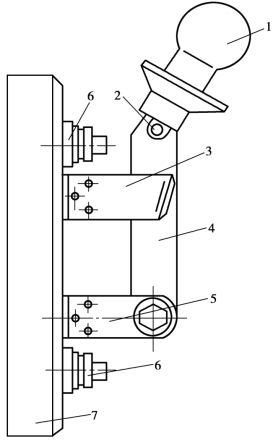

1—手柄;2—绝缘杆;3—静插座;4—闸刀;5—支架;6—接线端;7—底板

(www.daowen.com)

图4.49 HD13型低压刀开关

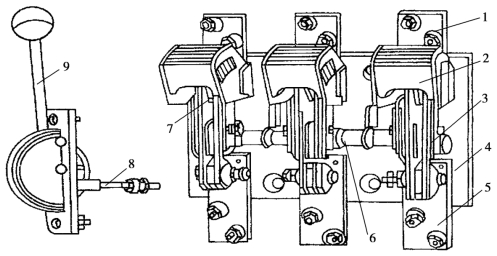

1—上接线端子;2—钢栅片灭弧罩;3—闸刀;4—底座;5—下接线端子;6—主轴;7—静触头;8—连杆;9—操作手柄(中央杠杆操作)

(3)刀熔开关

刀熔开关(熔断器式刀开关)是一种由低压刀开关和低压熔断器组合而成的低压电器,通常是把刀开关的闸刀换成熔断器的熔管。它具有刀开关和熔断器的双重功能,因为其结构的紧凑简化,又能对线路实行控制和保护的双重功能,被广泛应用于低压配电网络中。如图4.50所示为HR型刀熔开关的结构示意图

图4.50 刀熔开关的结构示意图

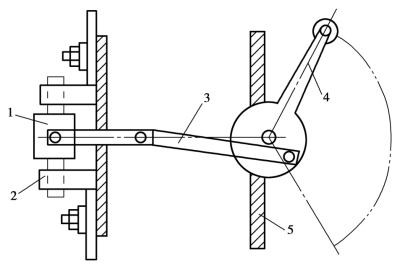

1—RT0型熔断器的熔体;2—弹性触座;3—连杆;4—操作手柄;5—配电屏面
