电压法是检测开关两侧的电压，根据电压信号来决定开关是否投入或闭锁。

如图4.47所示为利用分段器和重合器实现的环网供电方案。各开关的功能要求如下：

QB1，QB2变电站出线断路器或重合器，要求至少有两次重合闸功能。

QS0—QS4柱上分段器，能关合故障电流。操作电源取自电压互感器，合闸动作由故障诊断器控制，线路失电时分段。QS1—QS4为分段模式，QS0为联络模式，其功能设置如下：

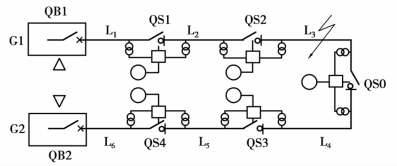

图4.47　电压-时间型“重合器＋分段器”方案

G1，G2—电源；QB1，QB2—出线断路器或重合器；QS0—QS4—分段器；○—三遥终端；□—故障诊断终端；△—故障段位指示器；—电压互感器

（1）QS1—QS4(www.daowen.com)

①分段开关得电后延时X（7s）合闸。若X时间内重新失电压，则分段开关闭锁于分闸；若X时间内检测到故障电压，则分段开关闭锁于分闸。

②分段开关合闸后Y时间内（5s）检测故障，若Y时间内分段开关再次失电压，则分断开关分闸闭锁。

（2）QS0

①任意一侧失压后，延时XL（25s）关合，分段开关合闸后Y时间内（5s）检测故障，若Y时间内分段开关再次失去电压，则分段开关分闸闭锁。若XL时间内检测到故障电压，则闭锁于分断状态；若XL时间内检测到两侧有电，则终止XL延时，开关不关合，直接启动Y延时。

②Y延时为故障检测时间。若Y时间内再次失电压，则开关分断闭锁。

时间配合要求如下：XL时间＞（继电保护时间＋QB固有分闸时间＋X时间×每回线路分段器个数），且X时间＞Y时间＞（继电保护时间＋QB固有分闸时间）。

以情况较为复杂的L3段永久故障为例，开关动作序列如下：QB1跳闸→QS1，QS2失压分闸，QS0开始XL延时合闸→QB1重合→7s后QS1合闸并完成5s的故障检测时间→QS2得电7s后合闸到故障段，并启动Y延时，检测故障；QS0在XL时间内重新得电，终止XL延时，启动Y延时→QB1保护跳闸，QS1，QS2失电分断→QS2在Y时间内检测到二次失电电压或故障电压，闭锁；QS0在XL时间内检测到故障电压或在Y时间内检测二次失电压，闭锁→QB1再次重合闸，7s后QS1投入，恢复L1和L2段的供电。

同样，若L2段发生故障，则QB1第一次重合后，因故障仍然存在而再次跳闸，QS1因检测到二次失电而分断闭锁，QS2因检测到故障电压而闭锁。QB1再次重合之后恢复对L1的供电；QS0在XL时间之后合闸，恢复L3的供电。
