（1）自动分段器的特性及应用

自动分段器是配电网中用来隔离线路区段的自动开关设备。它与电源侧前一级开关（重合器或断路器或熔断器）相配合，在无电压或无电流的情况下自动分闸。

当发生永久性故障时，自动分段器在预定次数的分合操作后闭锁于分闸状态，从而达到隔离故障线路区段的目的。若自动分段器未完成预定次数的分合操作，故障就被其他设备切除了，分段器将保持在合闭状态，并经一段延时后恢复到预先整定状态，为下一次故障作好准备。

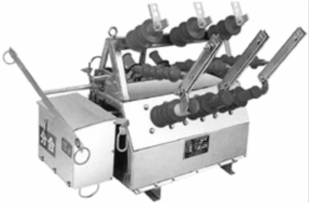

图4.46　自动分段器外形图

自动分段器的外形如图4.46所示。其主体一般由户外带隔离开关的真空负荷开关组成，可用来开断、关合负荷电流、环网中的环流、空载变压器的感受性电流，电容器组（或电缆线路）的容性电流，还可关合短路电流和承受短路电流造成的电动力效应和电热效应。

自动分段器可开断负荷电流和关合短路电流，但不能开断短路电流，因此不能单独作为主保护开关使用。

自动分段器一般装设在重要10kV配电分支线路上，与重合器配合使用，可将永久性故障的分支线及时地从配电网中分离出去，以保证正常线路继续运行，方便了巡线工查找故障点和迅速排除故障。(www.daowen.com)

（2）自动分段器的分类

自动分段器的分类如下：

①按相别分类，有单相、三相。

②按灭弧介质分类，有油、SF6和真空介质。

③按控制方式分类，有液压控制式、电子控制式。

④按动作原理分类，有跌落式分段器、重合分段器、组合式分段器。

⑤按判断故障方式分类，有电压-时间式分段器（又称自动配电开关）、过电流脉冲计数式分段器。
