按安装地点的不同，隔离开关可划分为户内、户外两种。户内隔离开关的型号常用GN表示，一般用于35kV电压等级及以下的配电装置中。户外隔离开关则可用GW 代号表示，对这类隔离开关考虑到它的触头直接暴露于大气中，因此要适应各种恶劣的气候条件。

按绝缘支柱的数目不同，隔离开关可分为单柱式、双柱式和三柱式3种；按刀闸的运行方式不同，隔离开关可分为水平旋转式、垂直旋转式、摆动式及插入式4种；按有无接地闸刀，它又可分为带接地刀闸和不带接地刀闸两种。

隔离开关的结构形式很多，这里仅介绍其中有代表性的典型结构。

图4.25　GN19-10／400，600型隔离开关

（1）户内隔离开关

户内隔离开关有三极式和单极式两种，一般为刀闸隔离开关。如图4.25所示为户内型高压隔离开关。它用于有电压无负载时切断或闭合6～10kV电压等级的电气线路。它一般由框架、绝缘子和闸刀3部分组成，单相或三相联动操作。

（2）户外隔离开关

户外隔离开关有单柱式、双柱式和三柱式3种。由于其工作条件比户内隔离开关差，受到外界气象变化的影响，因此，其绝缘强度和机械强度要求较高。

如图4.26所示为GW5系列户外隔离开关。每极两个绝缘柱带着导电闸刀反向回转90°，形成一个水平断口。两个支柱V形交角50°，安装在一个底座上，安装灵活方便。按接地方式可分为不接地、单刀接地和双刀接地。隔离开关与接地开关之间设有机械联锁。接线端通过软连接过渡，导电可靠，维修方便，触头元件用久后可更换新件，保养容易。

(www.daowen.com)

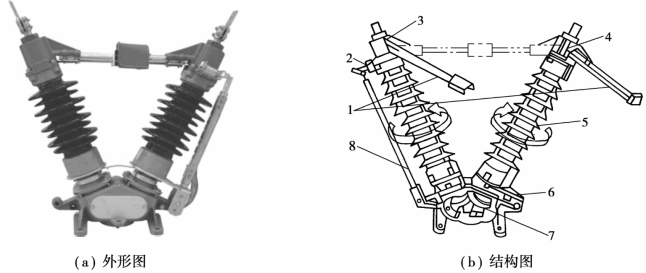

图4.26　GW5-110D型V形双柱式隔离开关

1—主闸刀底座；2—接地静触头；3—出线座；4—导电带；5—绝缘子；6—轴承座；7—伞齿轮；8—接地刀闸

如图4.27所示为GW4系列隔离开关是双柱水平回转式结构。每极两个绝缘支柱带着导电闸刀反向回转90°，形成一个水平断口。按接地方式可分为不接地、单刀接地和双刀接地。隔离开关与接地开关之间设有机械联锁。

如图4.28所示为GW7系列户外交流高压隔离开关。它是三柱水平转动式三相交流50Hz户外高压电器，用于额定电压126～550kV的电力系统中，供有电压无负荷时分合电路之用。

每极由3个支柱绝缘子构成。两边的支柱是固定的，中间支柱是转动的；动闸刀装在中间支柱绝缘子上部，静触头分别装在两边支柱绝缘子上部，由操动机构带动中间支柱绝缘子转动进行分合闸操作。

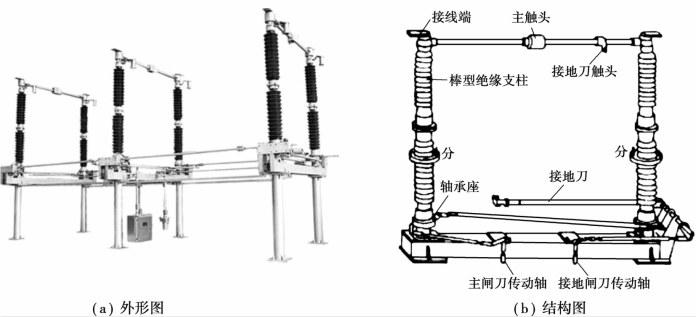

图4.27　GW4-220kV隔离开关

图4.28　GW7-220D（W）隔离开关图片

如图4.29所示为GW17系列户外隔离开关为结构。静触头悬挂在母线上，产品分闸后形成垂直的绝缘断口。在变电站中作母线隔离开关，具有占地面积小的优点，而且断口清晰可见，便于运行监视。隔离开关与接地开关之间设有机械联锁。
