干式变压器与油浸式变压器相比的特点是：其铁芯和绕组都不浸在任何绝缘液体中。干式变压器因没有油，也就没有火灾、爆炸、污染等问题，故电气规范、规程等均不要求干式变压器置于单独房间内。

干式变压器适用于35kV及以下电压等级。因干式变压器具有阻燃、防尘和防潮等良好的电气机械性能，故现在已作为普通油浸式变压器的更新换代产品，被越来越多地应用于配电系统和工矿企业的变电所，以及高层建筑、商业中心、石油、化工及采矿等对防火与安全有更高要求的部门。

（1）干式变压器的分类

干式变压器分类有多种方法，按型号分类，有SC（环氧树脂浇注包封式）、SCR（非环氧树脂浇注绝缘包封式）和SG（敞开式）；按绝缘等级分类，有B级、E级、H级及C级；按变压器所选用的绝缘材料分类见表3.1。

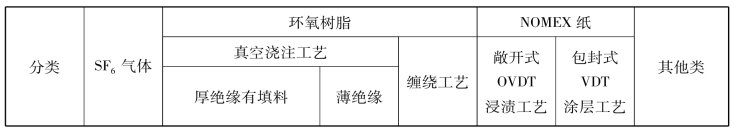

表3.1　干式变压器按绝缘材料分类

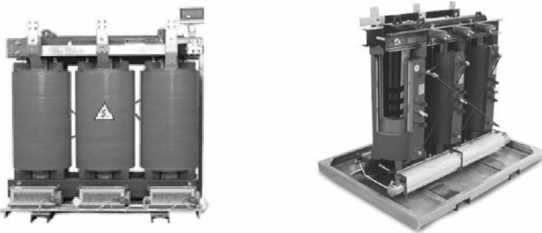

图3.21　SG9非包封变压器(www.daowen.com)

（2）SG非包封变压器功能特点

如图3.21所示为最早得到应用的干式变压器。其制造工艺比较简单，导线采用玻璃丝包，垫块用相应的绝缘等级材料热压成型。将绕制完工的线圈浸渍耐高温绝缘漆（绝缘等级为H级），并进行加热干燥处理即成。

它以空气为绝缘介质，故外形尺寸比树脂型产品大，质量也较重。

因散热条件好，浸渍式干式变压器绕组的最热点温度比平均温升高出不多，温度比较均匀，故热寿命长。

（3）SC（B）环氧树脂浇注包封式

环氧树脂干式变压器以环氧树脂为绝缘材料（见图3.22）。用树脂混合料将一次线圈、二次线圈及铁芯全部浇注在一起，树脂作为主绝缘。高、低压绕组采用铜带（箔）绕成，在真空中浇注环氧树脂并固化，构成高强度玻璃钢体结构。绝缘等级有F，H级。环氧树脂干式变压器具有机械强度高、电气性能好、耐雷电冲击能力强、抗短路能力强、体积小、质量轻、防潮及耐腐蚀性能特别好，尤其适合极端恶劣的环境条件下工作等特点。散热比敞开式变压器要差些。

图3.22　SC（B）9变压器
