从建好的PCB图纸模板处将PCB图纸模板复制并粘贴到PCB文件中。

1）打开需要添加新图纸的PCB文档。

2）打开PCB图纸模板，如“A2.pcbdoc”。从“Files”面板的“New from Existing File”组，单击“PCB Templates”（如果这个选项不可见，单击“Files”面板每个选项组右边向上的箭头，压缩其他选项），显示“Choose existing Document”对话框，如图5-63所示。

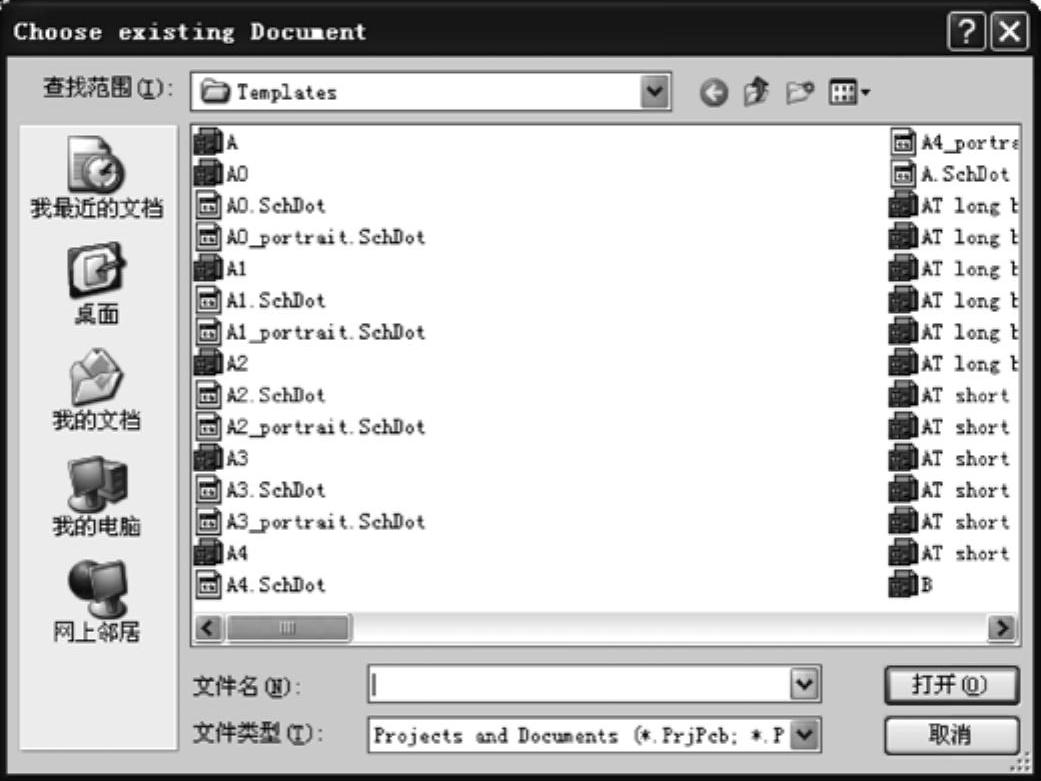

图5-63 “Choose existing Document”对话框

3）打开的模板是作为一个新的PCB设计文档出现的，默认文件名为“pcb1.pcbdoc”。

4）复制模板到剪贴板。选择模板所有内容（＜Ctrl+A＞），复制这些内容到剪贴板（＜Ctrl+C＞）。单击选择到剪贴板的参考点。不保存关闭“pcbl.pcbdoc”文件。

5）粘贴图纸模板到欲添加模板的PCB文档。利用设计窗口顶部的标签，切换到自己的PCB文档。粘贴图纸（＜Ctrl+V＞），模板内容被粘贴在机械16层。(www.daowen.com)

6）显示并链接模板。执行菜单命令“Design”→“Board Layers”，显示“Board Layers”对话框，如图5-64所示。选中“Show”、“Enable”和“Linked to Sheet”等列的复选框。现在来观察机械16层，并链接到图纸。

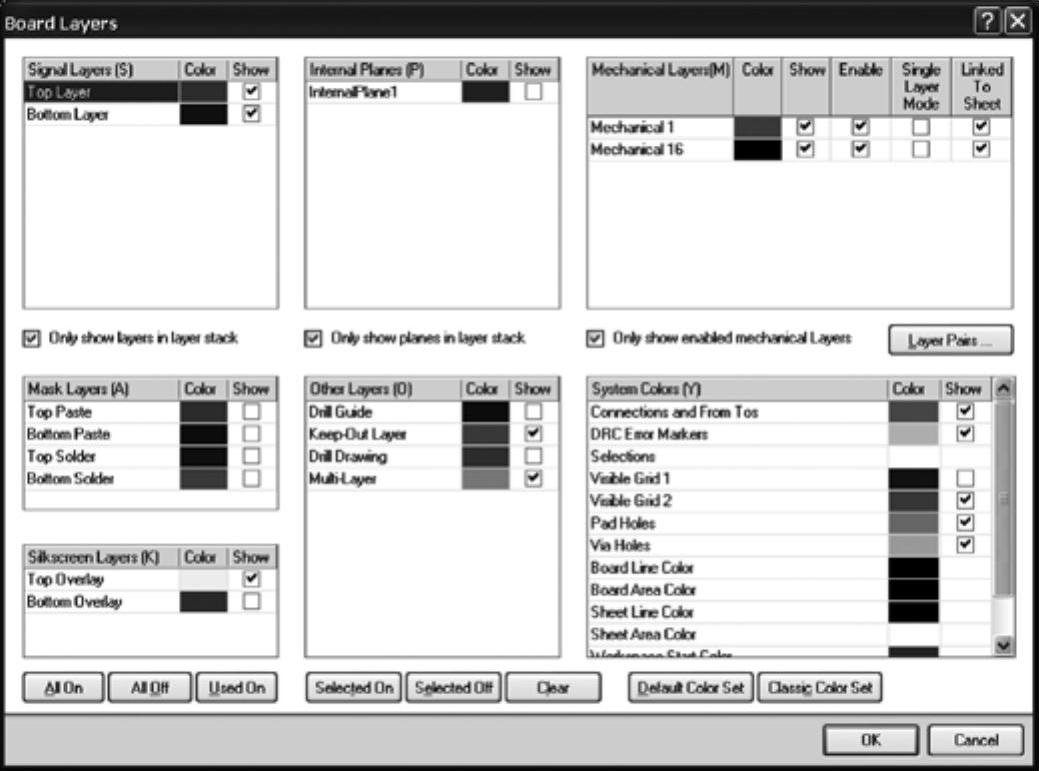

图5-64 在“Board Layers”对话框设置图纸模板链接

7）定义单层显示模式。选中“Single Layer Mode”列的复选框，在单层显示模式下也可以看到图纸模板。

8）最后，可以设置图纸的尺寸，包括图框。按＜V+H＞键或者＜Z+S＞键浏览、缩放图纸到工作区窗口。工作区窗口自动适应链接到图纸的这些层对象的窗口范围。比如，适应到在机械16层定义的图框。

9）现在，可以修改标题栏。比如，可以切换到机械16层添加或者删除一些对象。当再次按＜V+H＞键或者＜Z+S＞快捷键时，整张图纸充斥工作区窗口。观察图纸时，图纸上的所有对象将被刷新显示。
