对PCB图进行手工布局和手工调整时不可避免地要移动一些图件，这是在设计过程中常用的操作。Protel DXP提供了多种移动方式。执行菜单命令“Edit”→“Move”，可以弹出如图5-50所示的多种移动方式。

各种移动方式的具体功能介绍如下。

●“Move”：只移动一个图件。该命令只移动单一的图件，而与该图件相连的其他图件不会随着移动，仍留在原来的位置。例如，用该命令移动一个元器件，则与该元器件相连的导线不会随元器件一起移动。请注意，这样可能会使原来的连接关系发生改变。

●“Drag”：拖动一个图件，与“Move”的功能基本相同。

●“Component”：移动元器件。

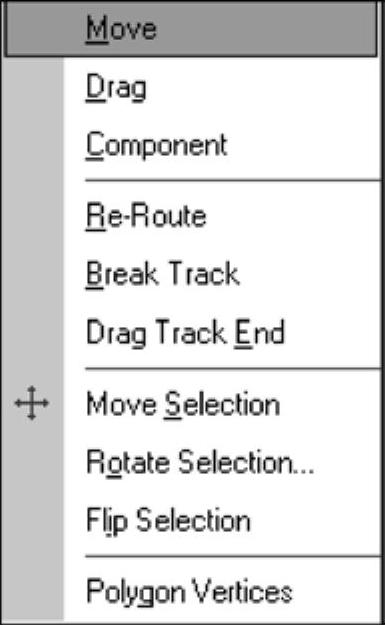

图5-50 多种移动方式

●“Re-Route”：重新布线。在该命令状态下，用鼠标选中某条线段后，拖动鼠标，线段的两个端点固定不动，而其他部分随着光标移动。拖动线段到适当的位置，单击可以放置线段的一边，另一边仍处于拖动状态。单击鼠标右键可以退出拖动状态，再次单击鼠标右键则退出该命令状态。

●“Break Track”：拖动线段。执行该命令时，线段的两个端点固定不动，其他部分随着光标移动，这与“Re-Route”命令类似。不同之处在于当拖动线段到达新位置，单击确定线段的新位置后，线段均处于放置状态。(www.daowen.com)

●“Drag Track End”：拖动线段。该命令是使线段的一个或两个端点固定不动，其他部分随光标的移动而移动，单击确定线段的新位置后，线段均处于放置状态。

●“Move Selection”：移动已选中的图件。

●“Rotate Selection”：旋转已选中的图件。

●“Flip Selection”：颠倒已选中的图件。

●“Polygon Vertices”：移动多边形填充。

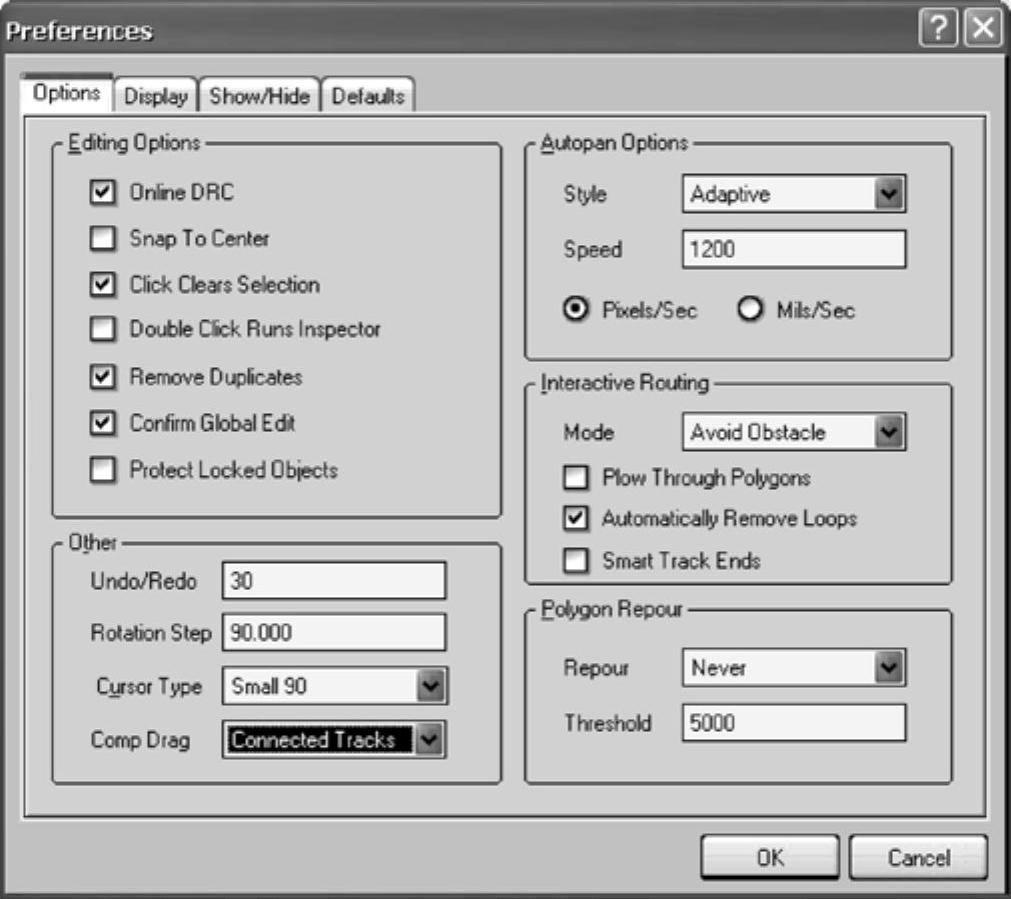

在移动元器件的过程中，与其相连的导线是否随着一起移动，取决于“Preferences”对话框中“Options”选项卡下“Comp Drag”选项是否设置成为“Connected Tracks”，如图5-51所示。

图5-51 设置“Comp Drag”选项
