【实例5-6】 多边形填充。

1）单击放置工具栏（Placement）中的按钮或执行菜单命令“Place”→“Polygon Plane”，打开如图5-43所示的多边形填充属性对话框。

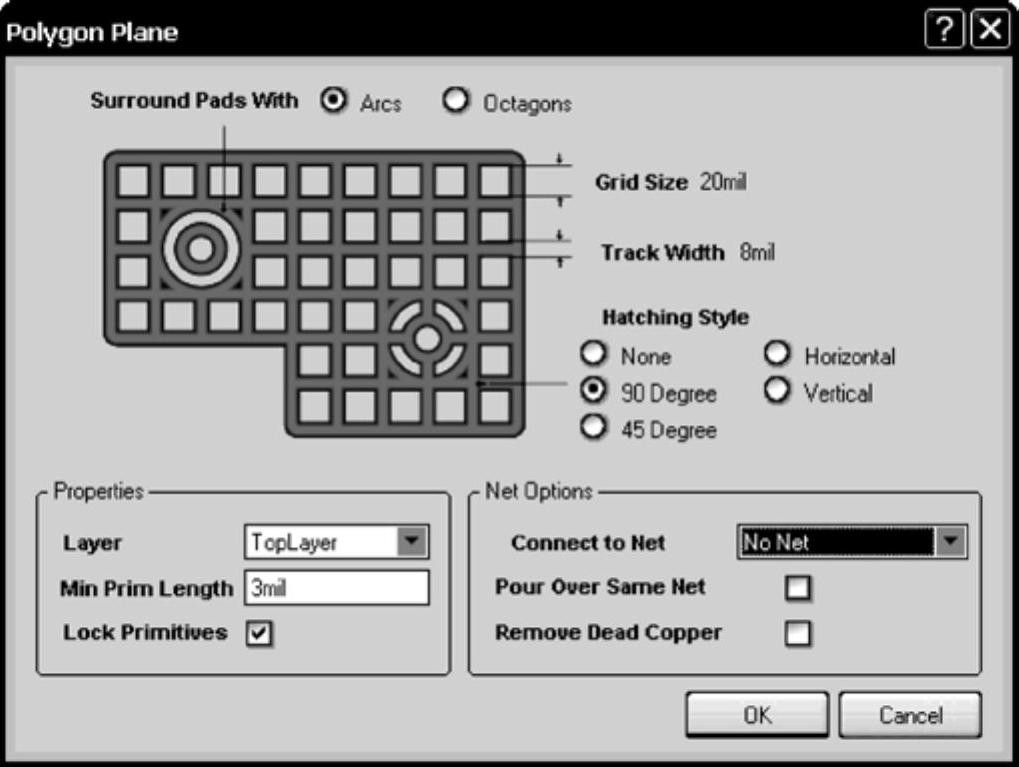

图5-43 多边形填充属性对话框

在该对话框中，可以选择与填充连接的网络（Net Options）、填充平面的栅格尺寸（Grid Size）、线宽（Track Width）、所处工作平面（Layer）、填充方式（Hatching Style）、环绕焊盘方式（Surround Pads With）等参数进行设定。设定好多边形填充参数后，单击对话框中的按钮加以确定，此时光标变为十字形状。

2）移动光标到适当位置，单击确定多边形的起点，然后移动光标到其他位置，单击依次确定多边形的其他顶点。

3）在多边形终点处单击鼠标右键，程序会自动将起点和终点连接起来形成一个多边形区域，同时在该区域内完成填充。

Protel DXP提供的多边形填充有以下几种方式，如图5-44所示。

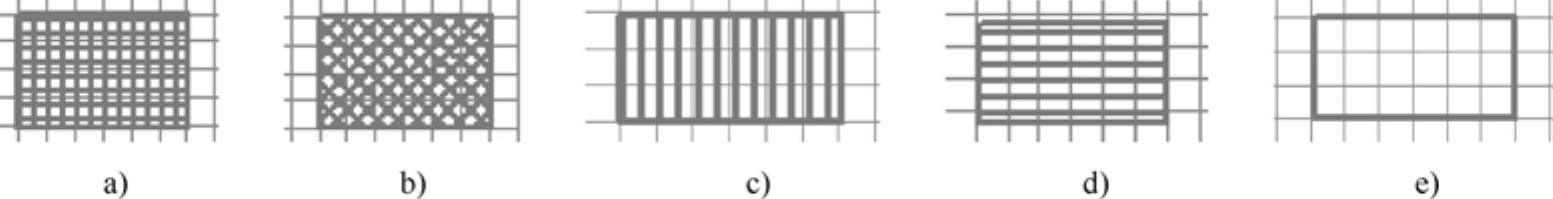

图5-44 多边形填充的几种方式(www.daowen.com)

a）90度填充 b）45度填充 c）垂直填充 d）水平填充 e）无填充

多边形填充环绕焊盘的两种方式如图5-45所示。

图5-45 多边形填充环绕焊盘的两种方式

a）圆弧Arcs b）八边形Octagons

在图5-43的多边形填充属性对话框中有两个复选框，其意义如下。

●“Pour Over Same Net”：在相同网络上覆铜。

●“Remove Dead Copper”：去除死铜。

一般在用多边形填充时，将这两个选项选上，一方面可加大相同网络布线的宽度，提高过电流和抗干扰的能力，另一方面将死铜去除可以使PCB更加美观。
