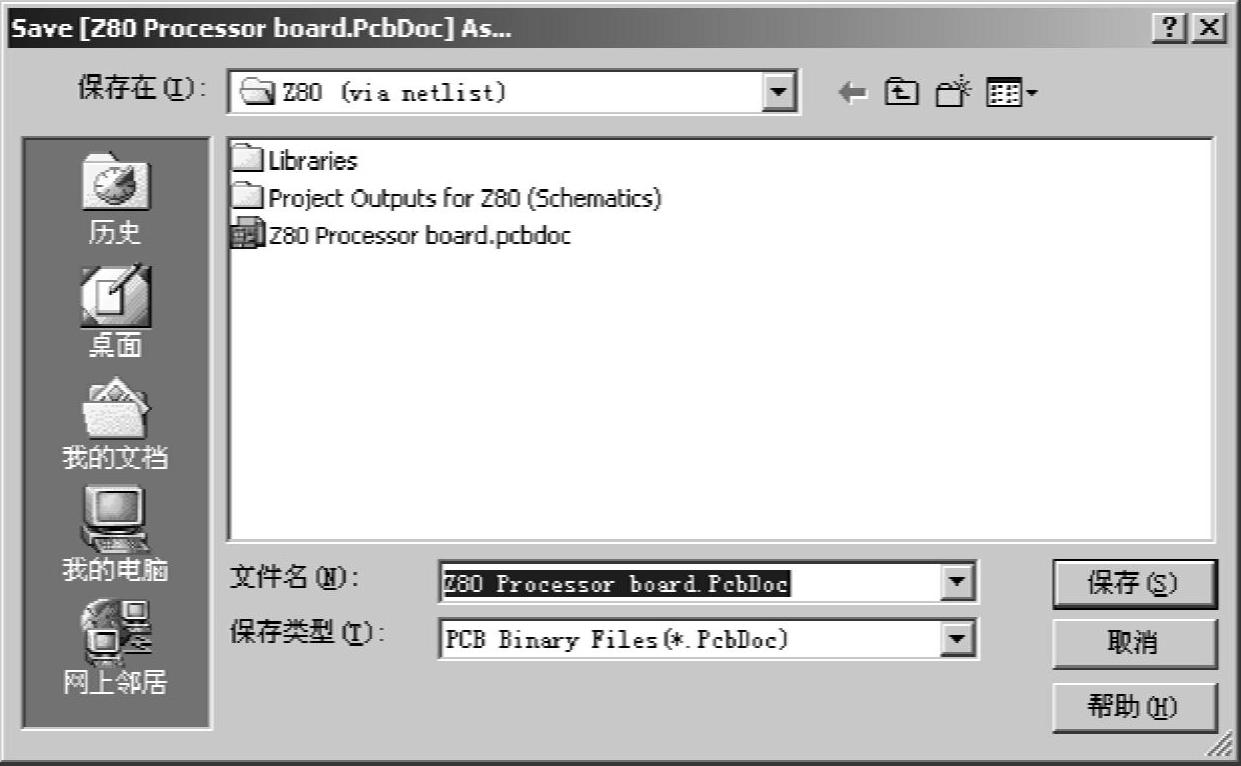

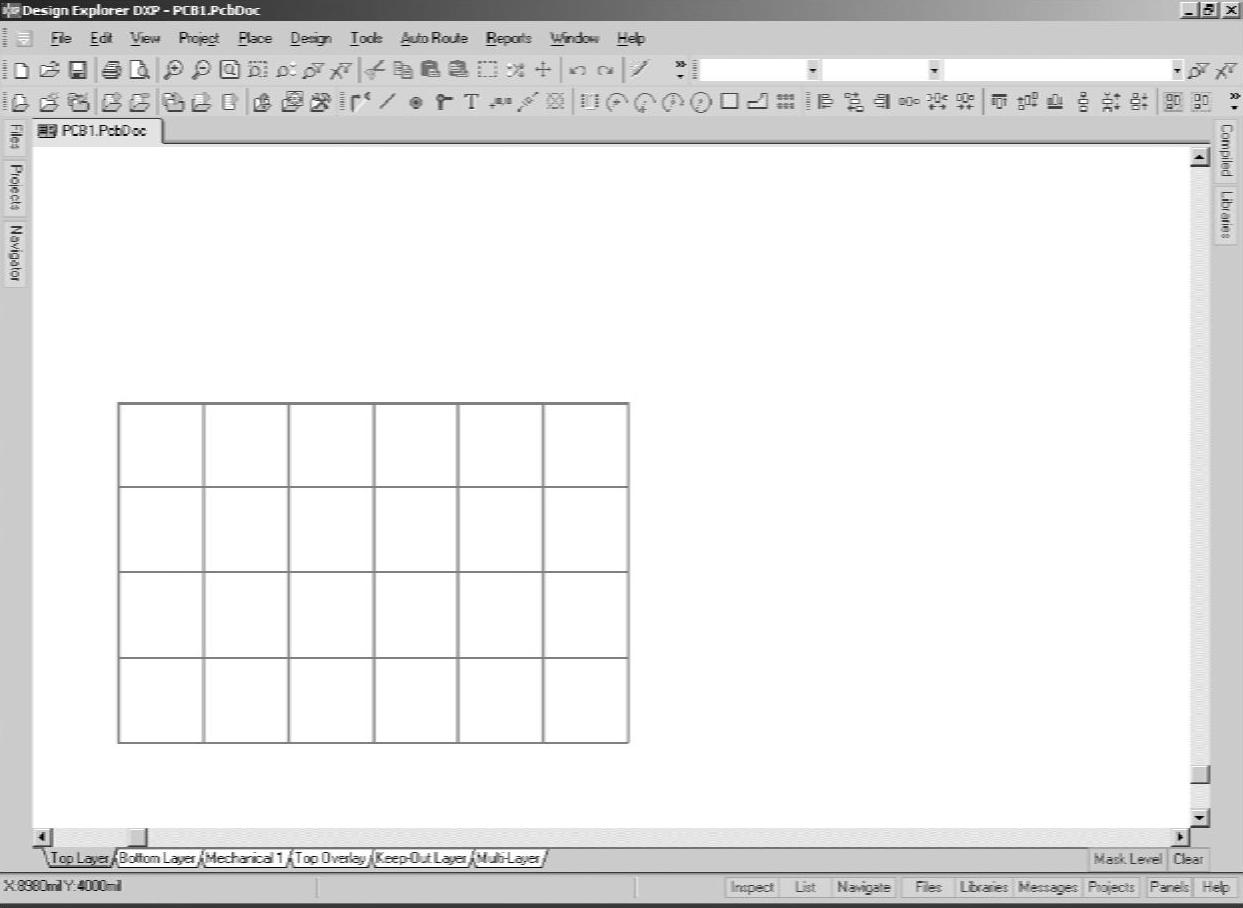

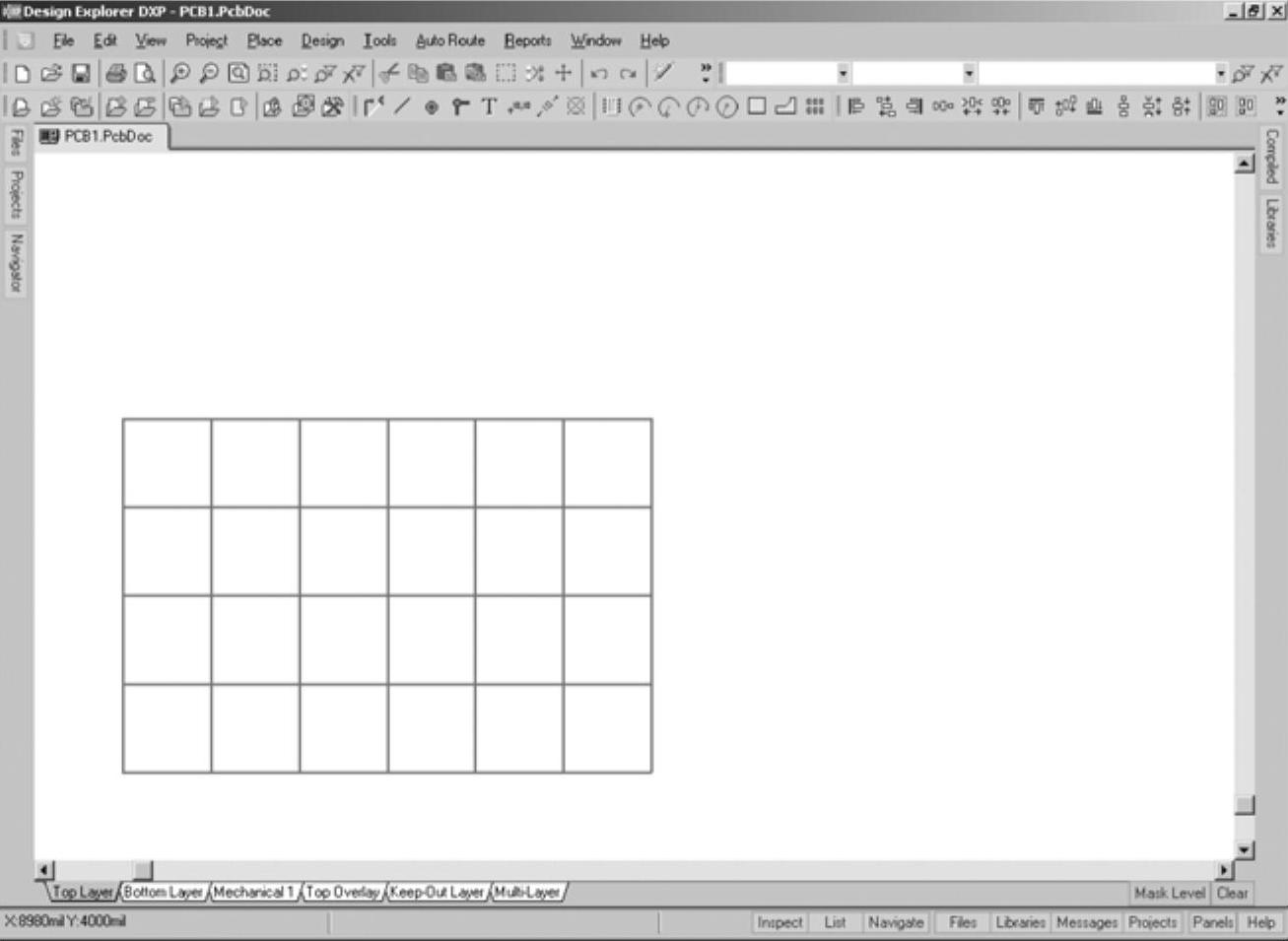

【摘要】：原理图设计完成后，马上就要进入印制电路板的设计了，在将设计从原理图编辑器切换到PCB编辑器之前，需要创建一个空白的PCB文件。在Protel DXP中，创建一个新的PCB文件最简单的方法是利用PCB文件生成向导。图5-1 PCB文件生成向导对话框图5-2 “Files”面板2）在弹出的对话框里可以设置PCB的尺寸单位，如图5-3所示。生成的PCB文件会自动加入当前激活的工程文件中，并且列在该工程文件的列表下。图5-12 PCB文件的保存图5-13 PCB编辑器

如何创建一个空白的PCB文件？

原理图设计完成后，马上就要进入印制电路板的设计了，在将设计从原理图编辑器切换到PCB编辑器之前，需要创建一个空白的PCB文件。在Protel DXP中，创建一个新的PCB文件最简单的方法是利用PCB文件生成向导。在利用Protel DXP的向导生成PCB文件的过程中，可以选择标准的模板，也可以自定义PCB的参数。如果对已经设置的参数不满意，可以返回前一级对话框进行修改。

【实例5-1】创建PCB文件。

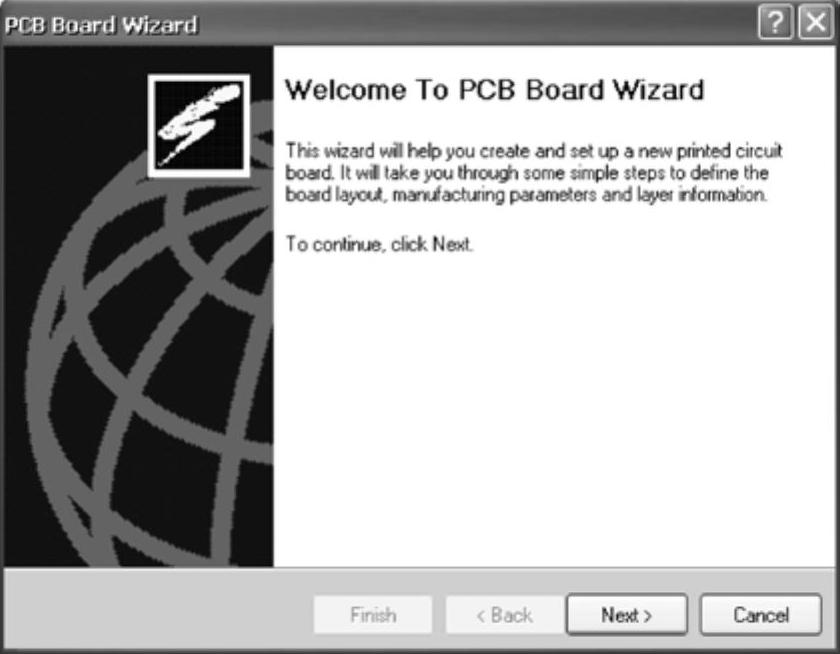

1）单击“Files”面板下部“New from template”标题栏中的“PCB Board Wizard”选项，即可进入PCB文件生成向导对话框，如图5-1所示。单击按钮继续。

如果“New from Template”标题栏没有显示在“Files”面板下部，可以单击向上的双箭号按钮，关闭部分标题栏，如图5-2所示。

图5-1 PCB文件生成向导对话框

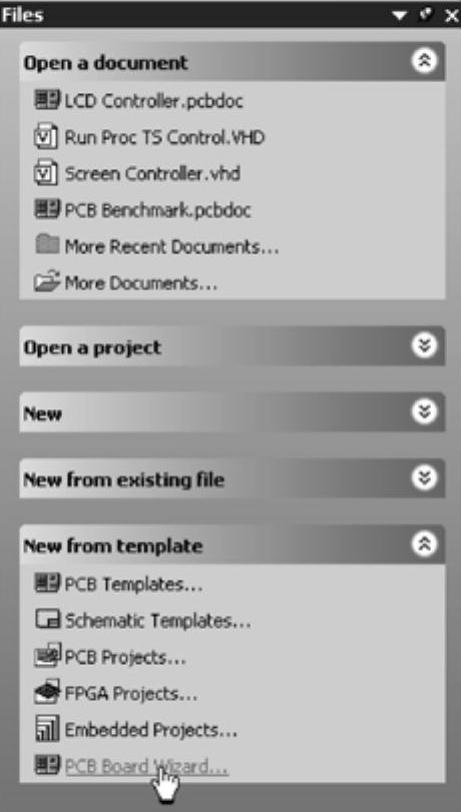

图5-2 “Files”面板

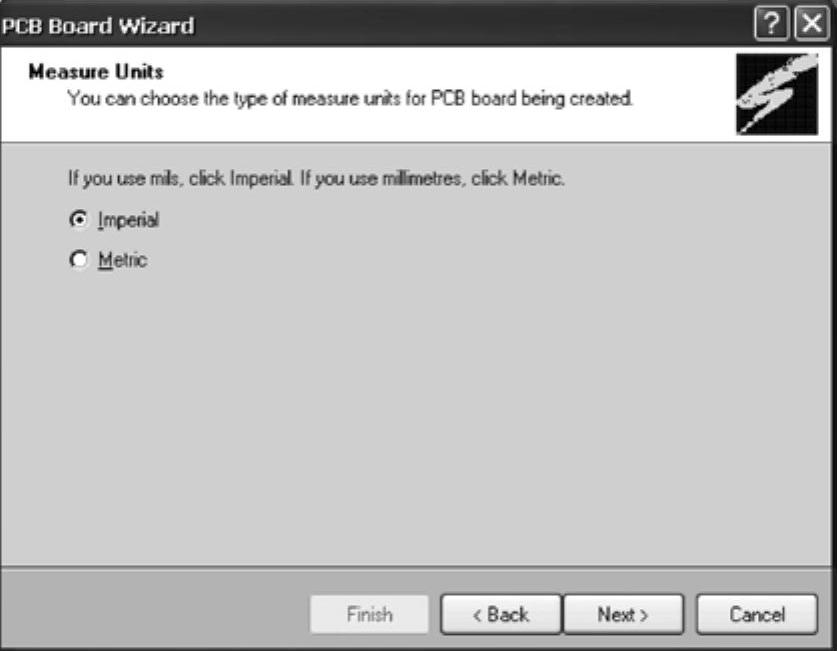

2）在弹出的对话框里可以设置PCB的尺寸单位，如图5-3所示。选中“Imperial”前的单选框，系统尺寸单位为英制“mil”；选中“Metric”前的单选框，系统尺寸单位为毫米。在这里选择英制单位（1000mil=1英寸），单击按钮继续下一步操作。

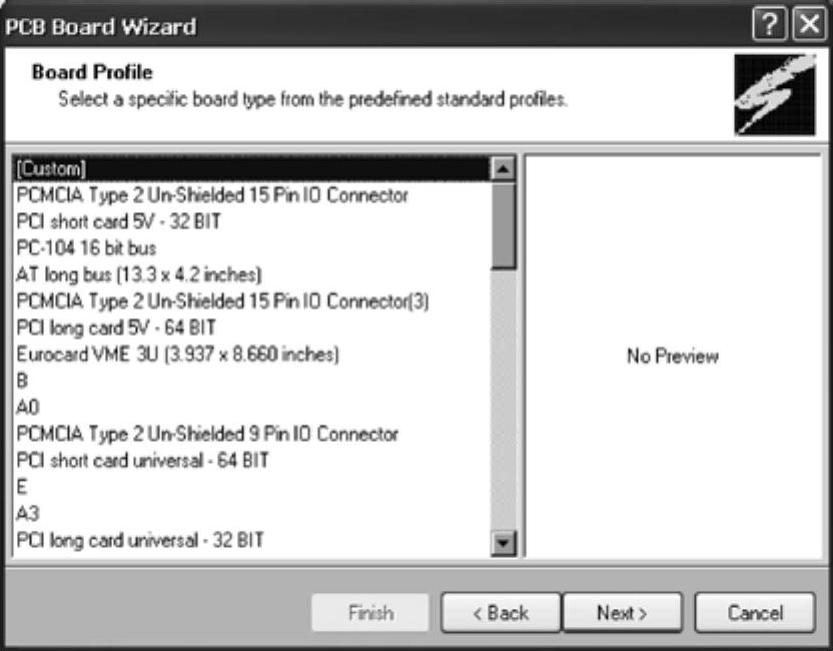

3）在如图5-4所示的对话框中，可以从Protel DXP提供的PCB模板库中为正在创建的PCB选择一种标准模板，也可以选择“Custom”选项，根据需要输入自定义尺寸。在本例中，选择“Custom”选项，单击按钮继续。

图5-3 设置度量单位

图5-4 PCB模板库

4）在弹出的对话框中，可以设定PCB的外形尺寸参数，如图5-5所示。

在该对话框中，各选项有如下功能。

●“Outline Shape”：设置此项，可以定义PCB的外形。在该项中提供矩形、圆形和自定义3种方式，通常将PCB的外形设为“矩形”。

●“Board Size”：设置此项，可以定义PCB的尺寸，如果板外形为矩形，则需输入PCB的宽度（Width）和高度（Height）。

●“Dimension layer”：设置此项，将确定尺寸标注层。

●“Boundary Track Width”：设置边界线的宽度。

●“Dimension Line Width”：设置尺寸标注线的宽度。

●“Keep Out Distance From Board Edge”：设置PCB的电气边界与物理边界间的距离。

●“Title Block and Scale”：选中该复选框，将在图纸中加入标题栏和图纸比例。

在本例当中，将PCB的外形设为“矩形”，其他均为默认参数。

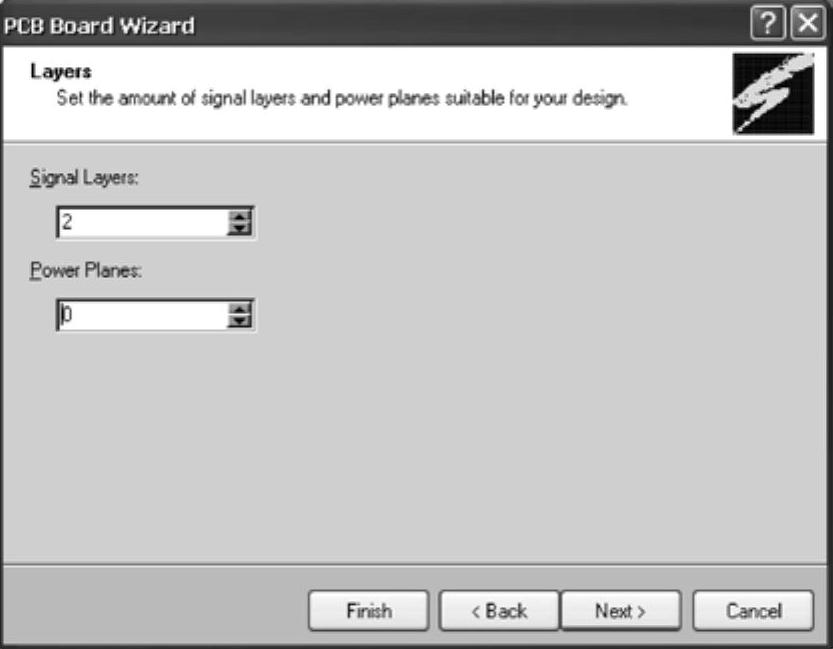

5）单击按钮可进入信号层和内电层设置对话框，如图5-6所示。在该对话框中，可以根据设计的需要设定信号层（Signal Layers）和内电层（Power Planes）的数目。通常的设计为双面板，因此应将信号层的数目设为“2”，将内电层的数目设为“0”，然后单击按钮继续下一步操作。

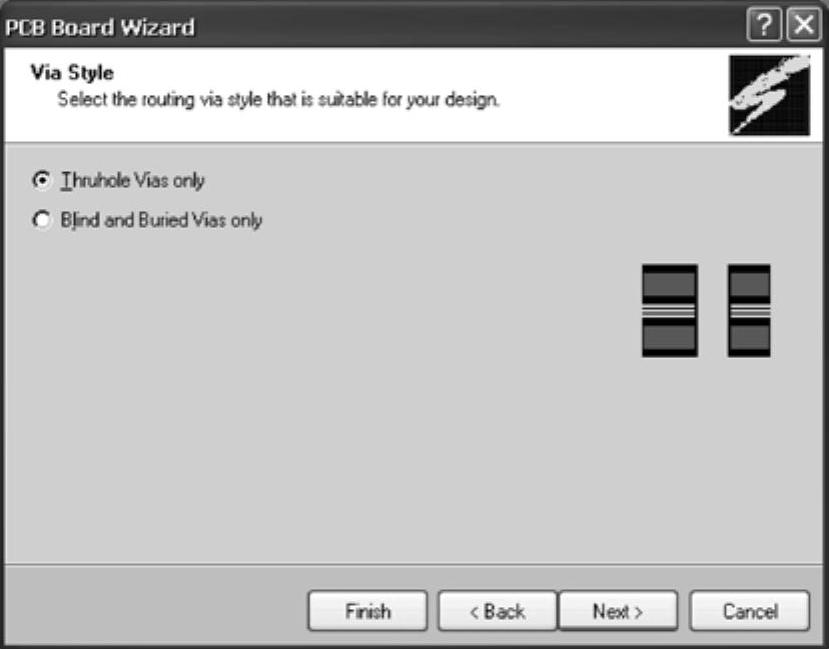

6）在弹出的如图5-7所示的对话框中，可以设置过孔的样式。根据设计的需要，可以将过孔定义成通孔（Thruhole Vias only）、盲孔和深埋过孔（Blind and Buried Vias only）。

7）单击按钮弹出如图5-8所示的元器件选型和放置对话框。设置完毕后，单击按钮继续。(www.daowen.com)

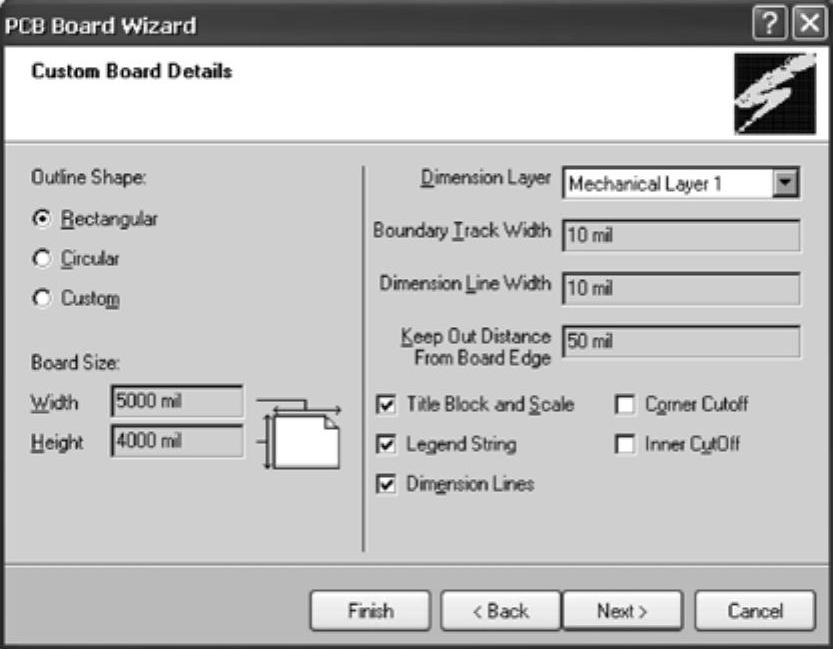

图5-5 设定PCB外形尺寸

图5-6 信号层和内电层设置

图5-7 设置过孔样式

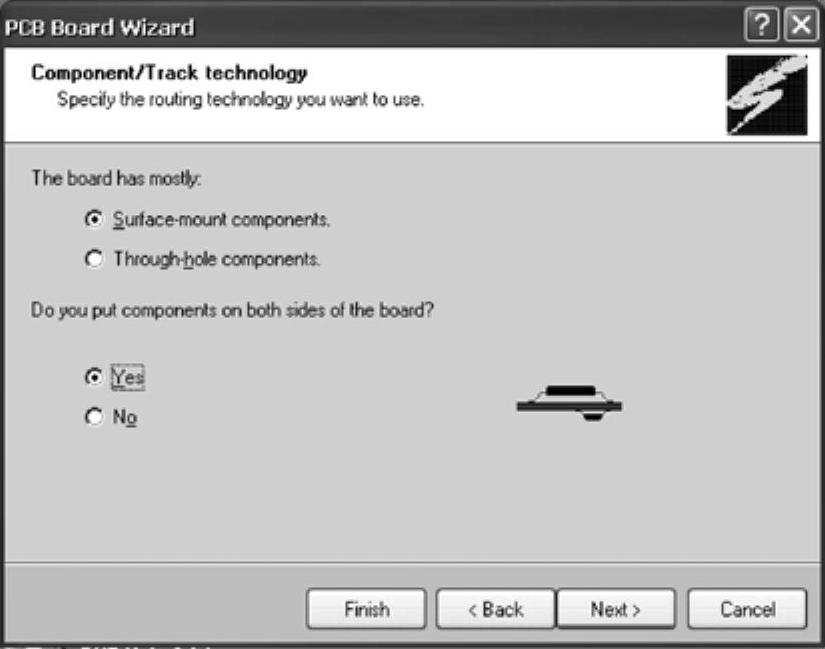

图5-8 元器件选型和放置

通常，在设计PCB时，应当首先考虑元器件的选型，选择直插元器件或者表贴元器件；其次，还应当考虑元器件的安装方式等。在图5-8所示的对话框中，可以在直插（Through-hole components）和表贴（Surface-mount components）两种类型中选择一种。此外，还可以选择元器件的安装方式：单面安装或双面安装。在本例中，选择双面安装表贴元器件。

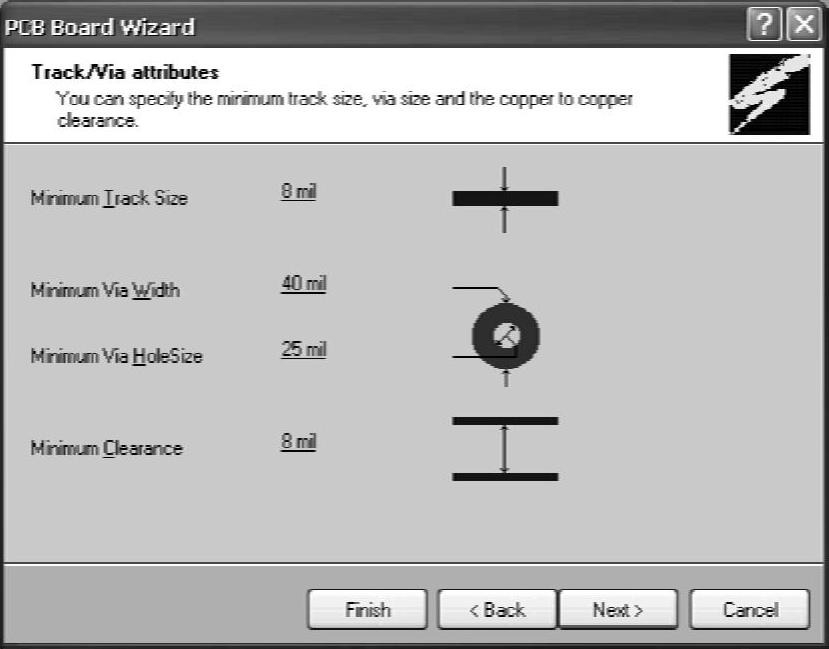

8）在弹出的如图5-9所示对话框中，可以设置导线和过孔的尺寸，以及最小线间距等参数。

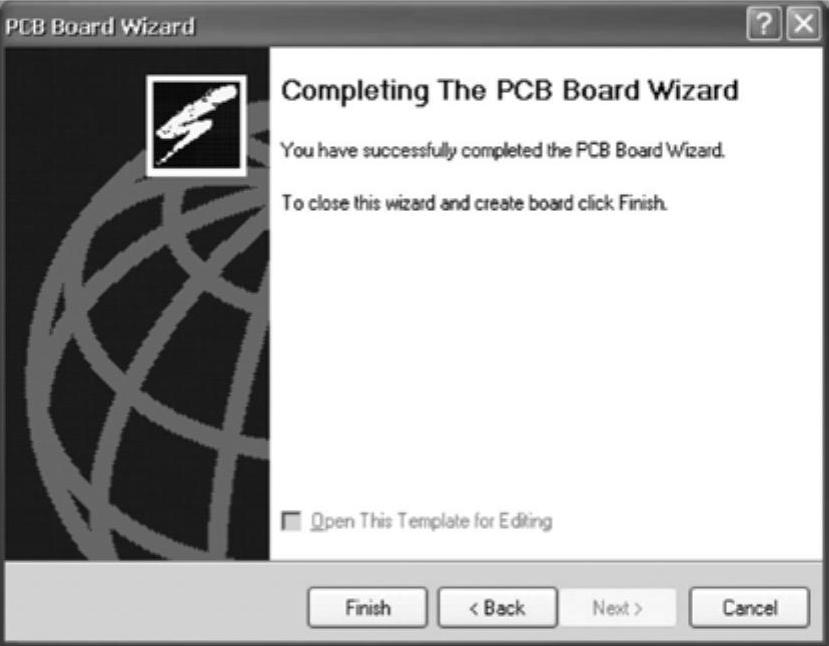

9）单击按钮，进入如图5-10所示的对话框。
