在Protel DXP中，还可以为端口添加引用参考。端口引用参考有两种，一种是层次式的，一种是扁平式的。层次式的引用参考指出本端口在上一级图纸的何处被引用；扁平式的引用参考指出本端口在同级图纸的何处被引用。

【实例4-7】 端口引用参考。

1）打开原理图文件。

2）执行菜单命令“Reports”→“Port Cross Reference”，可以看到，这个菜单下有4个子菜单，如图4-20所示。

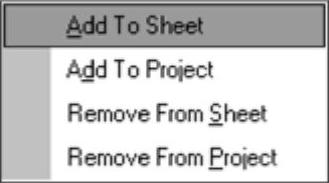

图4-20 “Reports”→“Port Cross Reference”的子菜单

在这4个菜单项中，“Add To Sheet”表示向图纸中添加端口的引用参考，“Add To Project”表示添加到工程中。后面的两项分别表示从图纸和工程中去掉前面添加的端口引用参考。(www.daowen.com)

3）执行菜单命令“Reports”→“Port Cross Reference”→“Add To Sheet”，Protel DXP就会在所有图纸的端口旁边添加引用参考，如图4-21所示。

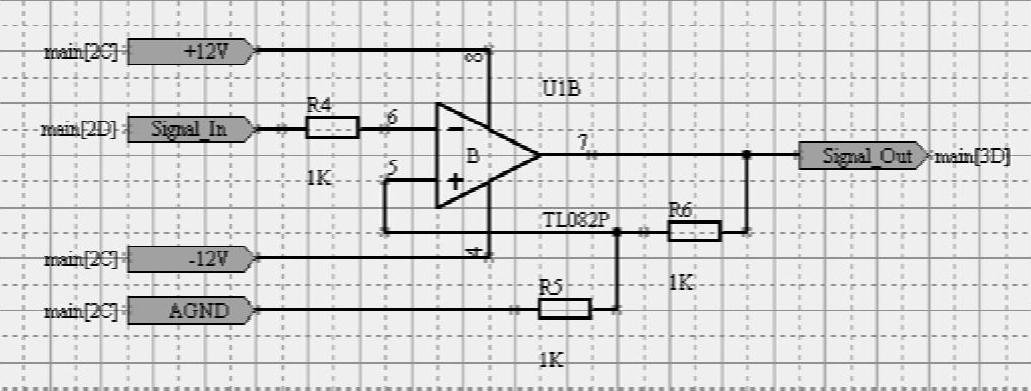

图4-21 添加的端口引用参考

其中，“main[3D]”是指此端口在“main.sch”中被引用，位置是“3D”区。

如果执行菜单命令“Reports”→“Port Cross Reference”→“Remove From Sheet”，就会去掉所有的引用参考。但是，图纸上的引用参考可能要等到刷新图纸时才会消失，比如在图纸间切换的时候。
