电源电路是基本的电子电路，绝大部分电子系统都离不开电源电路。这里举出电源电路的例子是比较简单的，提供±12V、+5V等3种电压输出。±12V供给运放使用，+5V供给单片机等数字电路使用。

1）在设计文件包中新建一个原理图文件，保存为“Power.SchDoc”。

2）放置整流电路的元器件。在图上放置一个“HEADER4”元器件、一个“BRIDGE1”元器件、两个“ELECTRO1”及两个“CAP”元器件，将它们的名称分别改为“P1”、“B1”、“C1”、“C2”、“C3”和“C4”，如图3-103所示。在原理库中有“BRIDGE1”和“BRIDGE2”两种整流桥，此处使用“BRIDGE1”。同样，有“ELECTRO1”和“ELECTRO2”两种电解电容，此处使用“ELECTRO1”。实际上，这两种可以根据需要自由选用。一般变压器是不安装在PCB上的，所以这里也没有绘制变压器，而是用一个插接件代替，变压器的输出连接到这个插接件就可以了。

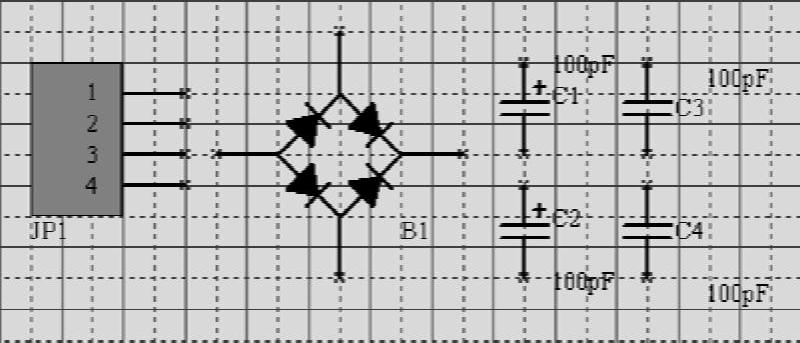

图3-103 放置整流电路的元器件

3）为整流电路连线，如图3-104所示。当连线越过其他线条或者元器件的电气接触点时，Protel DXP会自动添加交叉连接点。但是如果是一根线穿过另外一根线，Protel DXP不会自动添加这样的连接点，需要使用快捷键＜P＞→＜J＞手工放置交叉连接点。

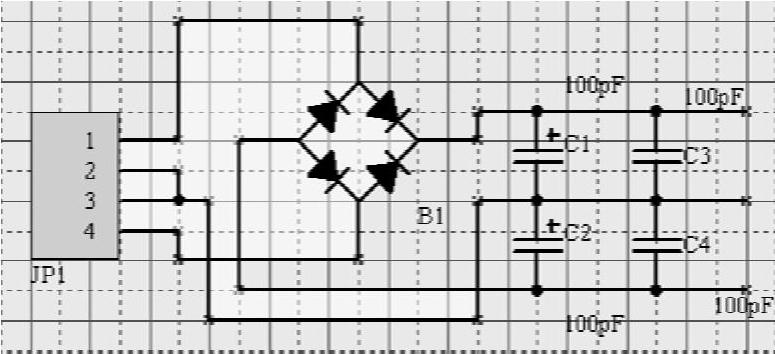

图3-104 为整流电路添加连线

图3-104中的插接件JP1的引脚，本来4个引脚和整流桥的连接方法是可以随意安排的。但是，在绘制原理图的时候就应该考虑到整机的安装。将变压器的中间抽头安排在插接件的中间两脚，两端安排在插接件的两端，这样插头无论正着插、反着插都不会引发电路故障。整机安装会比较方便。

4）添加三端稳压集成电路及外围的电容。三端稳压集成电路可以在“ST Power Mgt Voltage Regulator.IntLib”库中找到。这是ST公司的常规电源器件，使用其他公司的常规电源器件库也是可以的，如TI公司的常规电源器件库。添加的这些器件的原理图如图3-105所示。其中，集成电路的注释是自己输入的，而电容的注释是Protel DXP自动生成的。

5）为三端集成电路添加元器件标识（编号），为滤波电路连线并且为整个电源电路添加端口（Port），如图3-106所示。

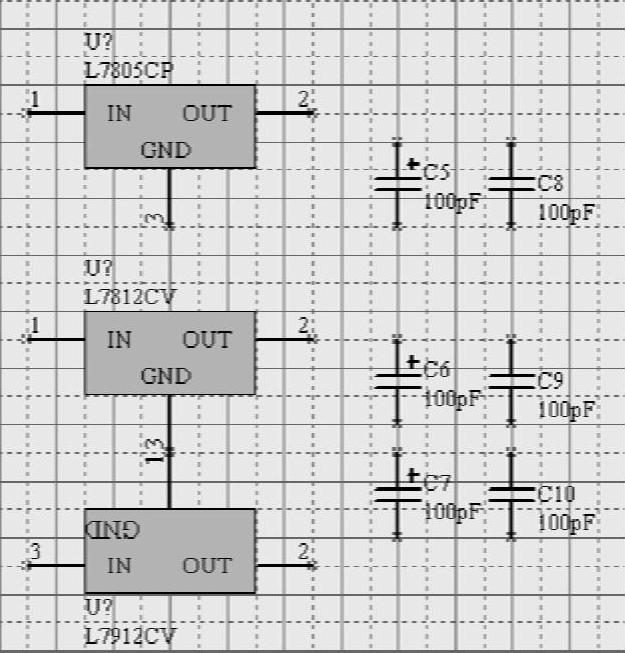

图3-105 添加三端稳压集成电路及外围的电容

(www.daowen.com)

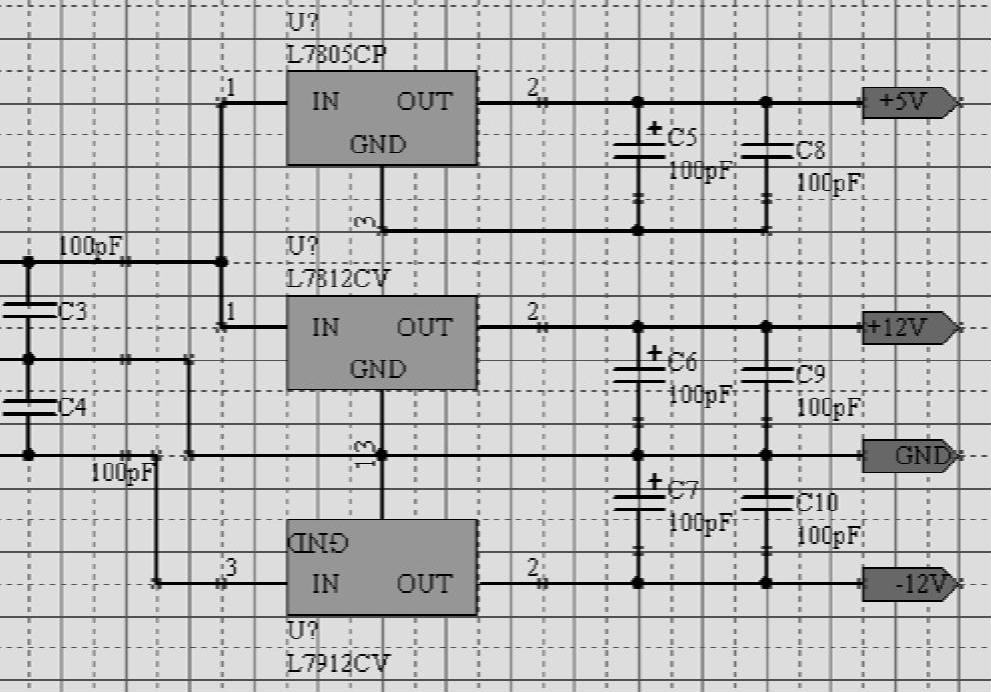

图3-106 完成电源电路图

6）为+5V电路添加接地标志。在如图3-107所示的布线工具箱中单击按钮，即可放置此标志。刚出现的标记如图3-108所示，这是通用的接地标记。

图3-107 工具箱

图3-108 接地标记

7）双击此标记，弹出属性对话框，如图3-109所示。

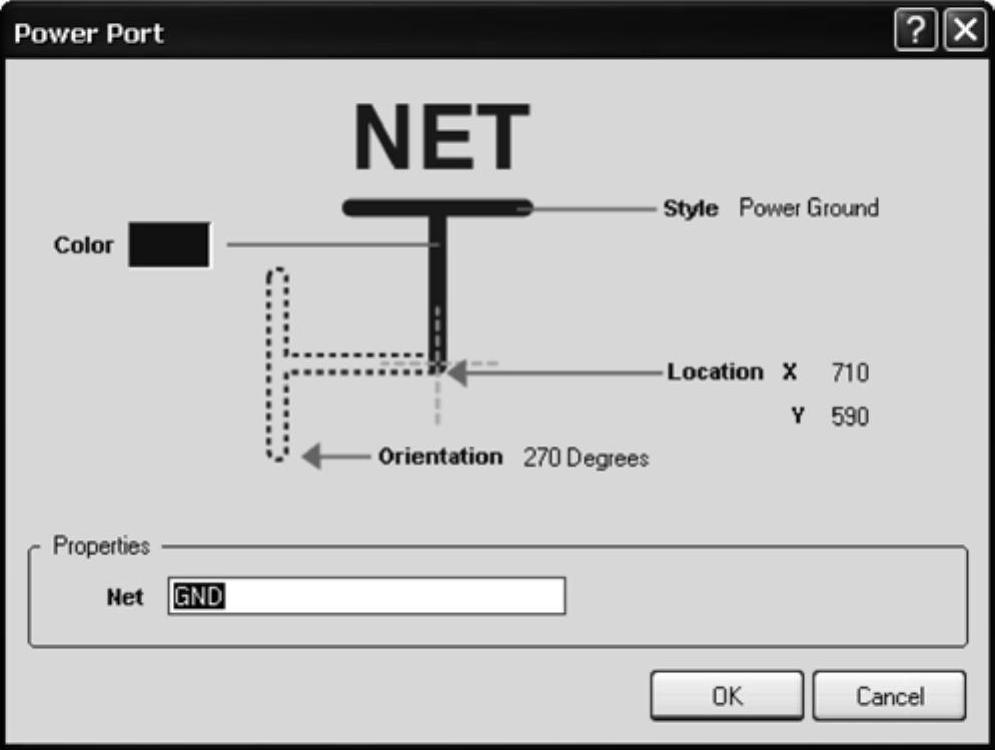

图3-109 接地标记的属性对话框

接地/接电源符号的风格仅仅是表现在图上的画法不同，不影响电气连接。这种符号的功能就是将目标点连接到目标网络上，因此仅仅和“Net”属性有关，和画法没有关系。比如，一个电路图中，根据接地的要求，可能有多个不同的地网络，也可能有多个不同电压的电源网络。这时候，可以使用相同的风格，只要将“Net”属性指定正确就可以了。添加了接地标记的原理图局部如图3-110所示。

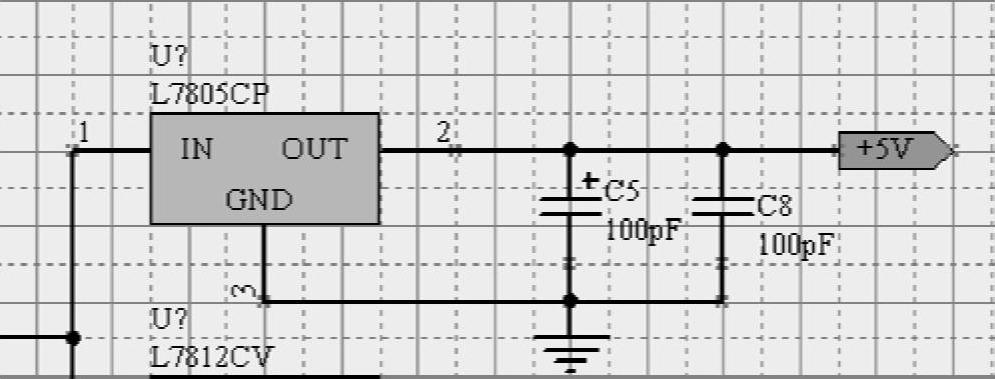

图3-110 原理图局部

至此电源电路原理图已经绘制完成。
