当两条导线在原理图中相交叉时，这两条导线在电气上是否相连，是靠交叉点处有无线路节点来决定的。如果在交叉点有线路节点，则认为两条导线在电气上是相连的，否则认为它们在电气上是不相连的。放置线路节点就是为了使相互交叉的导线具有电气上的连接关系。

【实例3-20】 放置线路节点。

1）执行放置线路节点的命令。完成该步操作的方法有以下几种。

●单击布线工具栏上的按钮。

●利用快捷键＜P＞→＜J＞。

●执行菜单命令“Place”→“Junction”。

2）执行完上述命令后，光标会在工作区变成带着电路节点的十字光标，如图3-97所示。用鼠标将节点移到两条导线的交叉点处，单击，即可将节点放置在交叉点处，放置线路节点后的结果如图3-98所示，此时两导线真正具有了电气上的连通关系。

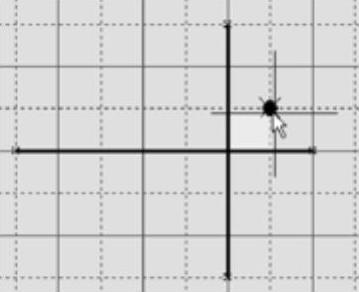

图3-97 执行放置线路节点命令后的状态

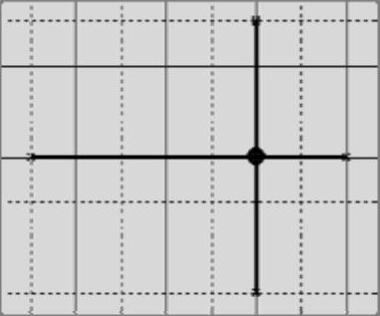

图3-98 放置线路节点后的状态

3）放置完节点后，单击鼠标右键或按＜Esc＞键，即可退出放置线路节点的命令状态。

如果对放置的节点不满意，可以双击该节点，在弹出的线路节点属性对话框中对节点的位置、大小、颜色和锁定属性等进行设置，如图3-99所示。(www.daowen.com)

4）执行菜单命令“Tools”→“Preferences”，如图3-100所示。

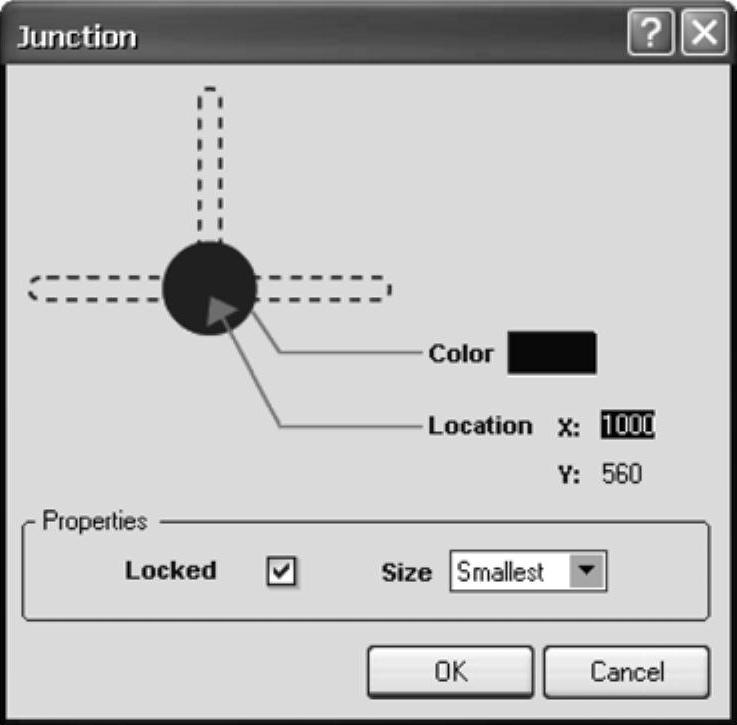

图3-99 线路节点属性对话框

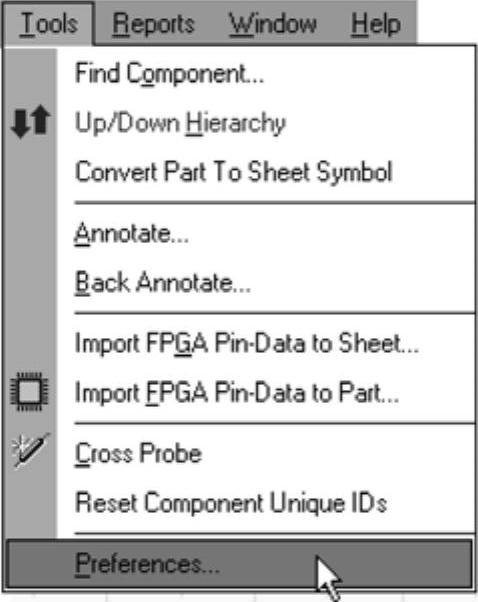

图3-100 执行菜单命令“Tools”→“Preferences”

5）在弹出的“Preferences”对话框中选中“Auto-Junction”选项，如图3-101所示。这样，绘制导线时，当连接完导线后，程序会在“T”形导线交叉点处自动放置一个节点。

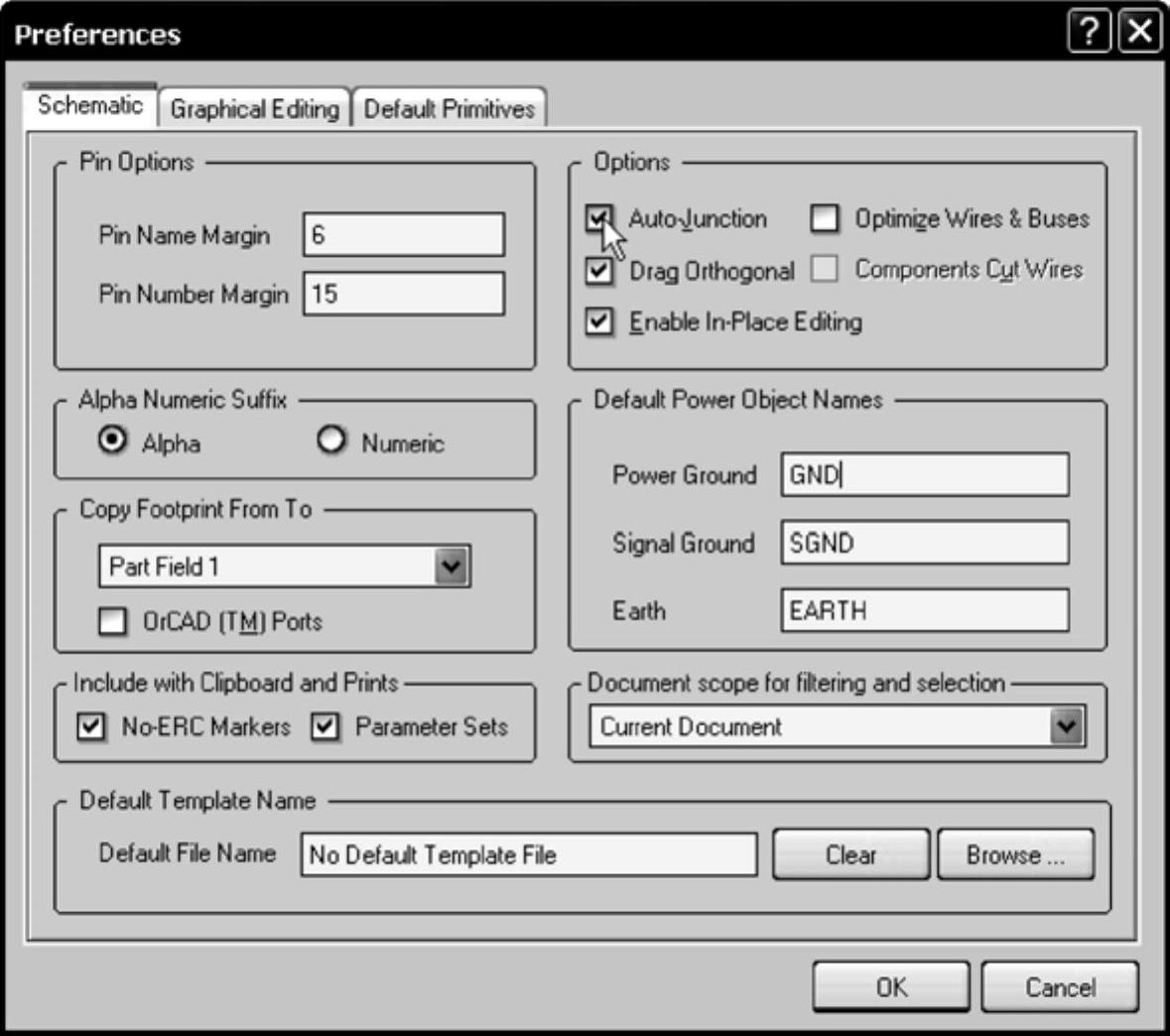

图3-101 “Preferences”对话框

根据前面的介绍，就可以逐步完成本例中“单片机最小系统”的原理图设计工作了。绘制好的单片机最小系统原理图如图3-102所示。

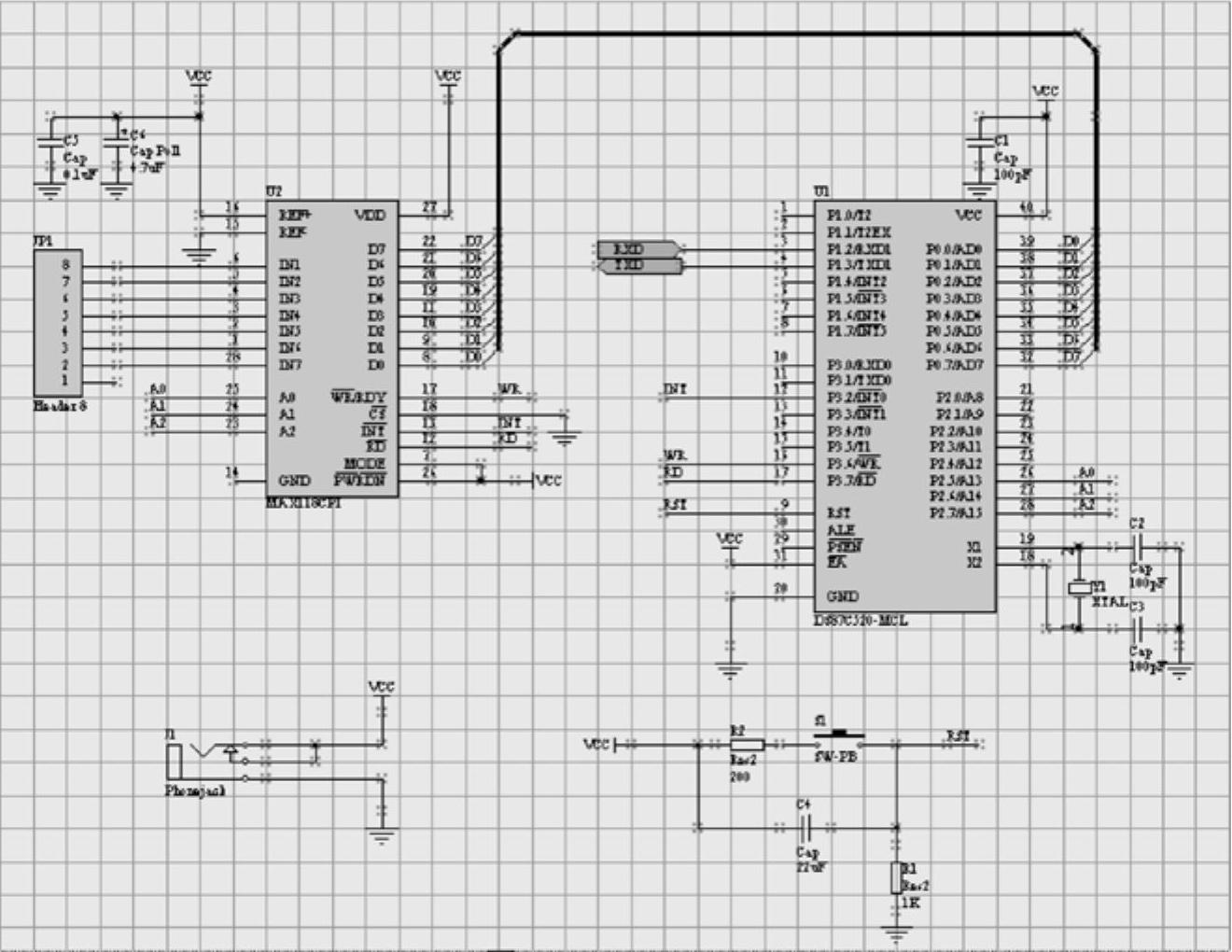

图3-102 绘制好的单片机最小系统原理图
