前面已经介绍了两种将一个电路与另一个电路连接起来的基本方法。一种是用实际的导线进行连接，另一种是通过设置网络标号（Net Label）的方法，使具有相同网络标号的电路在电气关系上是相连的。

下面将介绍另外一种连接方法，即通过制作输入/输出端口的方法，使某些电路具有相同的输入/输出端口名称。具有相同输入/输出端口名称的电路将被视为属于同一网络，即在电气关系上认为它们是连接在一起的。制作电路的输入/输出端口常用于绘制层次电路原理图中。

电路的输入/输出端口常称为电路的I/O端口。

【实例3-19】 制作电路的输入/输出端口。

下面将在图3-86的基础上，在单片机DS87C520-MCL的串行接口（第3、4引脚）上制作I/O端口。

1）执行制作电路的I/O端口的命令。完成该步操作的方法有如下几种。

●单击布线工具栏中的按钮。

●利用快捷键＜P＞→＜R＞。

●执行菜单命令“Place”→“Port”。

2）放置I/O端口。执行完上一步的操作后，十字光标会出现在工作区内并带着一个I/O端口，如图3-88所示。将I/O端口移到如图3-89所示的位置，单击确定I/O端口一端的位置，如图3-89所示。然后拖动鼠标，当到达适当位置后，再次单击即可确定I/O端口另一端的位置。这时I/O端口的位置和长度也就确定下来了，如图3-90所示。

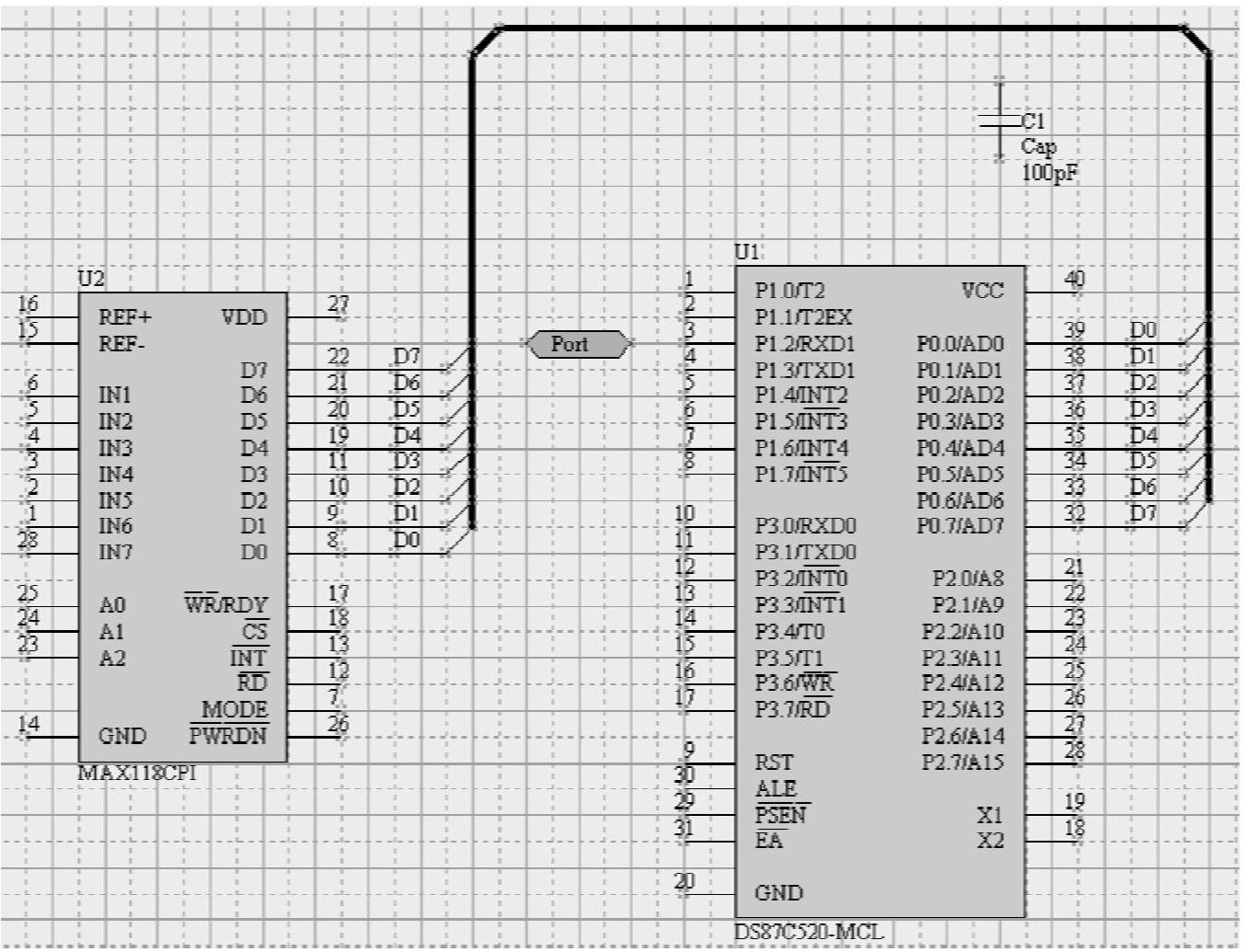

图3-88 执行制作电路的I/O端口的命令后的状态

图3-89 确定I/O端口一端的位置

图3-90 确定I/O端口

3）将I/O端口的一端用导线与引脚相连，如图3-91所示。

4）设置电路I/O端口的属性。双击已经放置好的电路I/O端口，打开端口属性对话框，如图3-92所示。

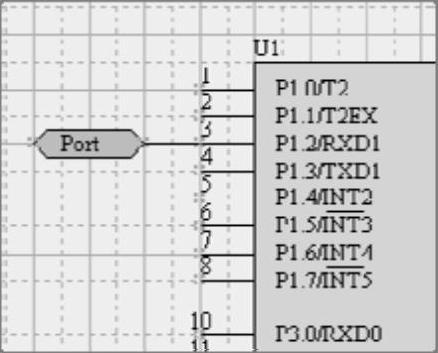

图3-91 连接端口和芯片引脚(www.daowen.com)

图3-92 端口属性对话框

在该对话框中对端口的属性进行设置，各项属性的具体介绍如下。

●“Name”（I/O端口名称）：设置I/O端口的名称。具有相同I/O端口名称的电路在电气关系上是连接在一起的。这里，将I/O端口的名称设置为“RXD”。

●“Style”（I/O端口外形）：设置I/O端口的外形。I/O端口外形实际上就是I/O端口的箭头方向。Protel DXP中提供了8种选择，如图3-93所示。它们的外形如图3-94所示。这里，将外形设置为“Right”。

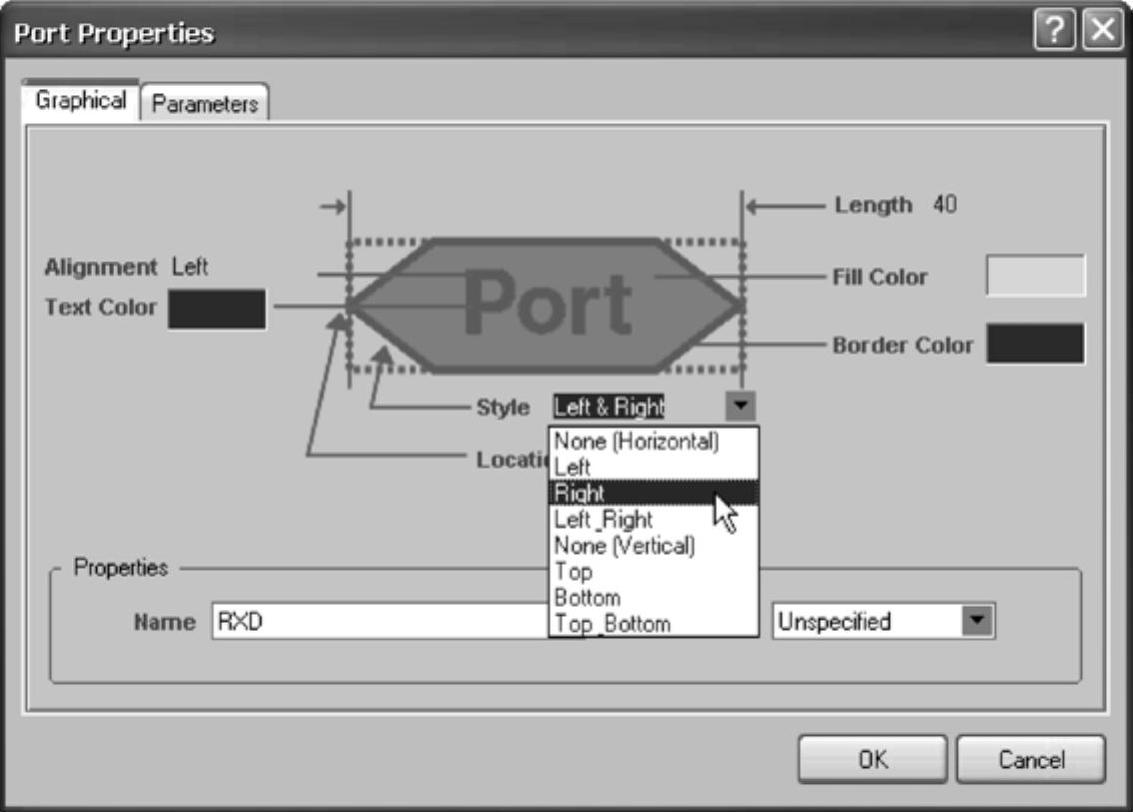

图3-93 I/O端口的外形种类

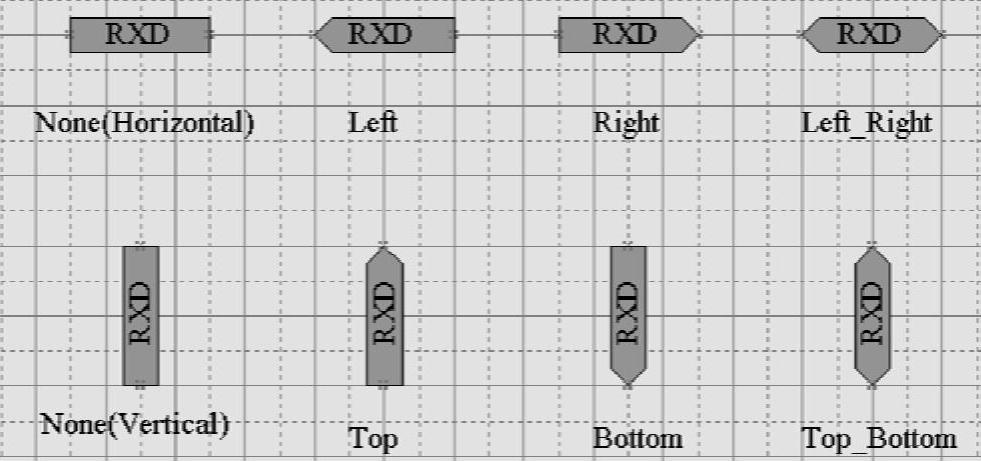

图3-94 I/O端口外形

●“I/O Type”（I/O端口的电气特性）：设置端口的电气特性也就是对端口的输入/输出类型进行设定，它会对电气法则测试（ERC）提供一定的依据。例如，当两个同为“Input”类型的I/O端口连接在一起的时候，电气法则测试时就会产生错误报告。这里设定为“Input”。端口电气类型有4种：“Unspecified”：未指明或不确定；“Output”：输出端口型；“Input”：输入端口型；“Bidirectional”：双向型。

●“Alignment”（I/O端口的形式）：设置端口形式。用来确定I/O端口的名称在端口符号中的位置，不具有电气特性。端口形式有3种：“Center”：居中；“Left”：左对齐；“Right”：右对齐。

实际的形式如图3-95所示，这里选择“Center”居中设置。其他属性的设置包括I/O端口的宽度、位置坐标、边线颜色、填充颜色、文字标注的颜色和选中状态等，可以根据需要进行设定。

5）设置完I/O端口属性后，单击对话框中的按钮确认。依照上述方法对单片机串口的另一个引脚也设置I/O端口，名称为“TXD”，外形为“Left”，电气特性为“Output”，端口形式为“Center”。制作好的电路I/O端口如图3-96所示。

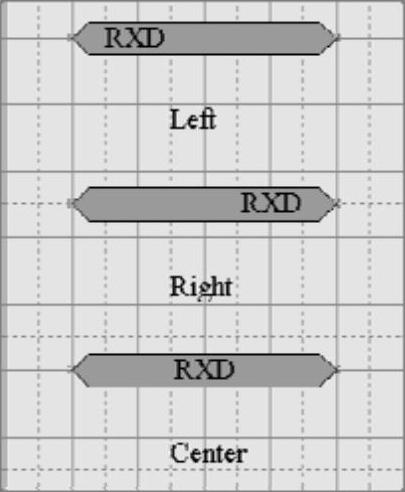

图3-95 3种端口形式

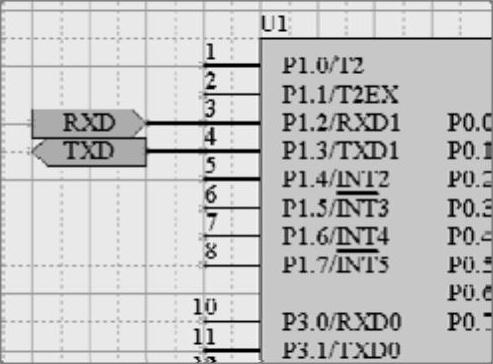

图3-96 制作好的电路I/O端口

在放置I/O端口的命令状态，按＜Tab＞键同样会弹出如图3-92所示的端口属性对话框，这样就可以先设置端口属性再放置I/O端口。
