如何用总线进行元器件电气连接

时间:2023-06-15 理论教育 版权反馈
【摘要】:当为数条并行导线设置了网络标号后,相同网络标号的导线之间已经具备了实际的电气连接关系,但是为了便于读图,引导读图者看清不同元器件间的电气连接关系,可以绘制总线。总线常常用在元器件的数据总线或地址总线的连接上,其本身并没有任何电气连接意义,电气连接关系还是要靠网络标号来定义。利用总线和网络标号进行元器件之间的电气连接不仅可以减少图中的导线、简化原理图,而且清晰直观,可谓一举两得。

如何用总线进行元器件电气连接

当为数条并行导线设置了网络标号后,相同网络标号的导线之间已经具备了实际的电气连接关系,但是为了便于读图,引导读图者看清不同元器件间的电气连接关系,可以绘制总线。所谓总线,就是代表数条并行导线的一条线。总线常常用在元器件的数据总线或地址总线的连接上,其本身并没有任何电气连接意义,电气连接关系还是要靠网络标号来定义。利用总线和网络标号进行元器件之间的电气连接不仅可以减少图中的导线、简化原理图,而且清晰直观,可谓一举两得。使用总线代替一组导线时,通常需要与总线分支线相配合。

【实例3-17】 绘制总线。

将图3-81中单片机DS87C520-MCL的数据线(D0~D7)与A/D转换芯片MAX118CPI的数据线(D0~D7)连接起来。

1)执行绘制总线的命令。完成该步操作有以下几种方法。

●单击布线工具栏(Wiring)中的978-7-111-43150-3-Chapter03-126.jpg按钮

●使用快捷键<P>→<B>。

●执行菜单命令“Place”→“Bus”。

2)绘制总线。执行绘制总线的命令后,出现十字光标,接着就可以进行绘制总线的工作了。绘制总线的操作方法和绘制导线的操作方法完全一样。首先,在适当的位置单击以确定总线的起点,如图3-82所示。然后移动光标开始绘制总线。在每一个转折点单击确认绘制的这一段总线。在末尾处单击确认总线的终点。最后,单击鼠标右键即可结束一条总线的绘制工作。在绘制总线时,总线的折弯有直角、45°斜线过渡以及一般斜线3种形式,切换时可以在绘制总线状态下按<Shift+Space>键,绘制好的总线如图3-83所示。(www.daowen.com)

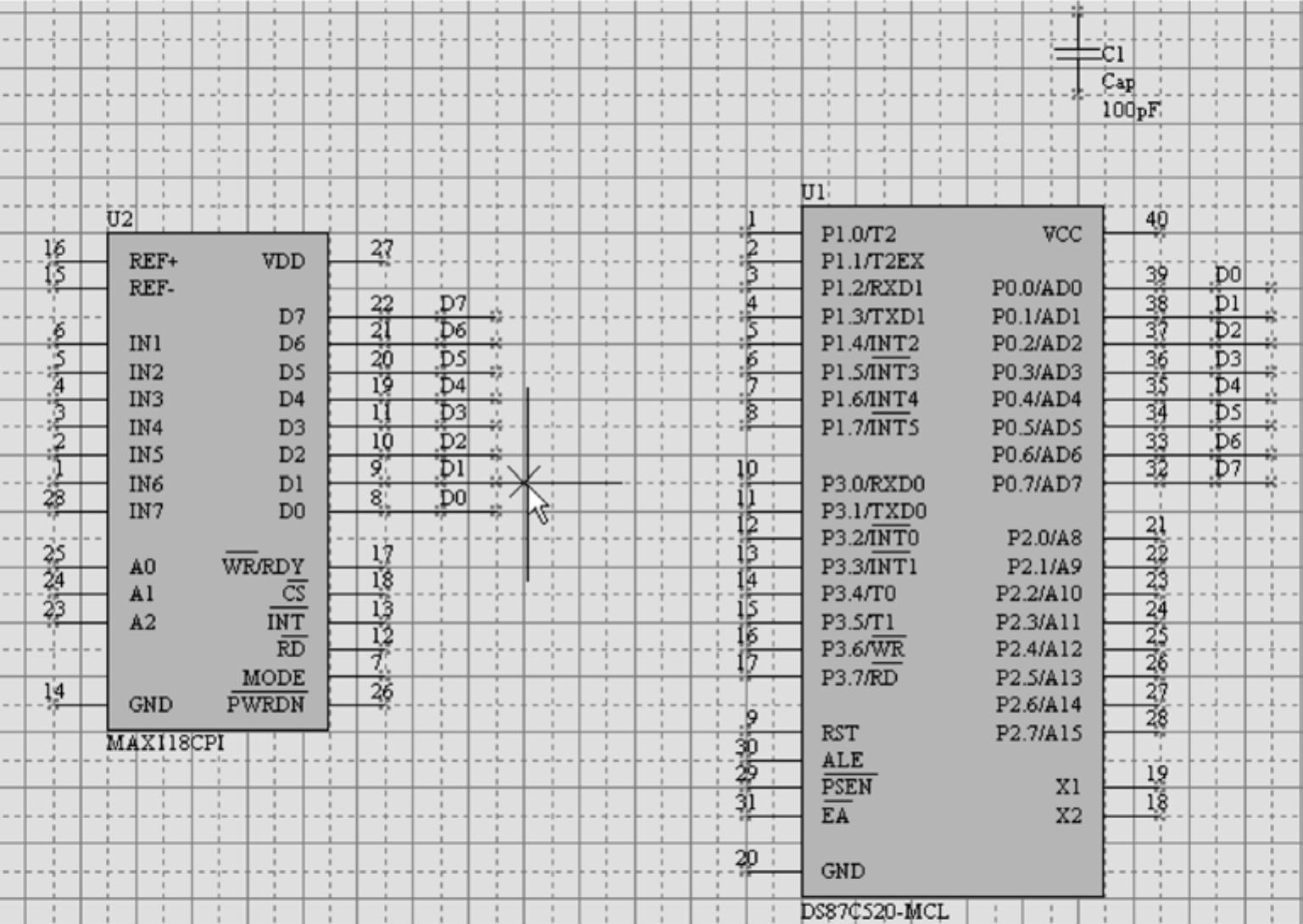

图3-82 确定总线的起点

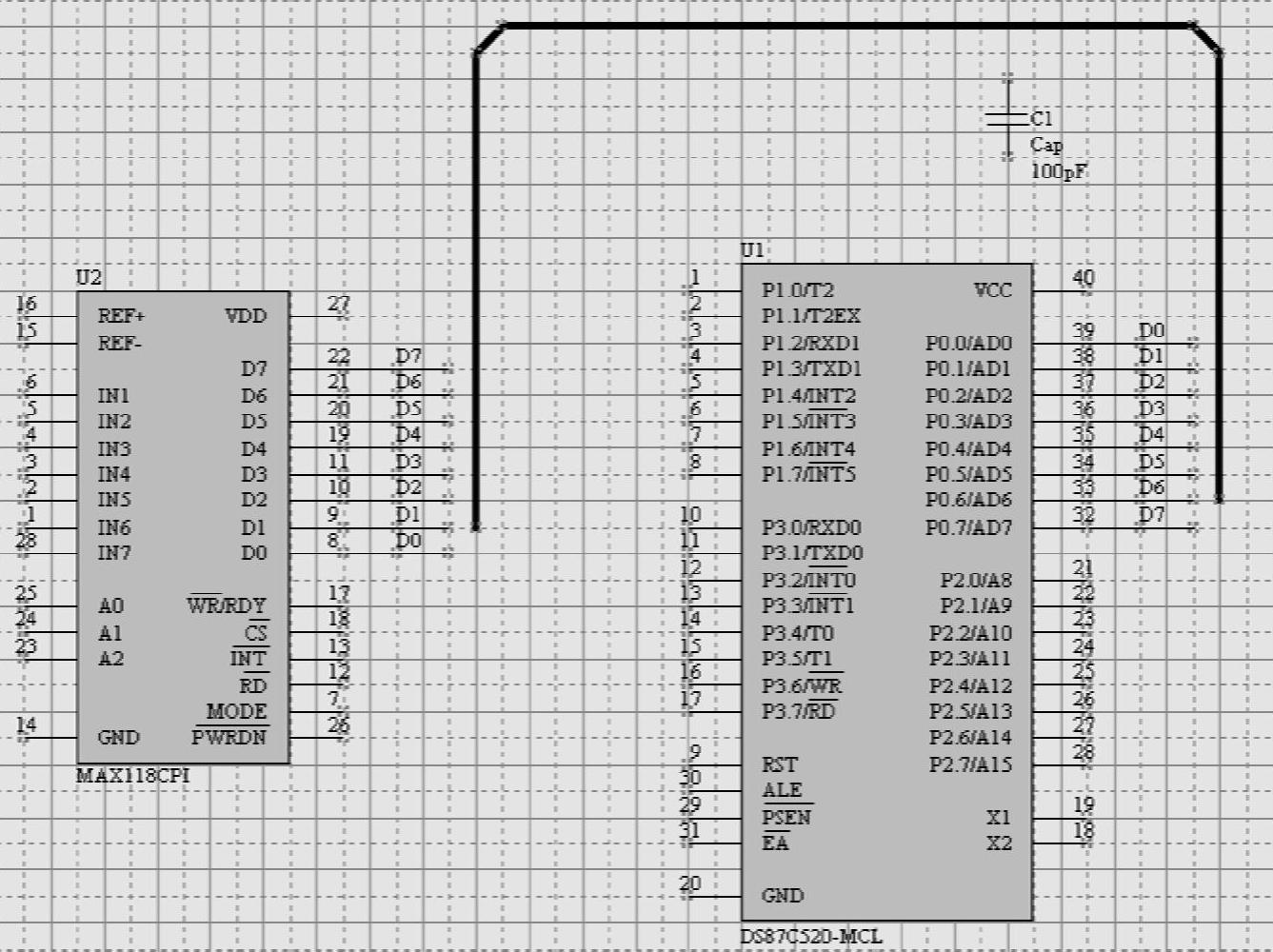

图3-83 绘制好的总线

3)绘制完一条总线后,程序仍处于绘制总线的命令状态。可以按照上述方法继续绘制其他的总线,也可以单击鼠标右键或按<Esc>键退出绘制总线的命令状态。

4)如果对绘制的总线不满意,可以双击总线,在弹出的总线属性对话框中对总线的宽度、颜色进行设置,如图3-84所示。
