【实例3-14】 在原理图图纸上绘制一根导线。

在图3-57的基础上进行布线，首先将右下角的复位开关、电阻和电容连接起来以构成一个复位电路。

1）执行绘制导线的命令。正如前面所叙述的，执行绘制导线命令的方法有3种。

●单击绘制原理图工具栏（Wring Tools）中绘制导线的按钮。

●执行菜单命令“Place”→“Wire”，见图3-59。

●使用绘制导线的快捷键＜P＞→＜W＞。

2）执行绘制导线的命令后，出现十字光标。将光标移到电阻R2右边的引脚上，单击，确定导线的起始点，如图3-60所示。注意，导线的起始点一定要设置在元器件的引脚上，否则导线与元器件并没有电气连接关系，因此，在画图的时候一定注意要设置系统自动寻找电气节点，在图3-60中光标旁出现的米字形标志，就是当前系统捕获的电气节点，此时开始绘制的导线将以此为起始点。

3）确定导线的起始点后，移动光标开始绘制导线。将线头随光标拖动到复位开关S1左侧的引脚上，单击确定该段导线的终点，如图3-61所示。同样，导线的终点也一定要设置在元器件的引脚上。

在绘制导线时，系统将自动随光标移动方向绘制出相应的水平和垂直导线，如图3-62所示。

需要在导线拐弯处绘制倾斜45°的过渡线时，可以在画导线的命令状态下，按＜Shift+Space＞键，系统自动将光标移动在导线折弯处绘制出相应的倾斜45°导线，如图3-63所示。

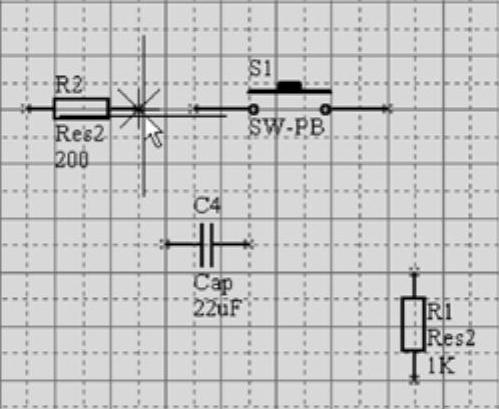

图3-60 确定导线起始点

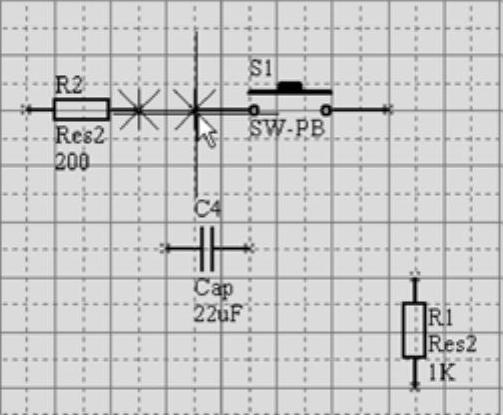

图3-61 确定导线终点

如果在键盘上再次按＜Shift+Space＞键，系统将随鼠标移动在导线起始点和当前鼠标光标位置间画出一般倾斜导线，如图3-64所示。

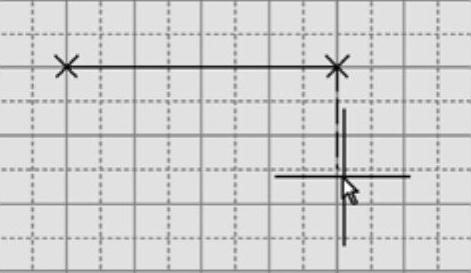

图3-62 水平或垂直绘制导线状态

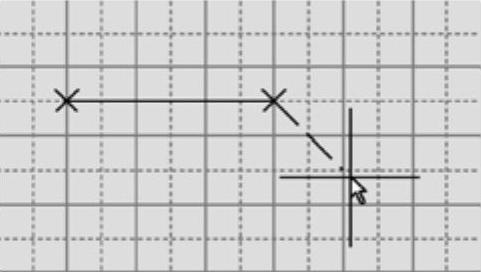

图3-63 拐弯处45°线过渡方式

不管当前绘制导线是处于何种状态，在导线折弯处，需要单击以确定导线折弯位置。(www.daowen.com)

虽然可以将导线绘制成斜线，但是在实际的原理图设计过程中通常都将导线绘制成水平和垂直状态，主要是为了清晰和美观。直线和斜线在电气意义上是没有分别的。

4）单击鼠标右键或按＜Esc＞键，即可完成一条导线的绘制。

5）完成一条导线的绘制工作后，程序仍处于绘制导线的命令状态。重复上述的步骤即可继续绘制其他导线。在绘制过程中，“T”形线路的节点是系统自动放置的，无须手工放置。复位电路的初步绘制结果如图3-65所示。

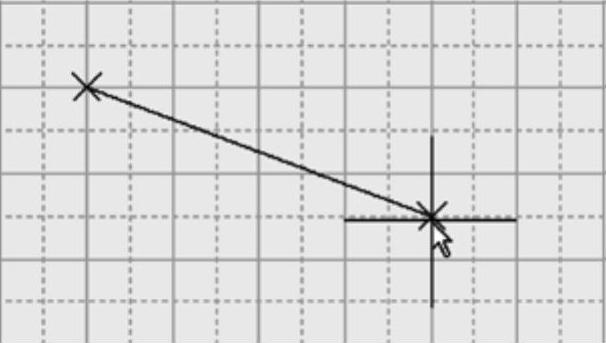

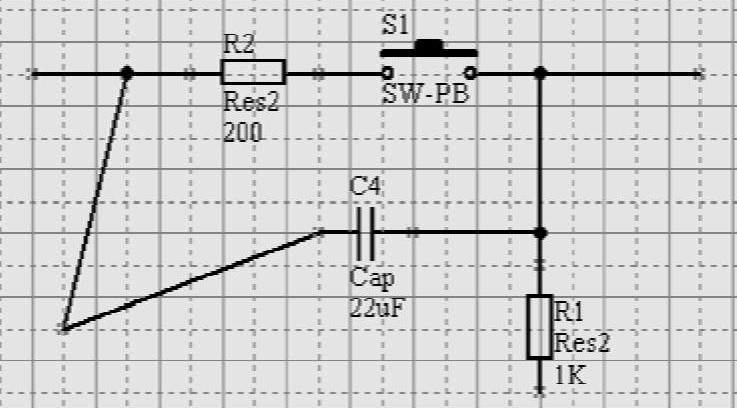

图3-64 一般倾斜导线

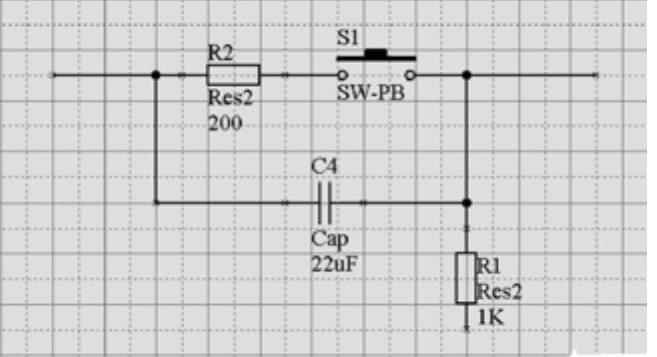

图3-65 复位电路初步绘制结果

6）导线绘制完毕后，单击鼠标右键或按＜Esc＞键即可退出绘制导线的命令状态，这时十字光标消失。

7）如果对绘制的某段导线外观不满意，可以双击该段导线，在弹出的如图3-66所示的设置导线属性对话框中设定该段导线的有关参数，如线宽、颜色等。

8）如果要将某段导线延长或改变导线上某个转折点的位置，可以不必再绘制导线。只要在该段导线上单击，导线的各个转折点处（包括起点和终点）就会出现绿色小方块。将鼠标指针移到导线上的绿色小方块附近，鼠标指针变成双箭头，如图3-67所示。按住鼠标左键不松开，拖动导线转折点，如图3-68所示，拖到合适的地方后，松开鼠标左键即可。拖动后的结果如图3-69所示。

图3-66 设置导线属性对话框

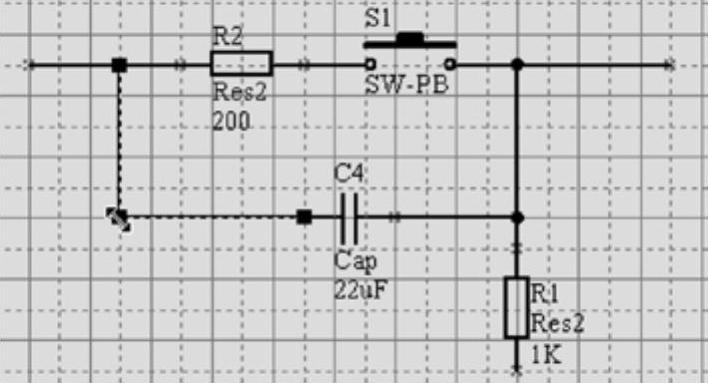

图3-67 选中导线拐点

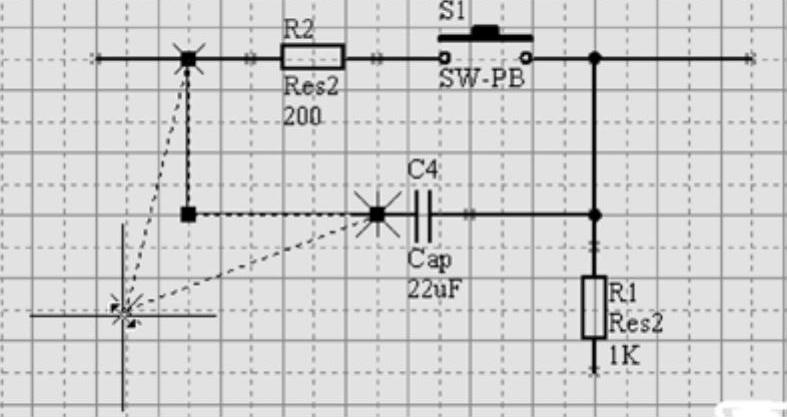

图3-68 拖动导线拐点

图3-69 拖动导线拐点后的结果
