绘制电路原理图的工具和方法

绘制电路原理图的方法主要有以下3种。

1.利用布线工具栏(Wiring)

用鼠标左键直接单击画原理图工具栏上的各个按钮,即可选择相应的工具进行绘制工作,这一操作实际上是选择执行了相应的绘图命令。根据工具栏放置位置的不同,布线工具栏外观如图3-58所示。


图3-58 原理图布线工具栏

原理图布线工具栏各个按钮功能如下。

978-7-111-43150-3-Chapter03-83.jpg:绘制导线。

978-7-111-43150-3-Chapter03-84.jpg:绘制总线。

978-7-111-43150-3-Chapter03-85.jpg:绘制总线分支线。

978-7-111-43150-3-Chapter03-86.jpg:设置网络标号。

978-7-111-43150-3-Chapter03-87.jpg:取用电源及接地符号。

978-7-111-43150-3-Chapter03-88.jpg:取用元器件。

978-7-111-43150-3-Chapter03-89.jpg:制作方块电路盘。

978-7-111-43150-3-Chapter03-90.jpg:制作方块电路盘输入/输出端口。

978-7-111-43150-3-Chapter03-91.jpg:制作电路输入/输出端口。

978-7-111-43150-3-Chapter03-92.jpg:放置电路接点。

978-7-111-43150-3-Chapter03-93.jpg:设置忽略电路法则测试。

978-7-111-43150-3-Chapter03-94.jpg:设置PCB布线规则。

2.利用菜单命令(www.daowen.com)

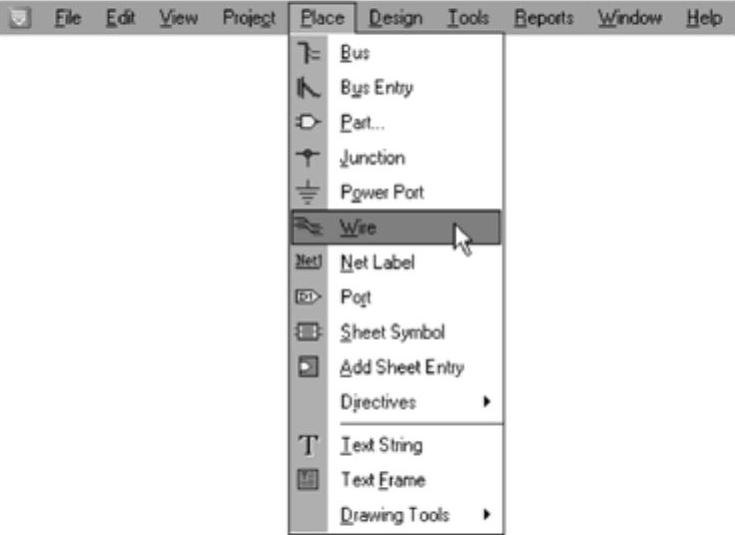

执行“Place”菜单下的各个命令选项,如图3-59所示。这些选项的功能与画原理图工具栏上按钮的功能相互对应。例如,单击绘制导线按钮978-7-111-43150-3-Chapter03-95.jpg与执行菜单命令“Place”→“Wire”的功能完全相同。


图3-59 执行菜单命令“Place”→“Wire”

3.利用快捷键

菜单中的每一个命令名称下都有一个带下画线的字母,直接按带下画线的字母键,这种方法会使下拉菜单出现在光标处,而不是在原来的菜单命令位置,然后在弹出的菜单中再用鼠标单击相应命令,或在键盘上按下相应命令的带下画线的字母键。常用命令对应的快捷键如下。

●绘制导线:<P>→<W>。

●绘制总线:<P>→<B>。

●绘制总线分支线:<P>→<U>。

●设置网络标号:<P>→<N>。

●取用电源及接地符号:<P>→<O>。

●取用元器件:<P>→<P>。

●制作方块电路盘:<P>→<S>。

●制作方块电路盘输入/输出端口:<P>→<A>。

●制作电路输入/输出端口:<P>→<R>。

●放置电路接点:<P>→<J>。

●设置忽略电路法则测试:<P>→<D>→<N>。

●设置PCB布线规则:<P>→<I>→<P>。
