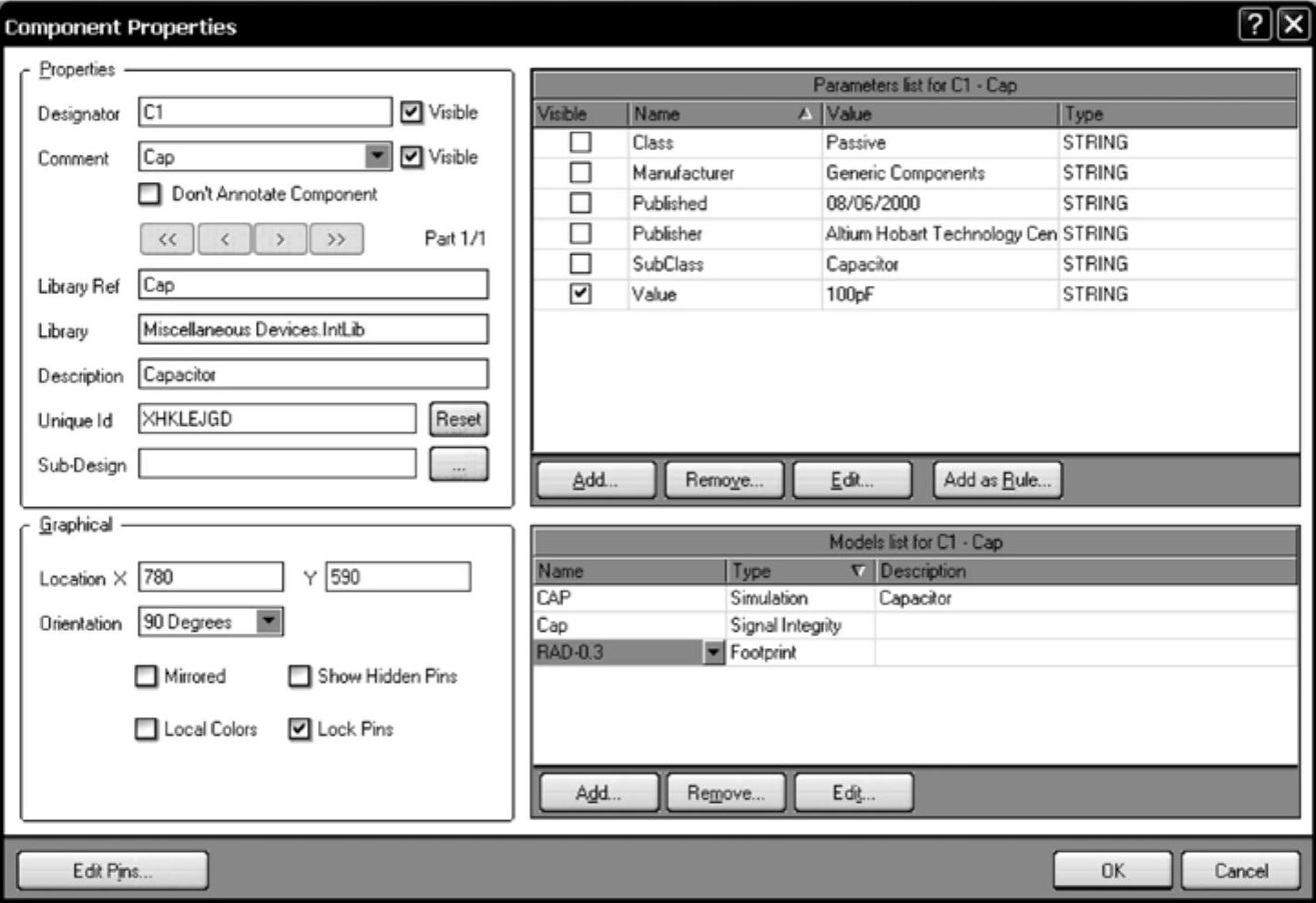

【摘要】：元器件的属性主要包括元器件的序号、封装形式、引脚号定义等。选中其右边的复选框，元器件序号将在原理图上显示。3）设置结束后，单击按钮确认，编辑后的元器件如图3-50所示。图3-50 编辑后的元器件C1图3-51 编辑完C1属性后的对话框还可以利用菜单命令对元器件属性进行编辑。3）对元器件型号的设置方法与此相同，将型号设置为“MAX118CPI”。图3-57 设置元器件属性后的原理图

编辑元器件属性 - 实用技巧和方法

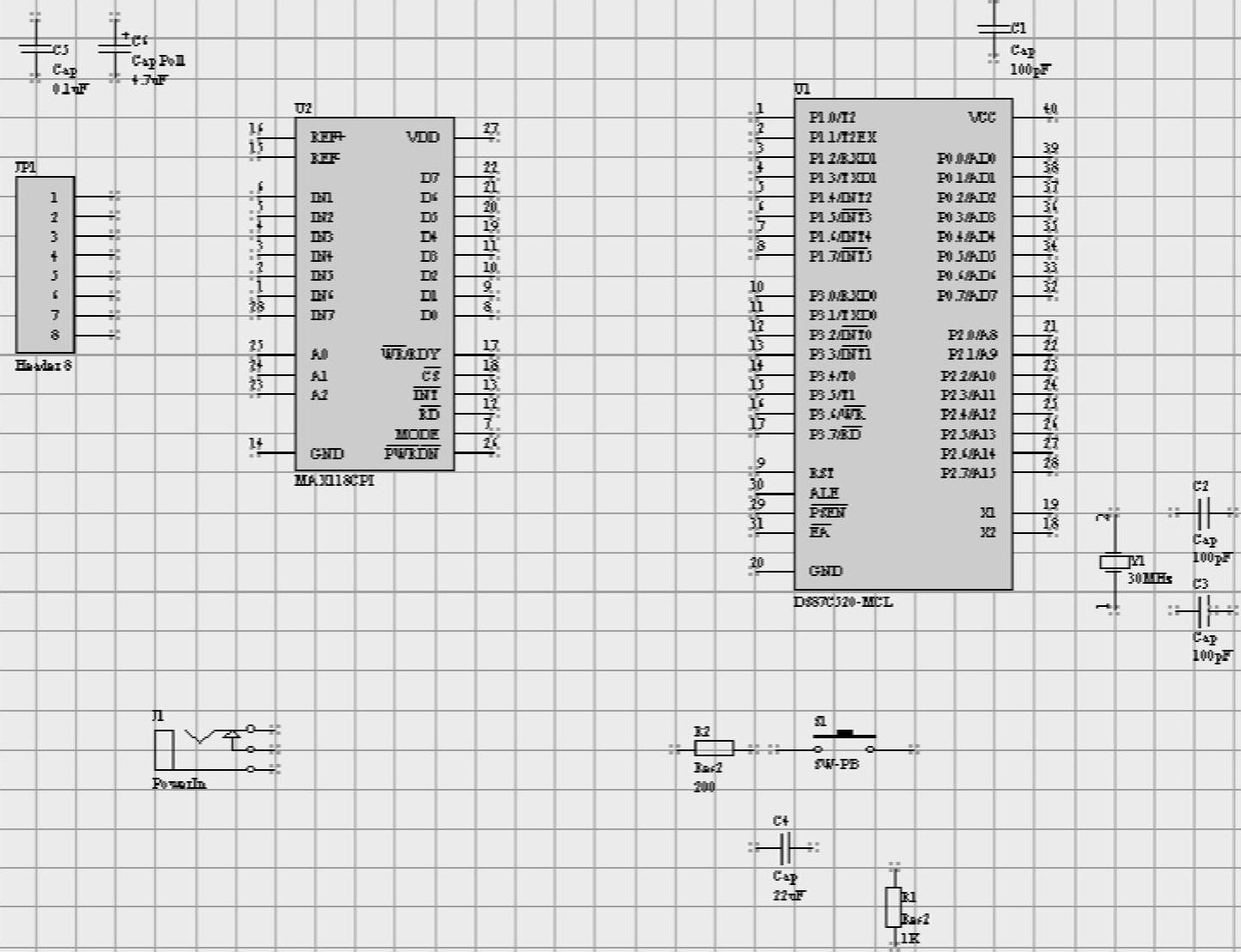

调整好元器件位置后，还要对各个元器件的属性进行编辑。元器件的属性主要包括元器件的序号、封装形式、引脚号定义等。对于Protel DXP自带的元器件库中的元器件，在认可其默认属性的情况下，只需对元器件在原理图中的序号进行修改和定义，下面将对图3-48中的元器件属性进行编辑。

【实例3-11】编辑最右上角电容。

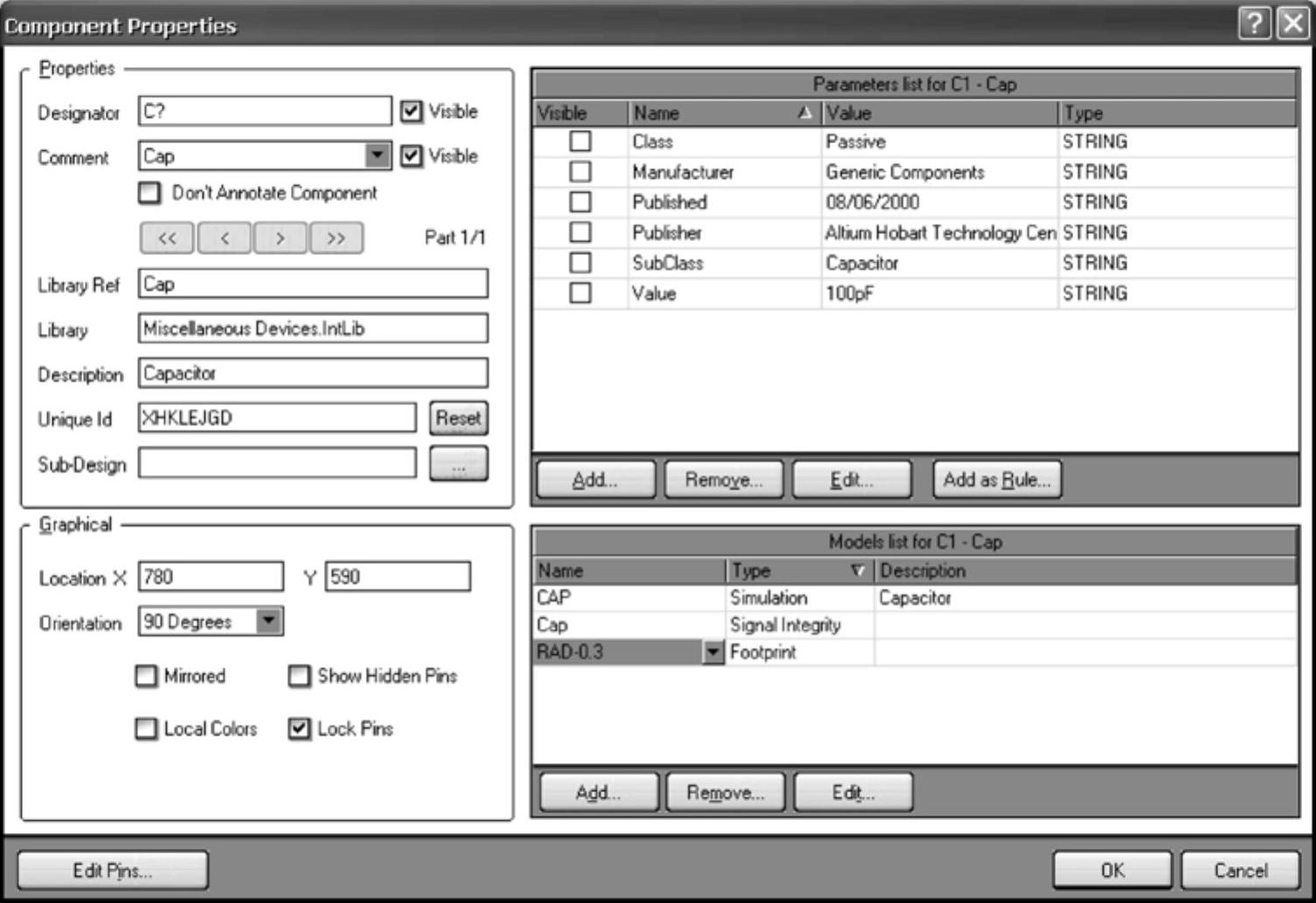

1）双击右上角电容Cap，打开如图3-49所示的元器件属性编辑对话框。

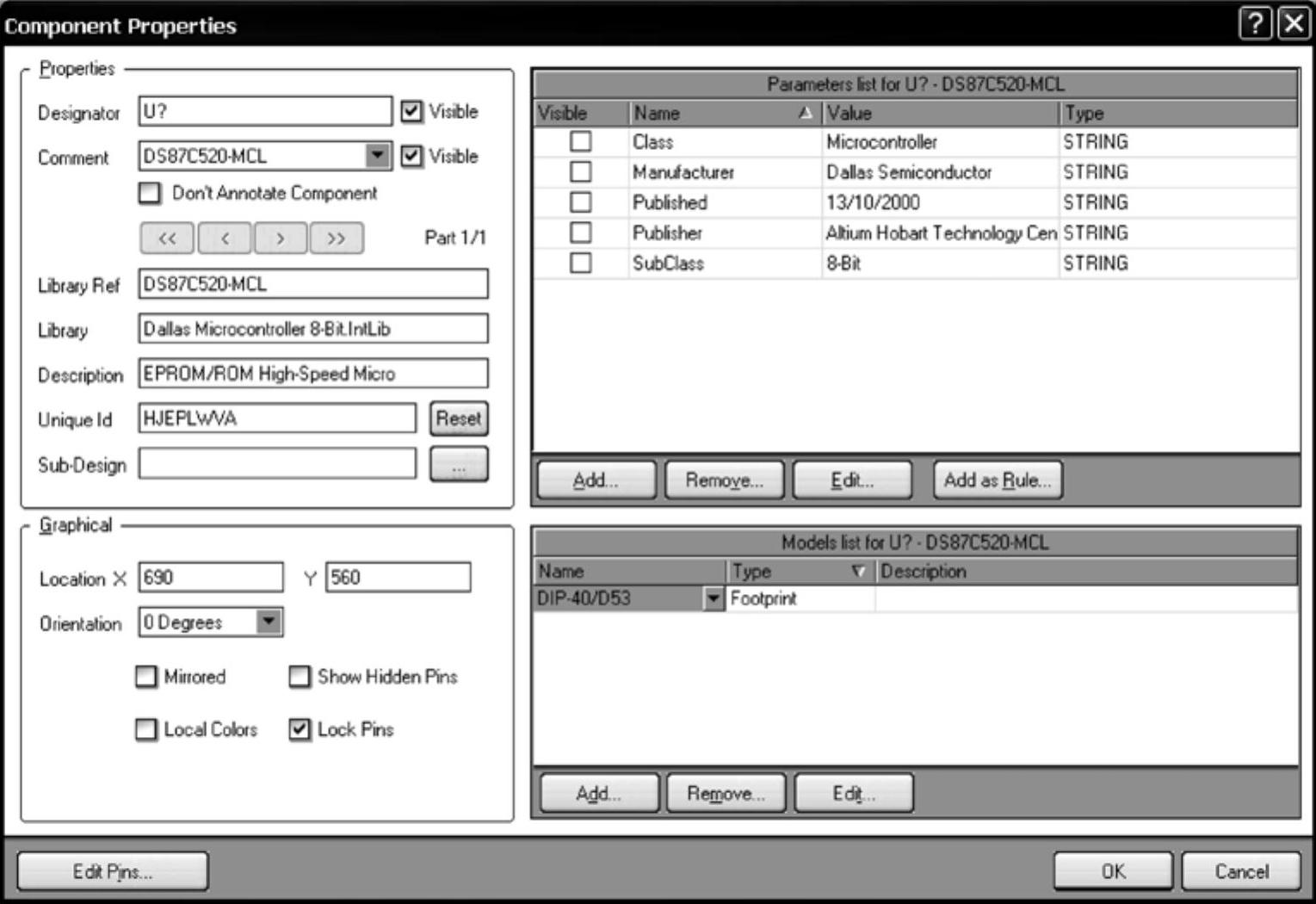

图3-49 元器件属性编辑对话框

2）根据要求，在对话框的各栏中设置元器件的各种属性。

“Properties”栏的设置如下。

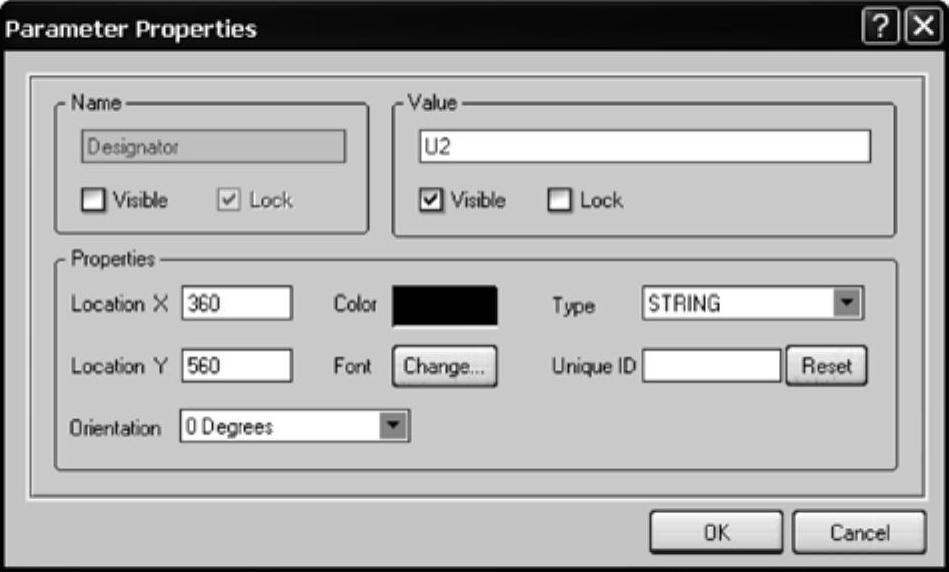

●“Designator”：元器件序号，输入“C1”。选中其右边的复选框，元器件序号将在原理图上显示。

●“Comment”：注释，用于补充说明元器件有关信息，选中其右边的复选框，元器件注释将在原理图上显示。

●“Library Ref”：元器件库中的型号（不允许修改）。

●“Library”：元器件所属的元器件库名称。

●“Unique Id”：元器件的唯一编号，由系统随机给定，一般不需修改。

●“Sub-Design”：子设计，通常用于定位和说明可编程逻辑器件的子设计文件位置和名称。

“Graphical”栏的设置如下。

●“Location X”：精确定位元器件在原理图中的X坐标。

●“Location Y”：精确定位元器件在原理图中的Y坐标。

●“Orientation”：元器件的旋转角度。

“Parameter list for（C？-Cap pol1）”栏的设置如下。

●“Class”：元器件类型，在这里填写Passive，表示为无源元器件。

●“Manufacturer”：元器件生产厂商。

●“Published”：元器件模型发行日期。

●“Publisher”：元器件模型发行组织。

●“SubClass”：元器件子类型。

●“Value”：元器件参数大小，在这里填写100pF，并在“Visible”前面的复选框中打

“√”，这样在原理图中将显示该电容的电容值大小。

在对话框右下角的“Models list for（C？-Cap pol1）”栏中，将显示元器件的仿真、PCB封装等模型，对于初级使用者，最关键的是其中的“Footprint”引脚封装模型，在Protel DXP自带的集成元器件库中，元器件都有默认的引脚封装，可以对其进行修改，其修改方法将在绘制PCB时进行介绍，在此先使用Protel DXP自带集成元器件库中此电容的默认引脚封装。

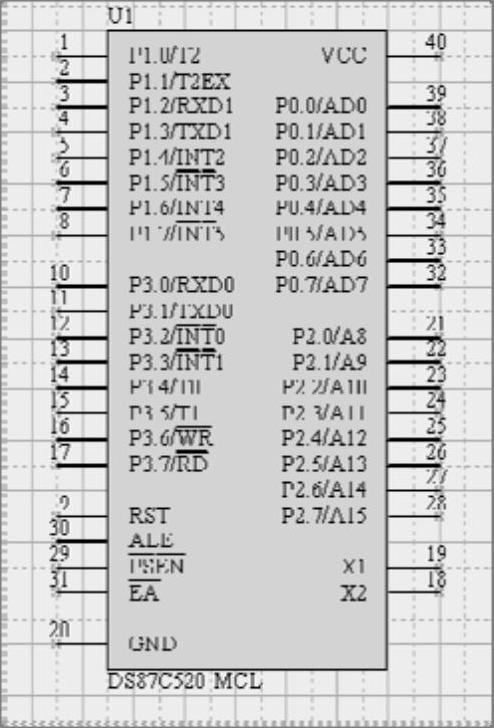

3）设置结束后，单击按钮确认，编辑后的元器件如图3-50所示。
