【实例3-5】 利用菜单命令放置第2个元器件：晶振Y1。

1）载入所需的元器件库。执行菜单命令“Design”→“Add/Remove Library”，将所需的库文件“Miscellaneous Devices.IntLib”、“Miscellaneous Connectors.IntLib”、“Dallas Microprocessor 8-Bit.IntLib”和“Maxim Converter Analog to Digital.IntLib”依次载入。

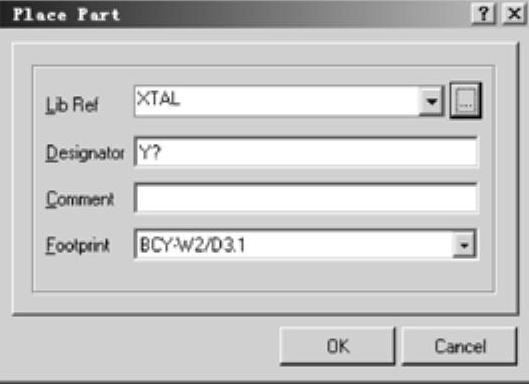

2）执行菜单命令“Place”→“Part”，出现如图3-30所示对话框。

3）如果知道晶振在元器件库中的名称和封装代号，那么可以直接在“Place Part”对话框中输入如图3-30所示的内容。“Lib Ref”栏中填写所需放置的元器件在库中的名称，“Designator”栏中填写即将放置的元器件在当前原理图中的编号，“Comment”栏中填写元器件的描述信息，“Footprint”栏中填写放置的元器件的封装代号。

图3-30 放置元器件对话框

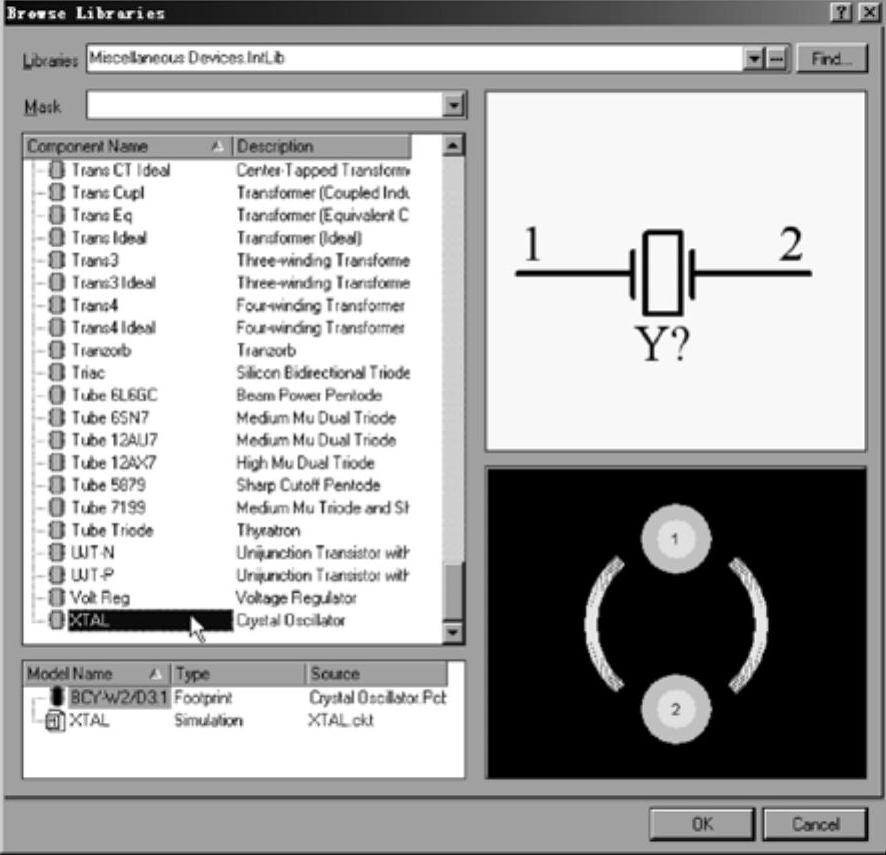

4）如果不知道晶振在元器件库中的确切名称，但大致知道在已载入的某个库中，则可以用鼠标单击“Lib Ref”栏右侧的浏览符号后，打开如图3-31所示的浏览元器件库对话框。

图3-31 浏览元器件库对话框

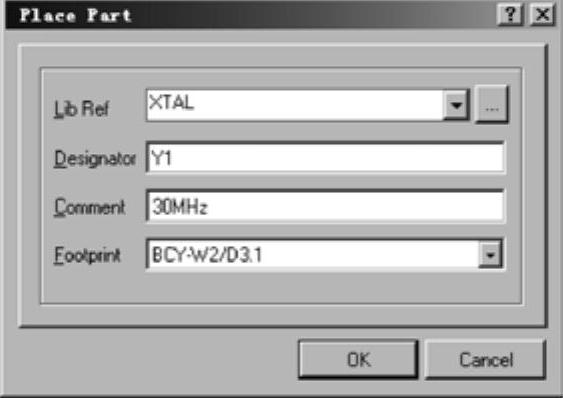

5）找到相应的库“Miscellaneous Devices.IntLib”，在元器件列表框中找到XTAL后，用鼠标单击“XTAL”以选中该元器件，单击按钮后出现如图3-32所示的对话框，可以在“Comment”栏中填写需要的描述信息。

6）单击按钮或按＜Enter＞键确认。(www.daowen.com)

图3-32 放置元器件对话框

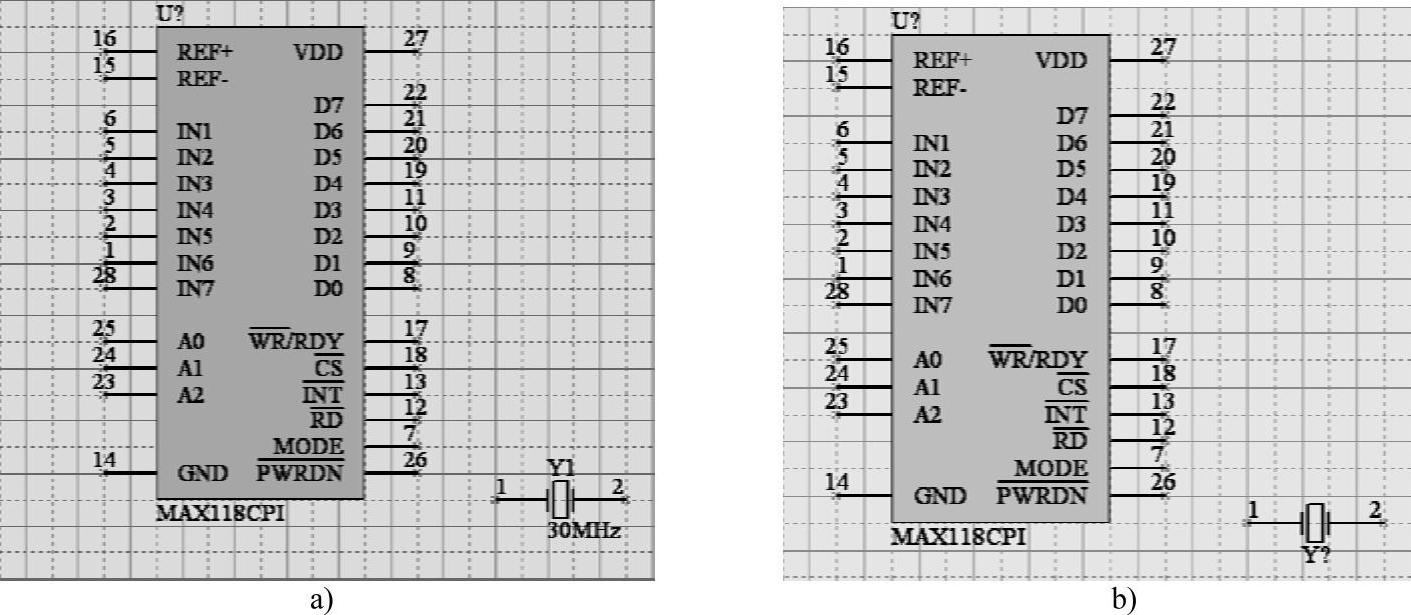

7）将光标移至工作平面，此时就会发现多了一个以鼠标箭头为中心的十字形光标，元件随光标的移动而移动。将元器件随光标移到工作平面上的适当位置，单击确认，即可将元器件放置到光标当前所在的位置，如图3-33所示。图3-33a是在“Place Part”相应栏中填入元器件编号“Y1”和有关信息“30MHz”后的放置结果；图3-33b是采用如图3-32所示的放置元器件的方法后没有填写元器件编号和有关信息时放置的结果。

图3-33 放置第二个元件到工作平面

a）填写元器件编号和有关信息 b）未填写元器件编号和有关信息

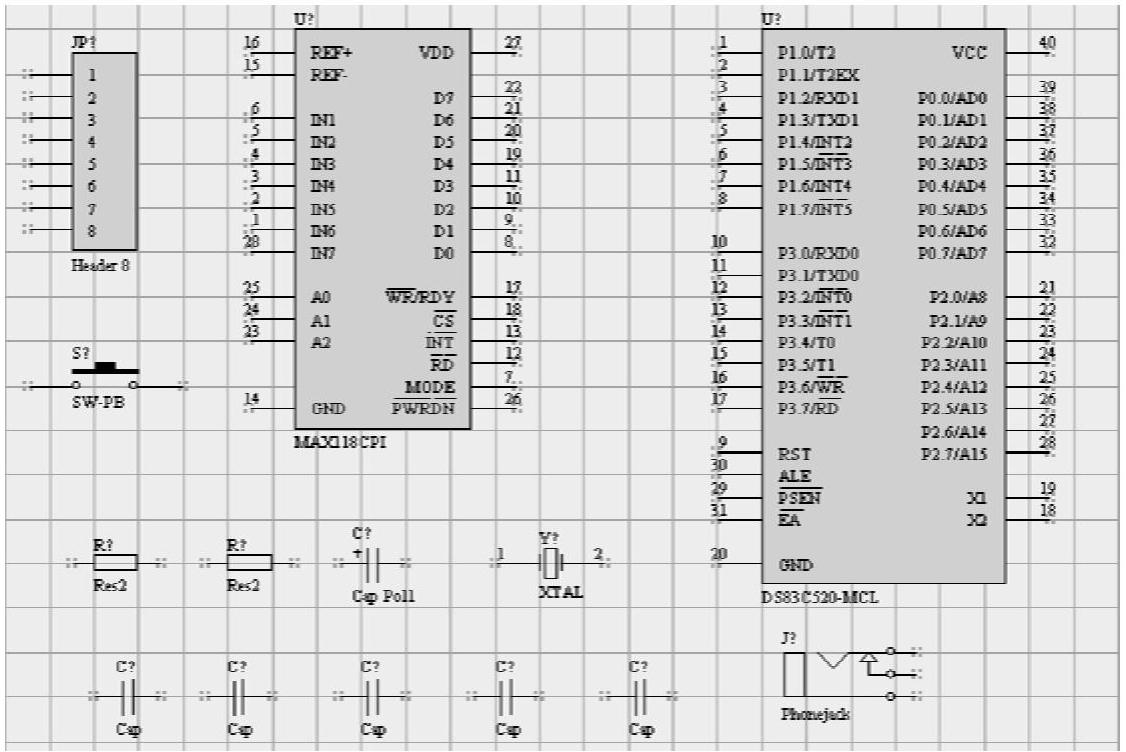

8）放置其他的元器件。用上述两种方法将电阻（选用Res2）、普通电容（Cap）、电解电容（Cap Pol1）、复位键（SW-PB）、单片机（DS87C520-MCL）、信号插座（Header 8）、电源插座（Phonejack）等元器件放置到工作平面上，最终结果如图3-34所示。

图3-34 元器件放置的最终结果
