绘制原理图的过程就是将表示实际元器件的符号,用表示电气连接的连线或者网络标号连接起来。

首先要做的就是在图纸上放置元器件符号,常用元器件的原理图符号,都可以在Protel DXP的元器件库中找到,只需在元器件库中调用所需元器件,而不需要逐个去画元器件符号。

Protel DXP的元器件库中的元器件数量是庞大的,但同时分类也是非常明确的,它的一级分类主要是以元器件厂家分类,在厂家分类下面又以元器件种类(如微控制器类、A/D转换芯片类)进行二级分类。针对特定的设计工程,可以只调用几个需要的相应元器件厂商中的二级库,这样做可以减轻系统运行负担,加快运行速度。也就是说,如果想直接利用Protel DXP现成的元器件库,就应该知道想要的元器件放在Protel DXP的元器件库的哪个二级库中,并将该二级库载入到系统中。

【实例3-3】 载入元器件库。

1)打开库文件面板。在工作区右侧单击“Libraries”标签,如图3-20所示。系统默认的已经载入了两个库,一个是常用电气元器件选项库(Miscellaneous Devices.IntLib),另一个是常用接插件选项库(Miscellaneous Connectors.IntLib)。

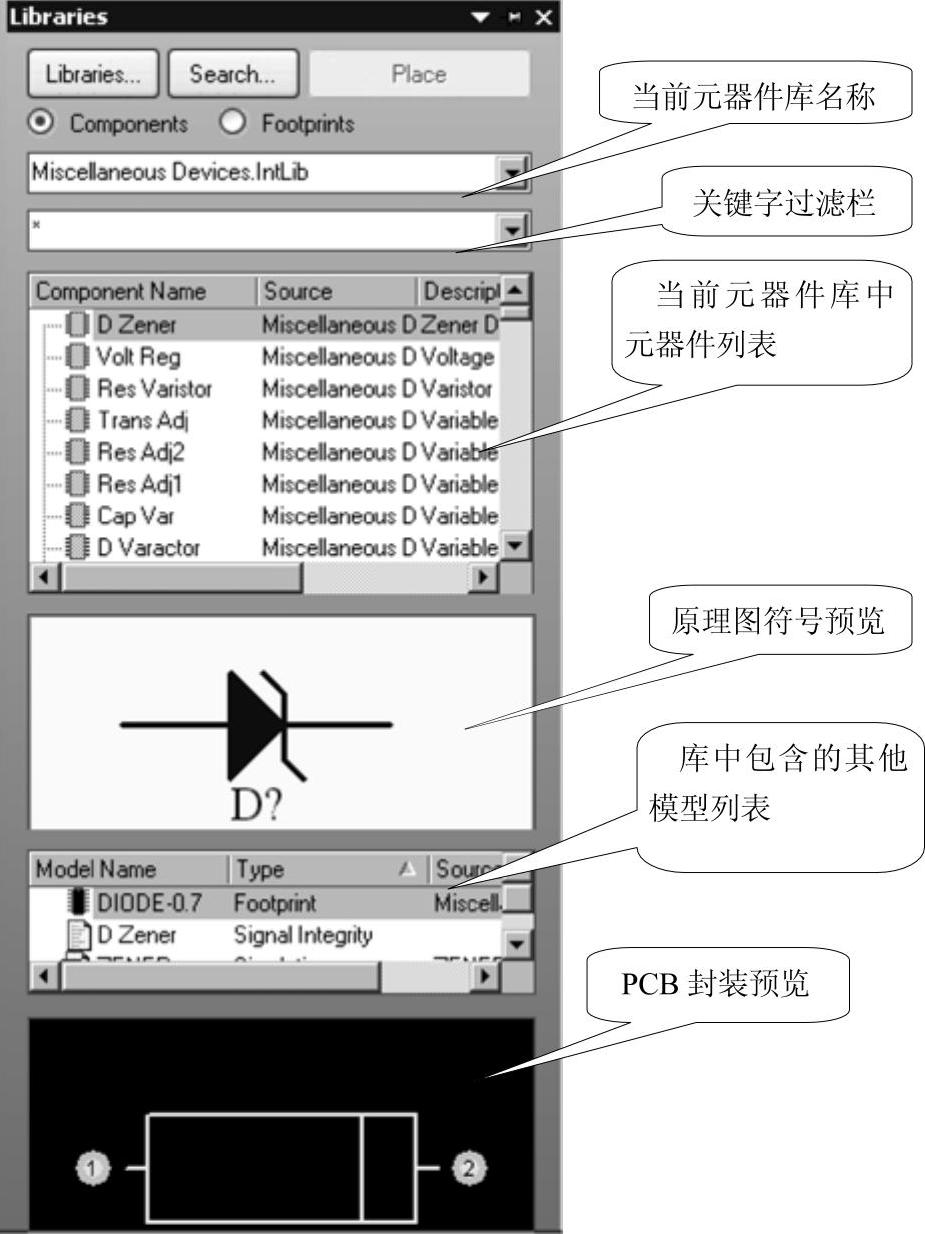

图3-20 库文件面板

2)载入原理图所需的元器件库。单击库文件面板中的978-7-111-43150-3-Chapter03-30.jpg按钮,出现如图3-21所示的添加、移除元器件库“Add Remove Libraries”对话框。该对话框中按钮的主要作用是用来载入所需的元器件库或移出不需要的元器件库,窗口中显示的内容是当前系统中已经载入的元器件库。

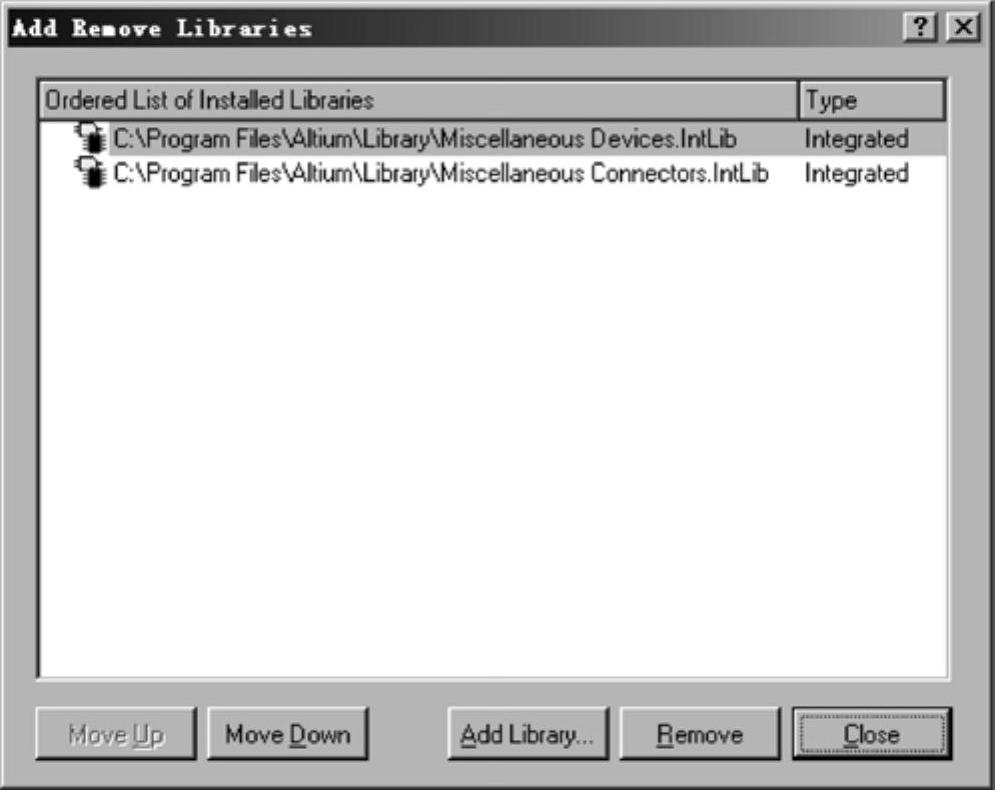

图3-21 添加、移除元器件库对话框

3)在如图3-21所示的窗口中单击978-7-111-43150-3-Chapter03-32.jpg按钮,系统打开Windows用于打开文件的对话框,如图3-22所示。

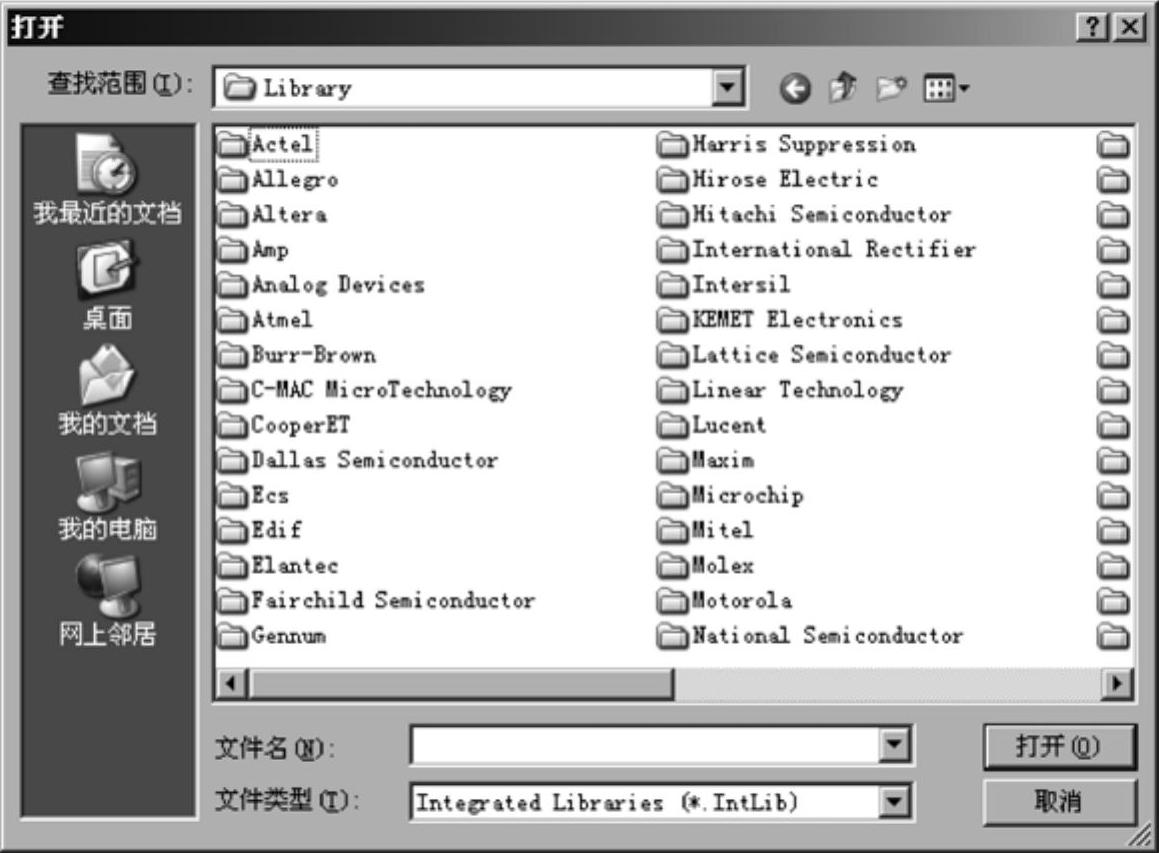

图3-22 打开库文件对话框

4)双击所需元器件厂商的一级元器件库文件夹,例如,美信公司“Maxim”文件夹。随后在窗口中将显示美信公司产品的二级子库名称,如图3-23所示。

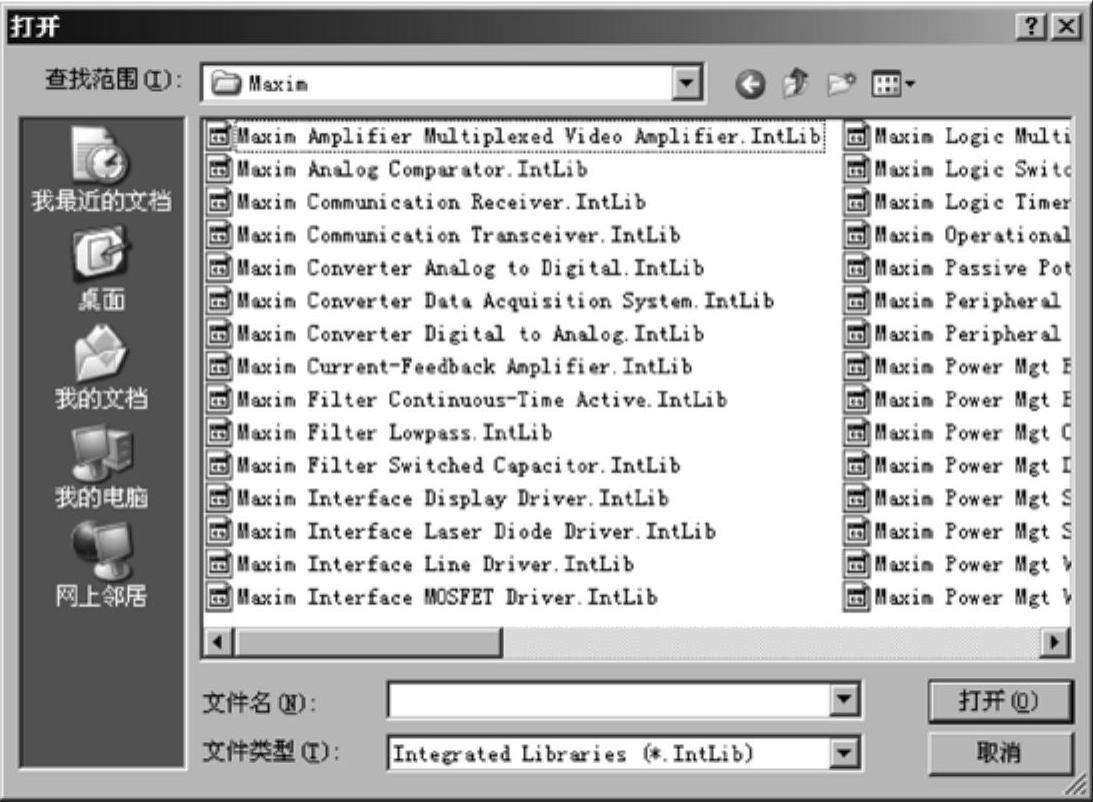

图3-23 打开二级子元器件库

5)选中所需种类的二级子库,在这里需要美信公司生产的A/D芯片,选中“Maxim Converter Analog to Digital.IntLib”,然后单击978-7-111-43150-3-Chapter03-35.jpg按钮,结果如图3-24所示。所选中的库文件即出现在添加、移除元器件库对话框中的“Ordered List of Installed Libraries”列表框中,成为当前活动的库文件,重复上述操作即可将不同的库文件依次添加到系统中,成为当前活动的库文件。然后单击978-7-111-43150-3-Chapter03-36.jpg按钮关闭添加、移除库文件对话框。此时,所载入的元器件库(以及该元器件库所包含的所有元器件)就会出现在库文件面板中,如图3-25所示。

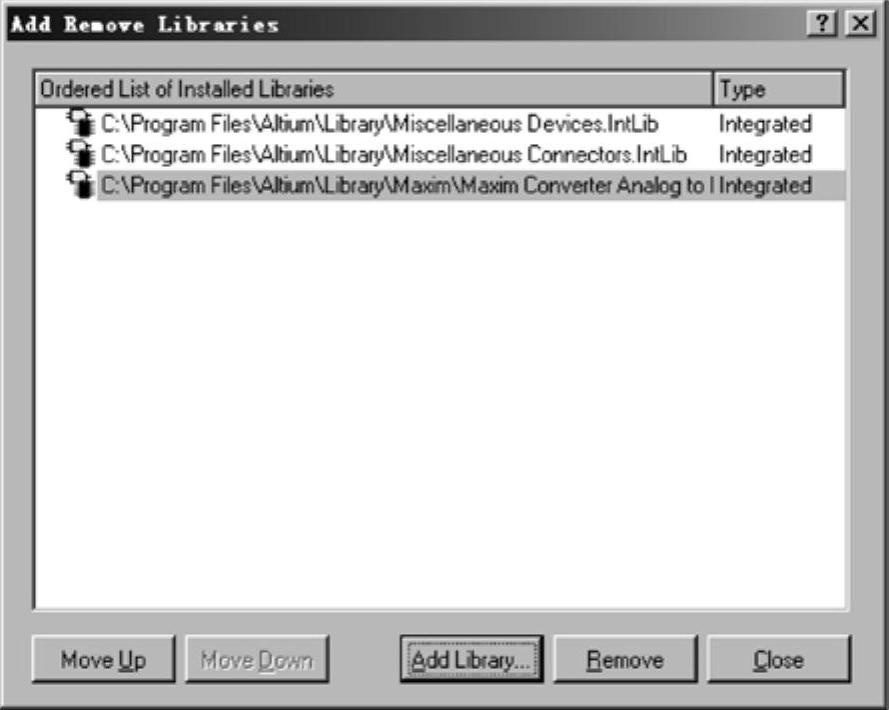

图3-24 添加“Maxim Converter Analog to Digital.IntLib”库后的对话框

6)若想移除某个已经载入的库文件,只要在如图3-24所示对话框的“Ordered List of Installed Libraries”列表框中选中该文件,然后单击978-7-111-43150-3-Chapter03-38.jpg按钮即可。

改变当前库的设置还可以在工作窗口为原理图编辑器的前提下,执行菜单命令“Design”→“Add/Remove Library”。


图3-25 新载入的元器件库

Protel DXP自带的库文件与以往版本Protel的库文件有所不同,是全新的集成库(Integrated Libraries),它的扩展名不再是“lib”或者“ddb”,而是“IntLib”(Integrated Libraries)。所谓集成就是同一个库文件中可以同时包含元器件的原理图符号、PCB封装、SPICE仿真模型和信号完整性分析模型的相关信息,所包含信息在库文件面板中都会有所显示,如图3-25所示。Protel DXP自带的库文件保存在系统安装目录(如C:\Program Files\Altium\Library目录)中。除此之外,Protel DXP也可以使用自建的Protel DXP单个库(*.SchLib和*.PcbLib)以及Protel 99 SE导出的库文件(*.Lib)。

按照上述方法,将本例中所用的元器件库载入到设计系统。对应的元器件库分别如下。

1)电阻R1、R2、电容C1、C2、电解电容C6、晶振Y1、复位键SW1,属于“Miscellaneous Devices.IntLib”。

2)接插件J1、JP1,属于“Miscellaneous Connectors.IntLib”。

3)单片机DS87C520-MCL,属于“Dallas Semiconductor”一级库文件夹下的“Dallas Microcontroller 8-Bit.IntLib”二级子库。

4)A/D转换芯片MAX118CPI,属于“Maxim”一级库文件下的“Maxim Converter Analog to Digital.IntLib”二级子库。
