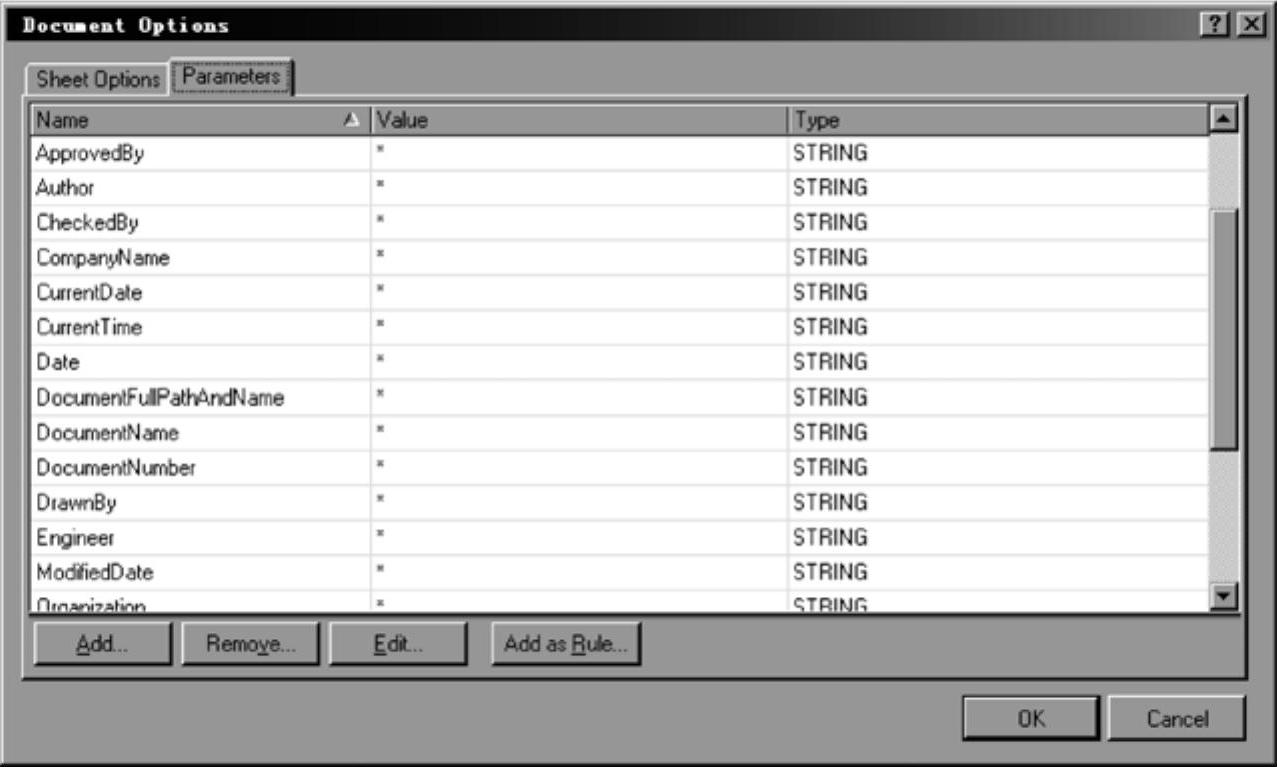

在图3-6中，单击选项卡，即可打开设置图纸设计信息对话框，如图3-18所示。

图3-18 设置图纸设计信息对话框

系统默认的待填参数如下。

●“Address1”、“Address2”、“Address3”、“Address4”用于设置公司或单位地址。

●“ApprovedBy”用于填写批准人姓名。

●“Author”用于填写设计人姓名。

●“CheckedBy”用于填写审校人姓名。

●“CompanyName”用于填写公司名称。

●“CurrentDate”用于填写当前日期。

●“CurrentTime”用于填写当前时间。

●“Date”用于填写日期。

●“DocumentFullPathAndName”用于填写文件名和完整的保存路径。

●“DocumentName”用于填写文件名。

●“DocumentNumber”用于填写文件数量。(www.daowen.com)

●“DrawnBy”用于填写绘图人姓名。

●“Engineer”用于填写工程师姓名。

●“ModifiedDate”用于填写修改日期。

●“Organization”用于填写设计机构名称。

●“Revision”用于填写版本号。

●“Rule”用于填写规则信息。

●“SheetNumber”用于填写原理图编号。

●“SheetTotal”用于填写工程中原理图总数。

●“Time”用于填写时间。

●“Title”用于填写原理图标题。

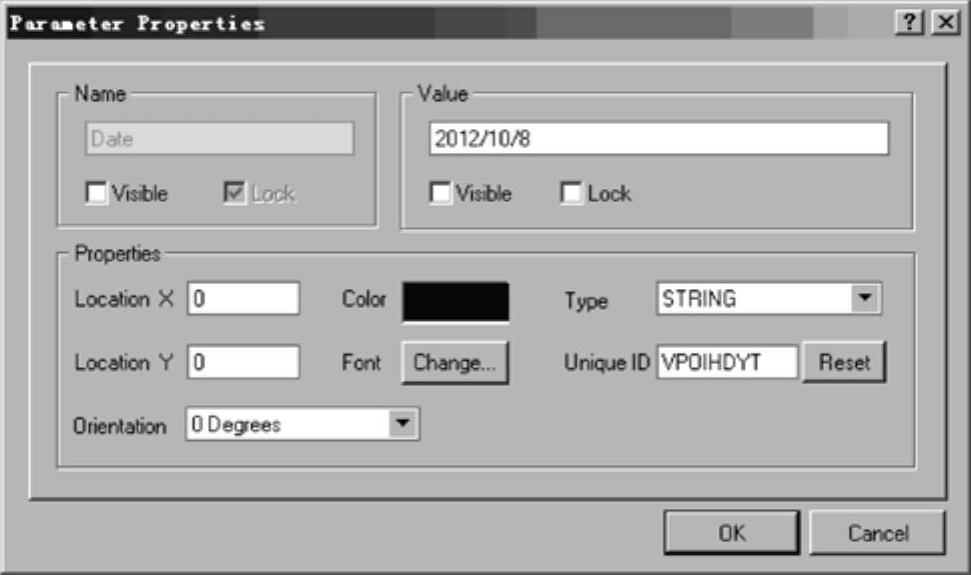

设定的方法是先用鼠标单击列表中需要设置的项目，然后在对话框中单击按钮对项目进行编辑。以单击日期“Date”为例，在随后弹出的如图3-19所示对话框中的参数值“Value”栏中填写“2012/10/8”，单击按钮即可完成设置。其他项目的设置方法与此类似。

图3-19 设置文件日期信息

经过上述各个步骤，已经设置好了图纸，下面将进入绘制电路原理图的实质性工作阶段了。
