如何定义图纸外观——最佳实践

【实例3-2】 设置图纸参数。

1)执行菜单命令“Design”→“Options”,打开如图3-6所示的设置图纸属性对话框。

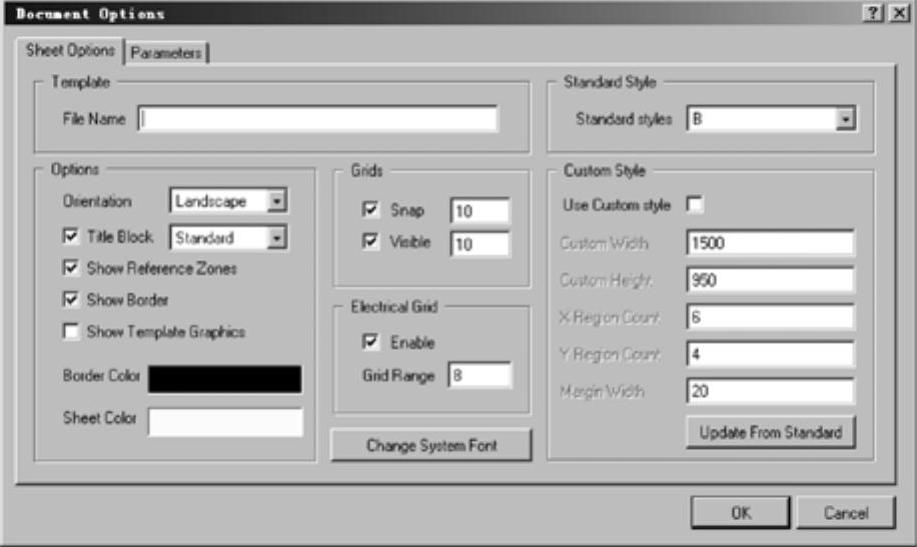

图3-6 设置图纸属性对话框

2)设置图纸尺寸。下面按A4大小图纸设计图纸尺寸。在图3-6所示的“Standard Style”(标准图纸格式)选项区,单击“Standard styles”编辑框的978-7-111-43150-3-Chapter03-7.jpg按钮,在如图3-7所示的下拉列表框中选择“A4”。

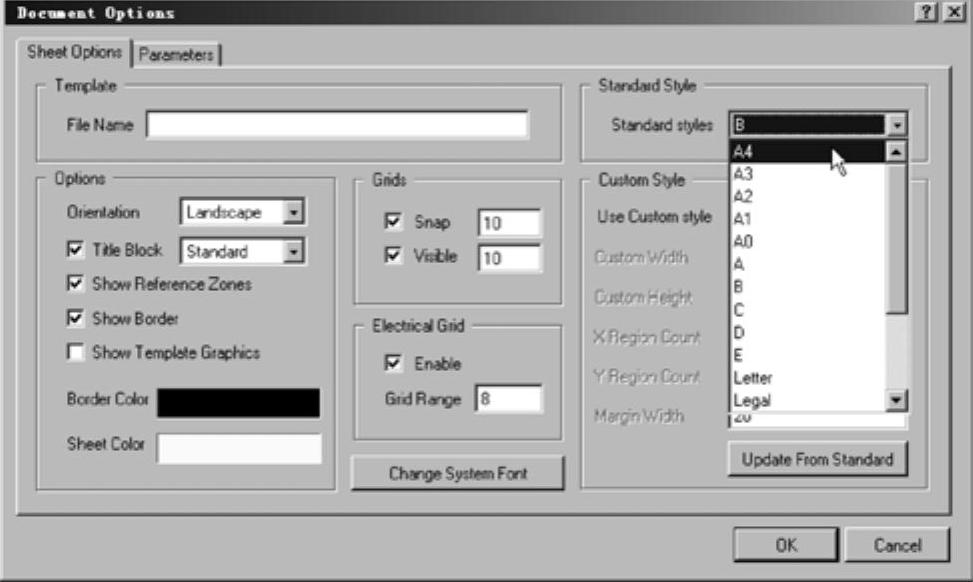

图3-7 图纸尺寸选择

Protel DXP提供的标准图纸有下列几种。

●公制:A0、A1、A2、A3和A4。

●英制:A、B、C、D和E。

●Orcad图纸:OrcadA、OrcadB、OrcadC、OrcadD和OrcadE。

●其他:Letter、Legal和Tabloid。

3)设定图纸方向。对图纸方向的设定是在图3-6所示的“Options”选项中完成的,该选项中包括图纸方向设定、标题栏设定和边框底色设定等几部分。这里将图纸方向设定为水平方向。在“Options”选项内,单击“Orientation”编辑框的978-7-111-43150-3-Chapter03-9.jpg按钮,弹出如图3-8所示的下拉列表框,然后选择“Landscape”选项,即可将图纸的方向设定为水平方向。

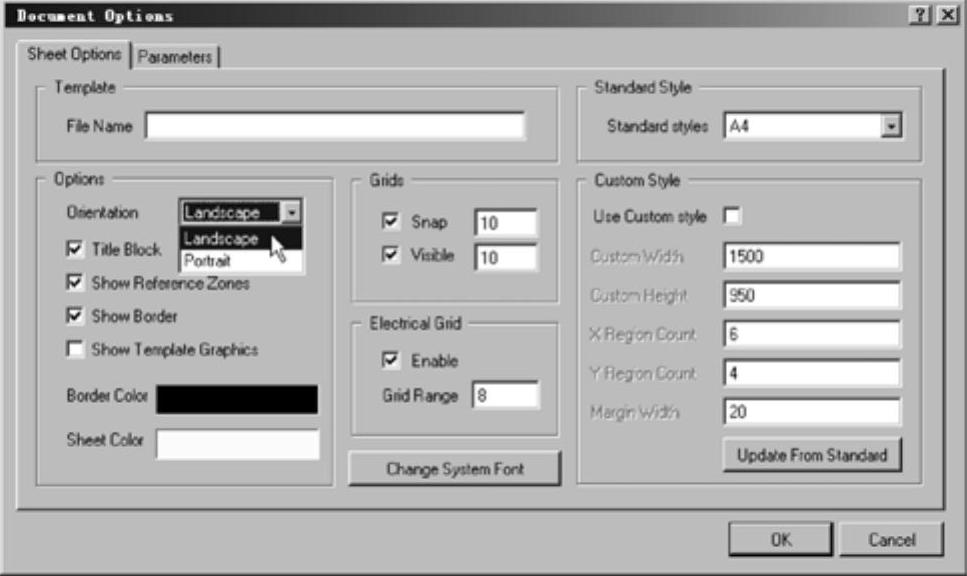

图3-8 图纸方向设定

Protel DXP的图纸方向有两种选择。

●“Landscape”:图纸水平横向放置。

●“Portrait”:图纸垂直纵向放置。

4)设置图纸标题栏(Title Block)。在图3-6所示的对话框中单击“Title Block”编辑框的978-7-111-43150-3-Chapter03-11.jpg按钮,会弹出一个下拉列表框,如图3-9所示,选择“Standard”选项即可将图纸类型设置为标准型。

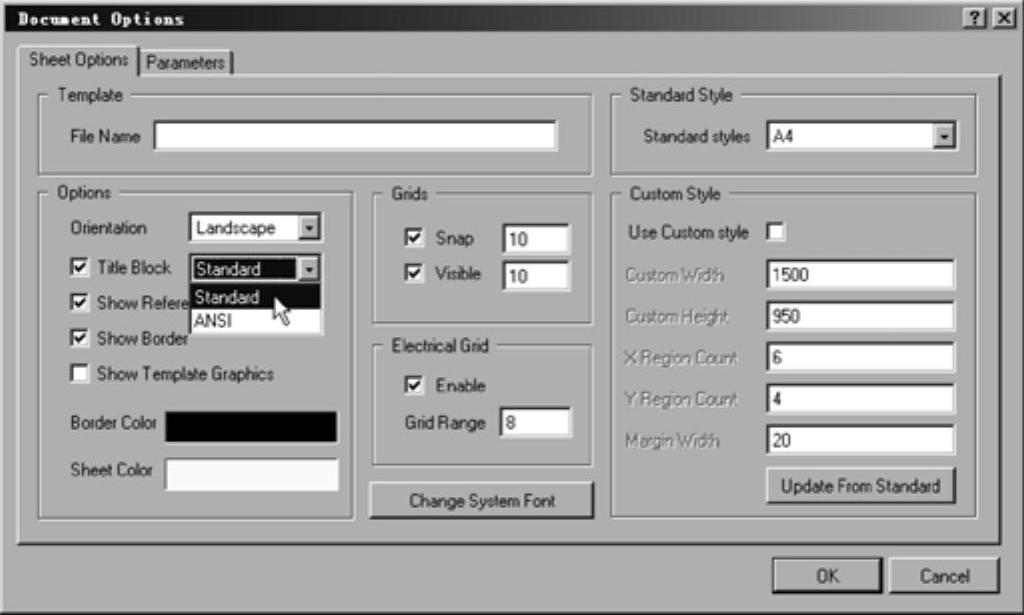

图3-9 选择标题栏类型

Protel DXP提供的标题栏有标准型(Standard)和美国国家标准协会(ANSI)模式两种。选择时只要将光标移至相应的选项处单击即可。

标准型如图3-10所示。美国国家标准协会模式如图3-11所示。

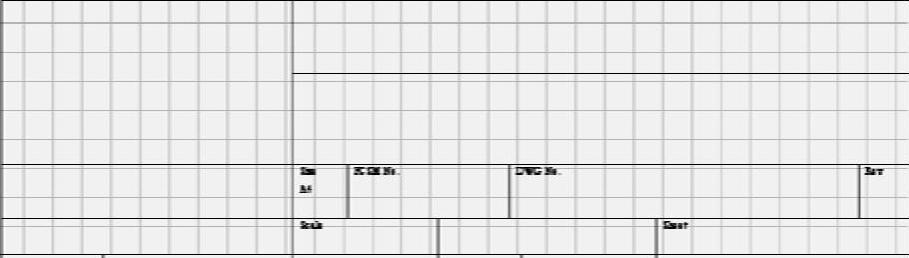

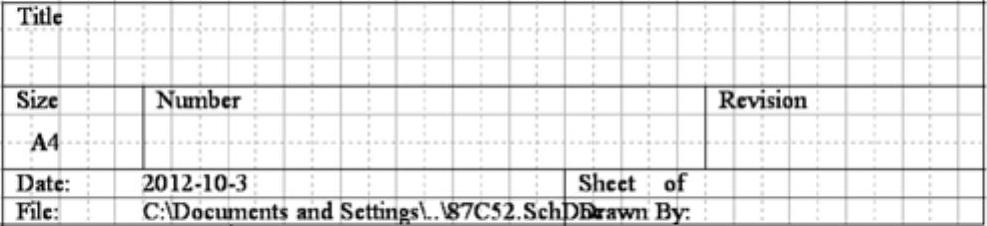

图3-10 标准型标题栏


图3-11 美国国家标准协会模式的标题栏

5)设置显示标题栏(Title Block)。单击“Title Block”选项前的复选框,复选框中为“√”表示选中该项,选中此项可以显示图纸标题栏。

6)设置显示参考边框(Show Reference Zones)。选中“Show Reference Zones”选项可以显示参考图纸边框。(www.daowen.com)

7)设置显示图纸边框(Show Border)。选中“Show Border”选项可以显示图纸边框。

8)设置显示图纸模板图形(Show Template Graphics)。选中“Show Template Graphics”选项可以显示图纸模板图形。

9)设置图纸边框的颜色(Border Color)。此选项可设置图纸边框的颜色,默认值为黑色。单击“Border Color”右侧的颜色显示框,如图3-12所示,之后将出现如图3-13所示的对话框,可以单击“Basic”、“Standard”和“Custom”选项卡,用鼠标选中想要选择的颜色,然后单击978-7-111-43150-3-Chapter03-15.jpg按钮即可。

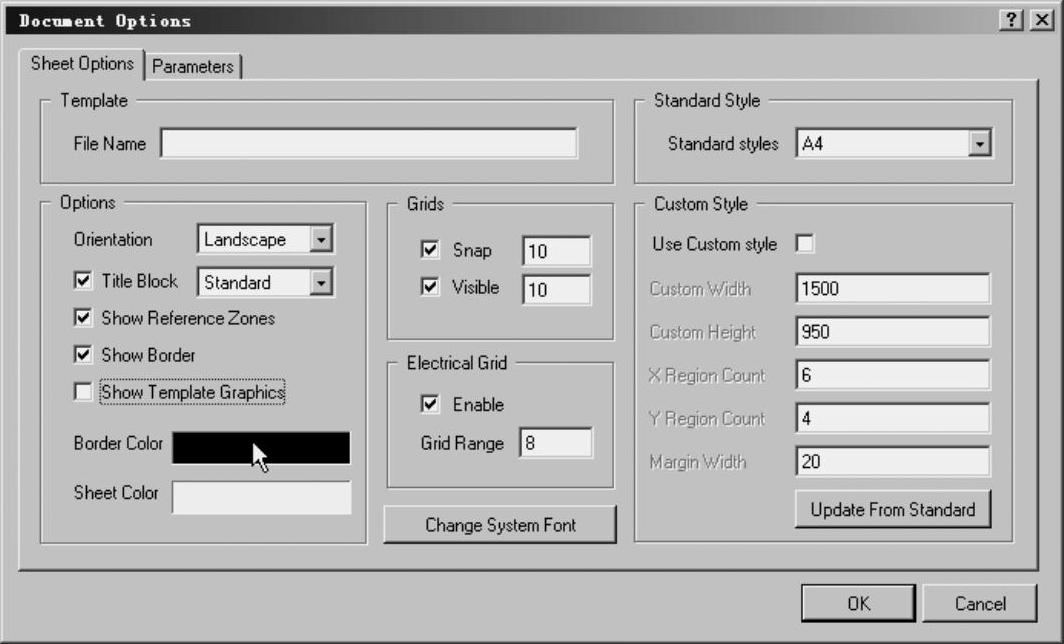

图3-12 图纸边框颜色栏

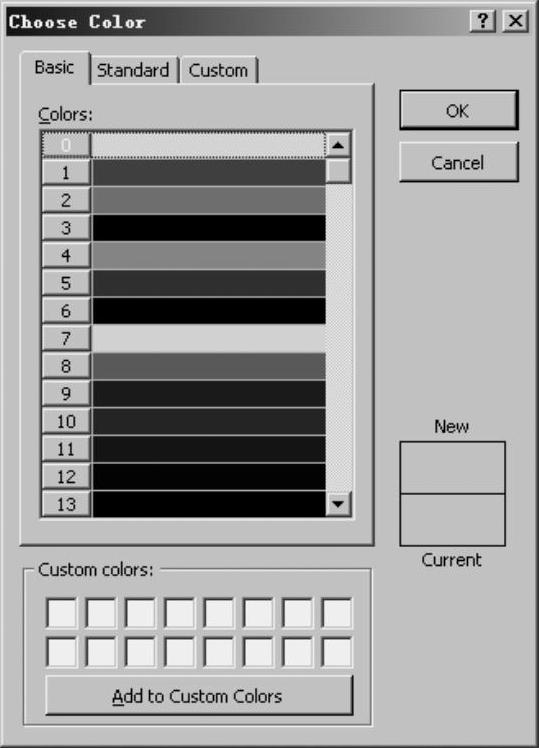

图3-13 选择图纸边框颜色

10)设置工作区的颜色(Sheet Color)。此项可设置图纸工作区的颜色。

11)设置图纸栅格(Grids)。此项设置包括两个部分:跳跃栅格(Snap)的设定和可视栅格(Visible)的设定,如图3-14所示。首先选中相应的复选框,然后在后面的文本框中输入所要设定的值。

●“Snap”:跳跃栅格。此项设置将影响放置原理图中项目的最小步长。也可以认为是原理图中各种要素坐标值的最小单位,设定值的系统默认单位为mil,即1/1000英寸。例如,“Snap”设定为“20”时,鼠标在拖动元器件时,元器件将以20mil为基本单位沿鼠标拖动方向跳跃。

●“Visible”:可视栅格。设置图纸上实际显示的栅格的距离,系统默认单位为mil。这里将两项的值均设定为“10”。

12)设置电气栅格(Electrical Grid)。选中该项时,系统在绘制导线时会以“Grid”栏中的设定值为半径,以鼠标箭头为圆心,向周围搜索电气节点。如果找到了此范围内最近的节点,就会把光标移至该节点上,并在该节点上显示出一个“×”。设置方法是:首先选中“Enable”前的复选框,然后在“Grid Range”后的文本框中输入所要设定的值,如“8”(单位为mil),如图3-15所示。

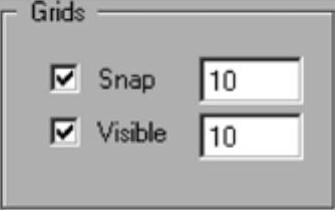

图3-14 图纸栅格的设定

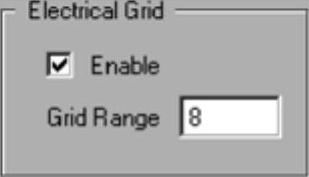

图3-15 电气栅格的设定

13)更改系统字体(Change System Font)。单击图3-6中的978-7-111-43150-3-Chapter03-20.jpg按钮,弹出更改系统字体对话框,如图3-16所示。电路原理图中元器件的引脚就是使用该项设定的字体。在对话框中设定好各项后,单击978-7-111-43150-3-Chapter03-21.jpg按钮即可。

14)自定义图纸格式。除了可以直接使用标准图纸格式外,还可以自定义图纸格式。自定义图纸格式的方法是用鼠标选中图3-6的“Use Custom style”复选框,然后在各选项后的文本框中输入相应的值即可,如图3-17所示。

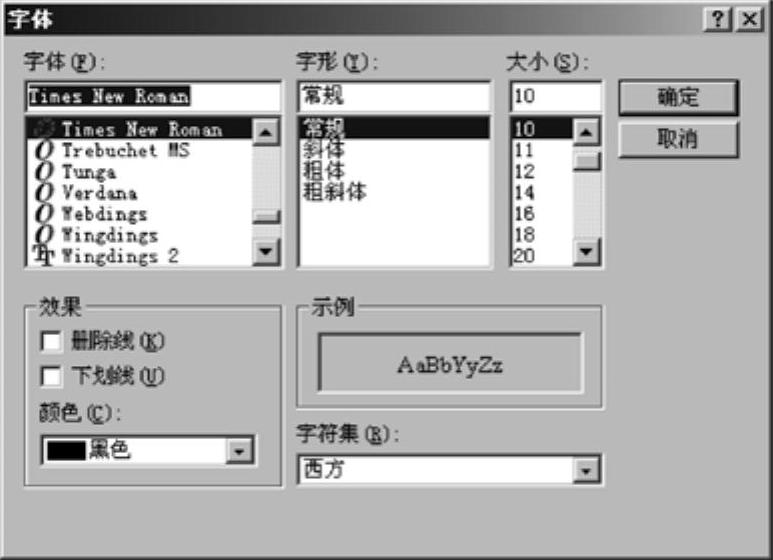

图3-16 “字体”对话框

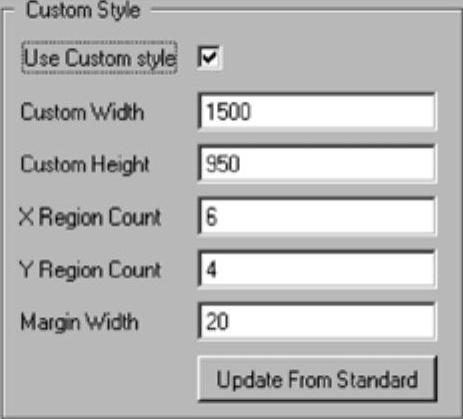

图3-17 自定义图纸格式

自定义图纸格式对话框中各选项意义如下。

●“Custom Width”:自定义图纸的宽度,默认单位为mil。

●“Custom Height”:自定义图纸的高度,默认单位为mil。

●“X Region Count”:X轴方向(水平方向)参考边框划分的等分个数。

●“Y Region Count”:Y轴方向(垂直方向)参考边框划分的等分个数。

●“Margin Width”:边框宽度。
