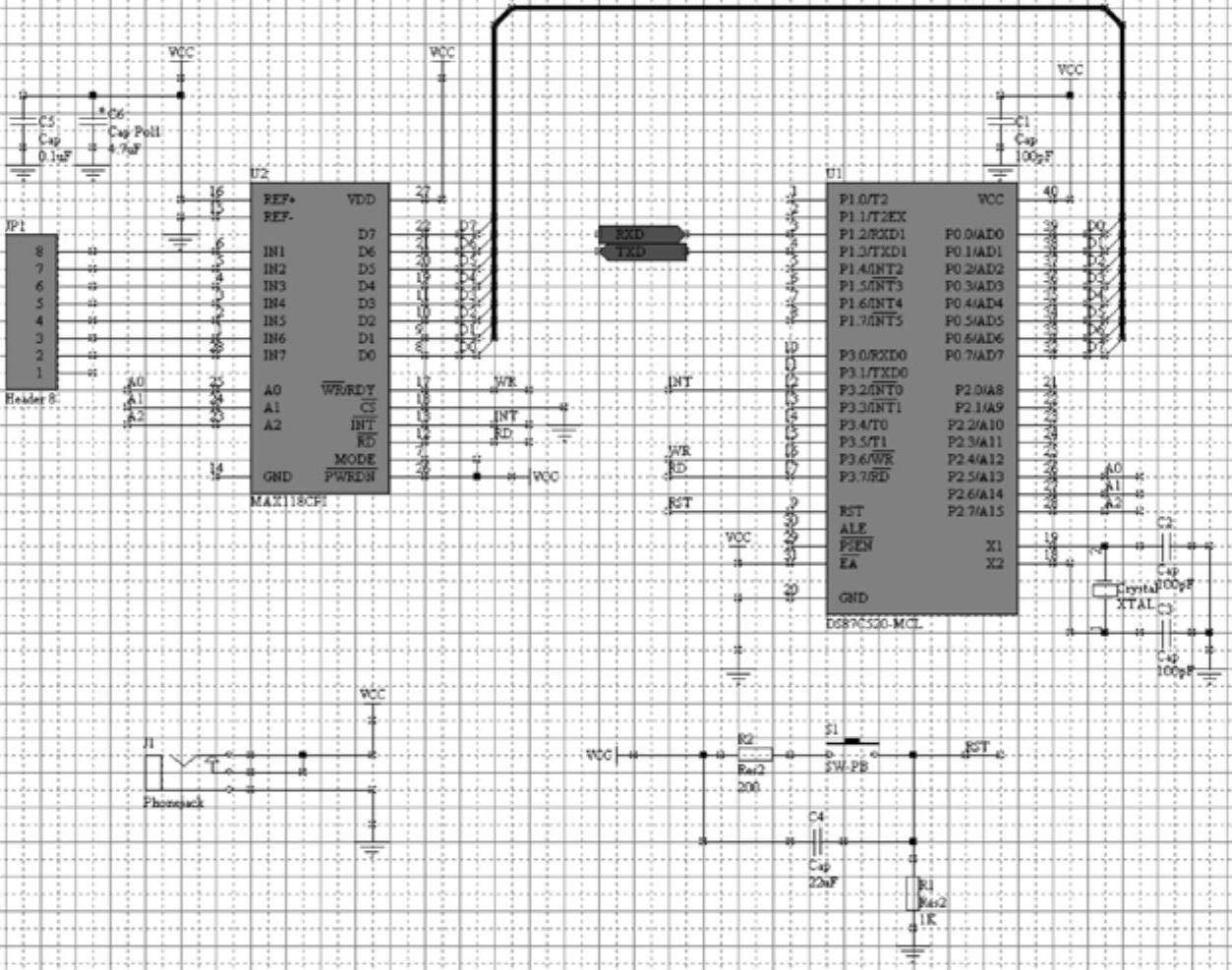

在熟悉原理图编辑器之后，下面以图3-2所示的电路原理图为例，详细介绍电路原理图的基本绘制过程。为使我们在画图的过程中做到心中有数，先了解图3-2所示电路的基本结构和功能。

图3-2 原理图设计实例

该电路的主要功能是完成模拟信号的数据采集，它主要由单片机芯片DS87C520-MCL和A/D转换芯片MAX118CPI以及一些插接件、电阻、电容和开关组成。

DS87C520-MCL是美信（Maxim）/达拉斯（Dallas）公司生产的8位微控制器，它的指令和引脚与常用的8051完全兼容，但在性能上全面超越8051。由于采用了全新设计的处理器内核，去掉了一些无用的时钟和存储周期，即使在相同主频的情况下，其处理速度也会比传统的8051快1.5～3倍，与此同时其时钟频率可以达到33MHz，并且内部集成16KB的EPROM和1KB的RAM、掉电复位电路、看门狗定时器等。

MAX118CPI同样是美信（Maxim）公司的产品，它是一款单+5V供电的8位8通道的高速A/D转换芯片，单通道转换时间为660ns，不需要外部时钟，内部有采样保持电路。出于校准的目的，其第8个转换通道在内部直接与高的参考电压相连。在本例中，高的参考电压就是电源电压。

下面就从新建工程开始，介绍这幅原理图的绘制步骤。

【实例3-1】 新建工程和原理图文件。

新建工程和原理图文件的过程，在第2章中已经进行了介绍，现在针对上述工程原理图进行简要回顾。

1）为新建工程在Windows中建立专用文件夹，用于保存工程进行中建立和系统产生的各种文件，便于日后文件管理。在这里，针对上面的例子，在“My Documents”中建立一个名为“AD System”的文件夹。

2）执行菜单命令“File”→“New”→“PCB Project”。(www.daowen.com)

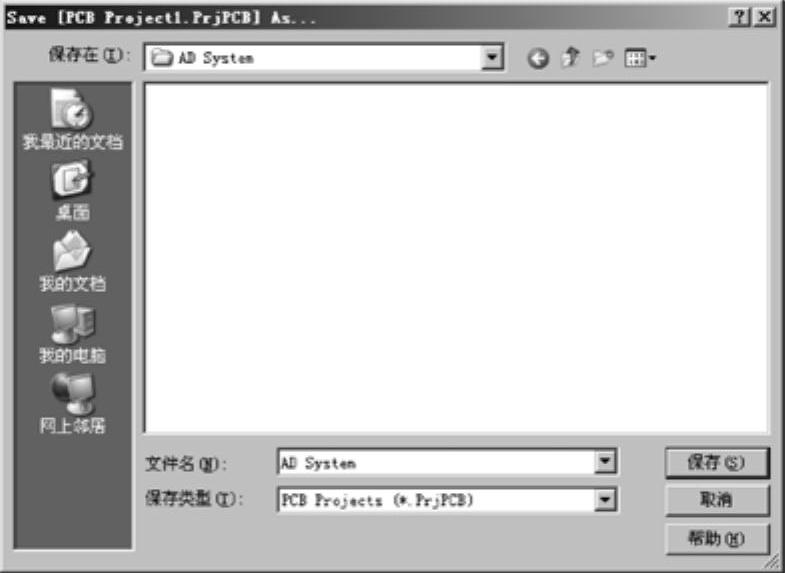

3）执行菜单命令“File”→“Save Project”，在弹出的保存工程对话框中键入“AD System”文件名，并保存在第1）步中建立的文件夹下，如图3-3所示。

图3-3 保存工程文件

4）执行菜单命令“File”→“New”→“Schematic”，在刚才建立的工程中新建原理图。

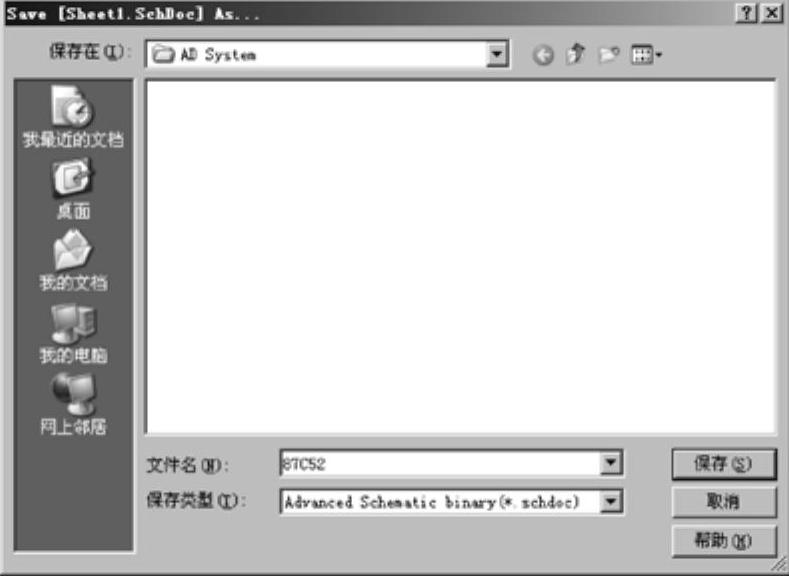

5）执行菜单命令“File”→“Save”，在弹出的对话框中键入新建原理图的文件名。在此以“87C52”为该原理图文件名，并保存在第1）步中建立的文件夹下，如图3-4所示。

图3-4 保存原理图文件

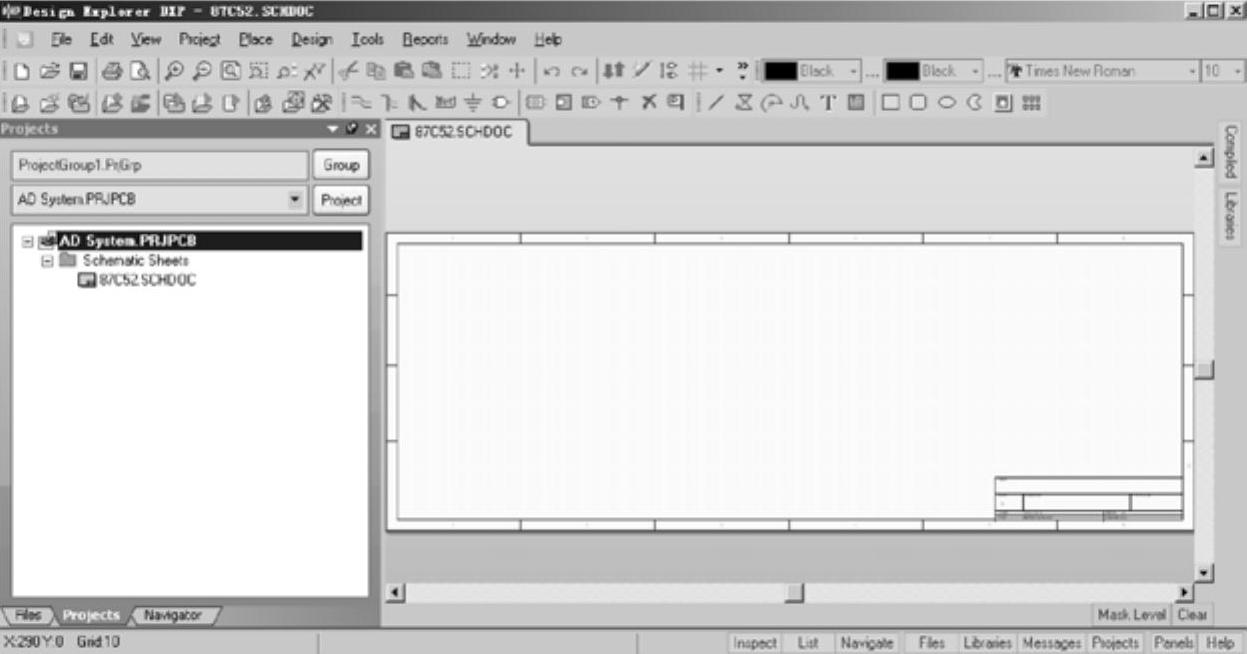

6）保存完后，一个新的工程和原理图文件就建立了，如图3-5所示。

图3-5 新建工程和原理图文件后的窗口
