利用Protel DXP复制、粘贴、对齐、排放的编辑方式，实现电容并联电路原理图的设计。效果如图2-65所示。

1）建立新原理图文档。执行菜单命令“File”→“New”→“Schematic”，建立自由文档“Sheet1.SchDoc”，如图2-66所示。

2）从“Miscellaneous Devies.IntLib”库中放置电容元件“Cap Semi”。设置元件标号为C1，容值为0.01μF（图中标注为0.01uF）。

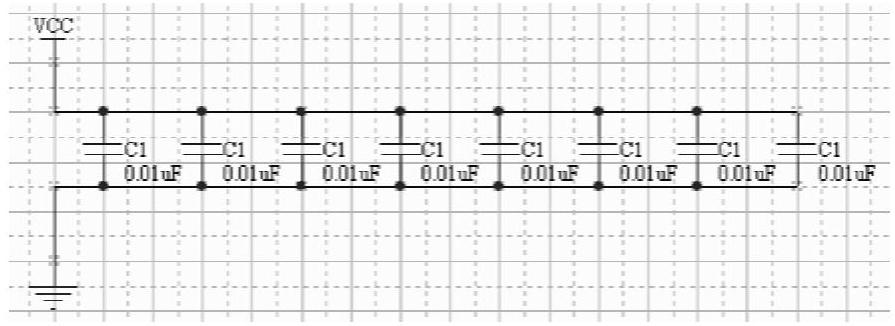

图2-65 电容并联电路

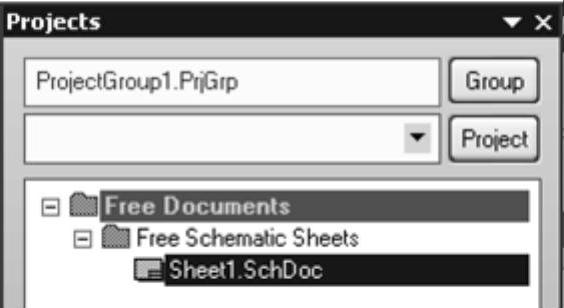

图2-66 新建SCH文件

为了去除干扰，电路中往往在一些芯片的电源和地引脚间加一些去耦电容。由于各芯片添加的电容一样，有时，不必一一将它们放置在各自的芯片旁边，而是方便地把它们放在一起，接在电源、地上，转换PCB时，再将它们分置于各芯片的电源和地引脚间。

3）单击电容C1，使之选中，如图2-67所示。

4）使用主工具栏中的复制按钮，使选中对象进入剪贴板。

5）使用主工具栏中的粘贴按钮，进行一次粘贴，从而复制产生了一个对象，结果如图2-68所示。

图2-67 选中对象C1

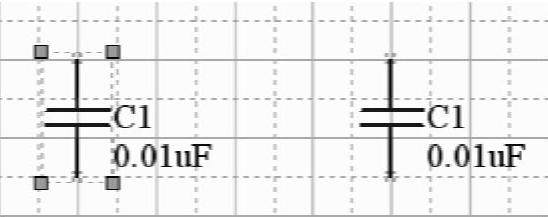

图2-68 复制对象C1

6）使用粘贴按钮，多次复制粘贴，共创建8个对象，如图2-69所示。

在“Edit”→“Align”子菜单下，有一些对齐工具，可以分别实现各种水平对齐，垂直对齐。现在，使用“Edit”→“Align”综合对齐工具，完成对齐操作。

7）单击主工具栏上的框选按钮，拖动虚线框选中所有凌乱放置的元件。

8）执行菜单命令“Edit”→“Align”，打开“Align Objects”（对齐对象）对话框，选择“Horizontal Alignment”（水平对齐）选项组中的“Distribute equally”（等距分布）单选按钮，使水平方向等间距排放；选择“Vertical Alignment”（垂直对齐）选项组中的“Top”（顶对齐）单选按钮，使垂直方向顶部对齐；选中“Move primitives to grid”复选框，使移动后的对象就近移动到网格。设置情况如图2-70所示。

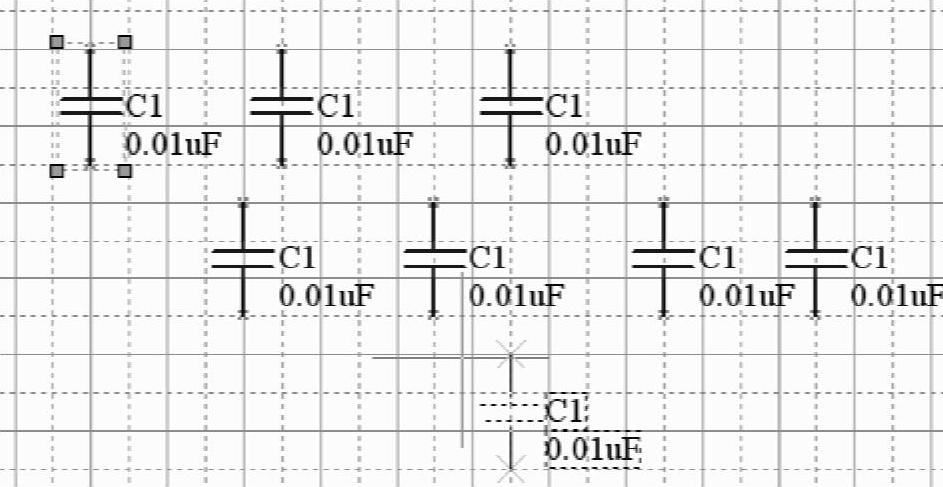

图2-69 复制多次对象(www.daowen.com)

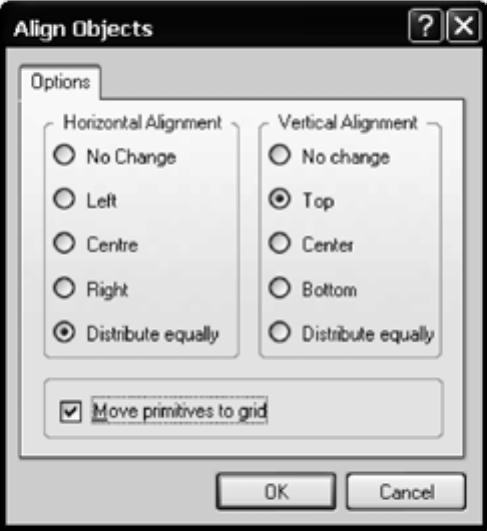

图2-70 综合对齐设置对话框

9）设置完成后，单击按钮，图中选中对象按照设置排列整齐，且自动移动到相近的网格上。排列结果如图2-71所示。

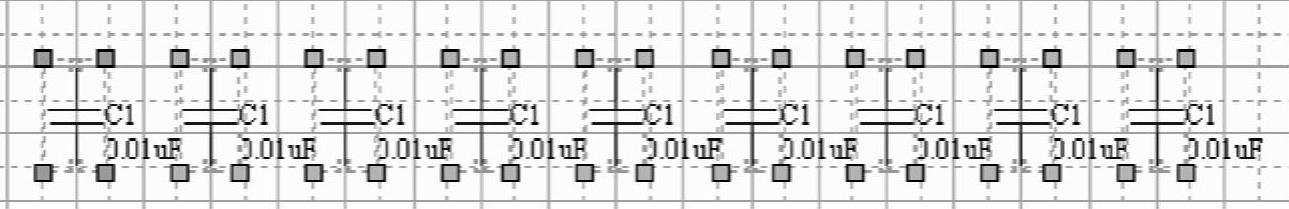

图2-71 选中对象水平等间距按顶部对齐排列

10）将阵列排放的8个电容连接到电源和地网络上，如图2-72所示。

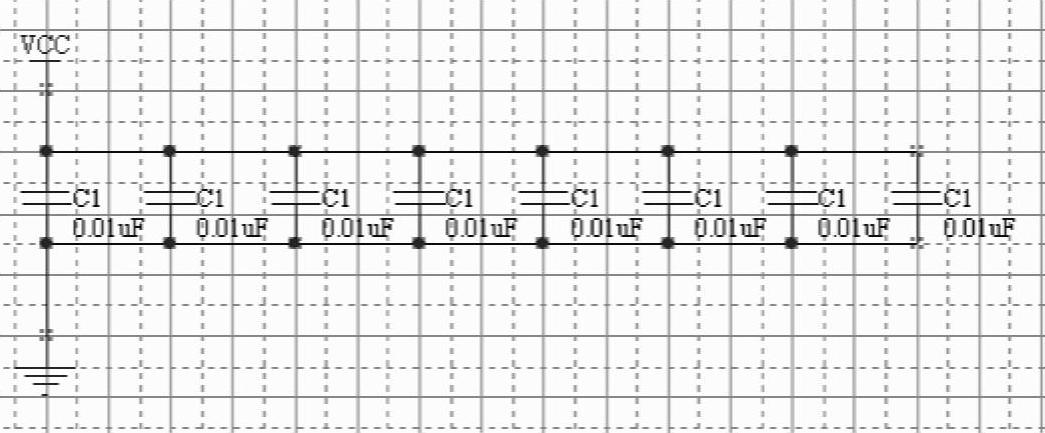

图2-72 电容连接到电源和地网络上

11）现在想将接到VCC和GND符号之间的连线向左边移动，使视图好看些。可以按住＜Ctrl＞键，拖动连接VCC符号的连线向左移，完成后，以同样的方式移动连接到GND符号的连线，连线连同它们的符号一起向左移动了。

通过使用阵列粘贴方法也可以实现对象的复制。在“Drawing”工具栏中有一个阵列粘贴命令，如图2-73所示。

首先选择一个元件，然后单击该按钮后，出现阵列粘贴设置的对话框。如果希望以50的间距水平放置8个电容，且电容的元件标号为Cl、C2、…、C8。那么在“Placement Variables”（放置变量）选项组的“Item Count”文本框输入要粘贴的数量为“7”，在“Text Increment”（文本增量）文本框输入“1”。在“Spacing”选项组的“Horizontal”文本框输入水平间距“50”，在“Vertical”文本框输入垂直间距“0”。设置情况如图2-74所示。

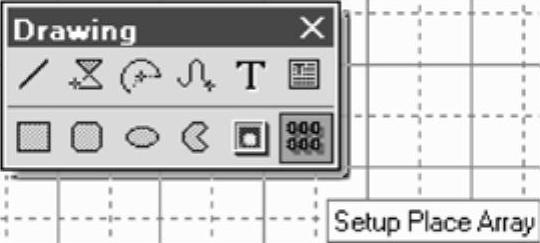

图2-73 阵列粘贴命令

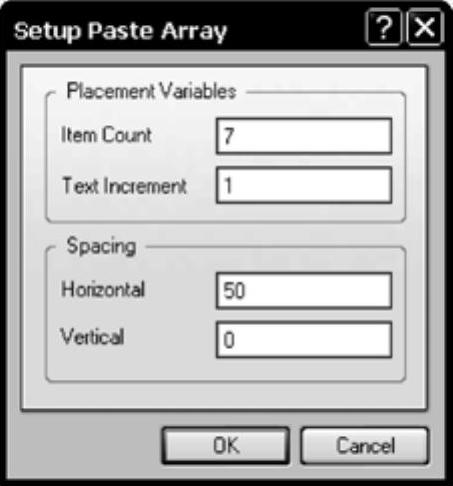

图2-74 设置阵列粘贴参数

设置好后，单击按钮，出现十字光标，移动光标到放置位置，按确认键，粘贴对象依次按间距50水平排列在光标确认点之后，如图2-75所示。

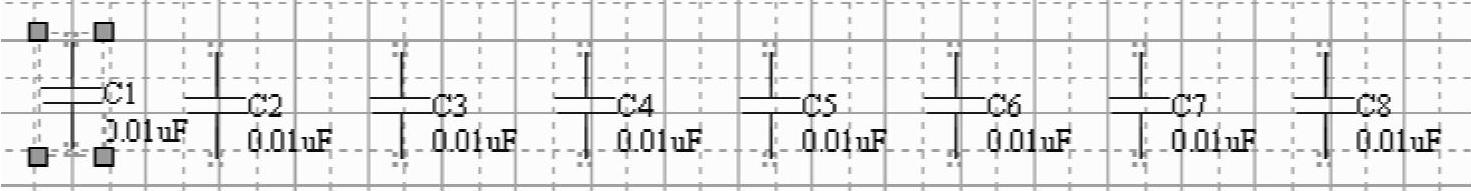

图2-75 完成阵列粘贴

如果希望元件标号按双位增加，则在“Text Increment”（文本增量）文本框中输入“2”。
