设置页面属性及打印比例详解

如果Windows操作系统中还没有安装打印机,请参考有关资料安装打印机。

【实例2-14】 页面设置。

1)执行页面设置命令。执行菜单命令“File”→“Page Setup”。

2)设置原理图打印属性对话框。执行完上一步操作后,系统打开原理图打印属性设置对话框,如图2-56所示。

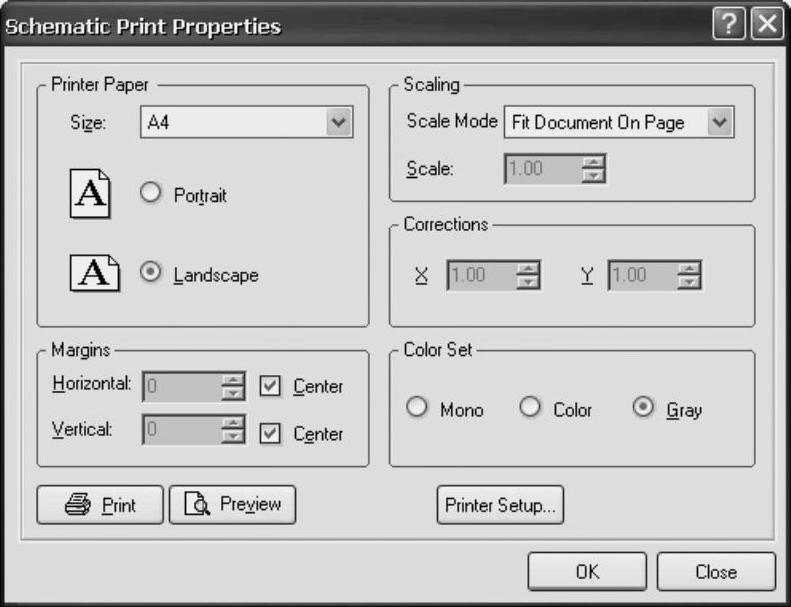

图2-56 原理图打印属性设置对话框

在此对话框中可以对打印所使用的纸张大小、纸张方向、页边距、打印比例和打印颜色等进行设置。

●“Printer Paper”(选择打印纸张),在Size下拉列表框中可以选择所用打印纸张的尺寸,如图2-57所示。

●“Margins”(页边距设定)。

●“Scaling”(设置打印比例),在“Scaling”下拉列表中选择“Fit Document On Page”时,如图2-58所示,整张图纸将打印在一张纸上(纸张大小为前面所定义的大小)。在“Scaling”下拉列表中选择“Scaled Print”时,整张图纸将以定义的比例打印在一张或几张纸上,这由定义的比例和所选纸张大小而定。

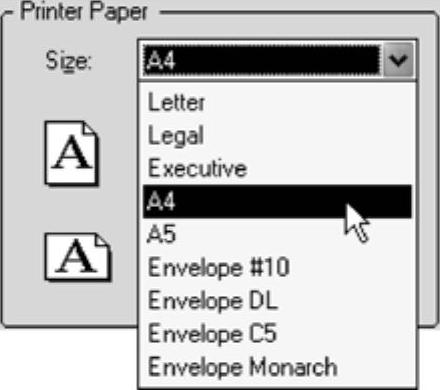

图2-57 选择打印纸张的尺寸(www.daowen.com)

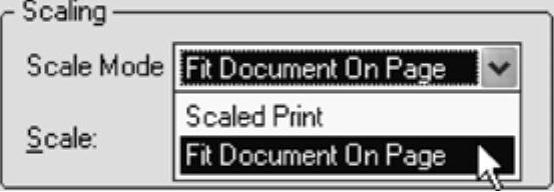

图2-58 打印比例下拉列表

●“Corrections”(修正打印比例),如对打印大小不太满意,可以在“Scaling”(设置打印比例)中选择“Scaled Print”后,对“Corrections”项进行设置,对打印结果的X向和Y向的尺寸进行规定比例的缩放,缩放比例可以填写在对话框相应的X和Y后,如图2-59所示。

●“Color Set”(设置打印颜色类型),可以对打印的颜色类型进行设置,如图2-60中,可以选择单色(Mono)、彩色(Color)和灰度(Gray)3种打印类型。

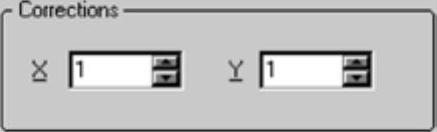

图2-59 设置修正比例

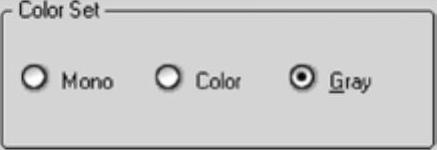

图2-60 设置打印颜色类型

在设置完各项原理图打印属性后,可以对打印效果进行预览。在原理图打印属性设置对话框中,单击978-7-111-43150-3-Chapter02-104.jpg按钮,可以看到设置后的打印效果,如图2-61所示,如果对预览效果不满意,可以从第一步开始重新设置页面属性。

3)单击978-7-111-43150-3-Chapter02-105.jpg按钮,完成原理图打印页面属性的设置。
