单击主工具栏的按钮。每进行一次操作，工作区域相应放大一次。单击主工具栏的按钮或执行菜单命令“View”→“Zoom Out”，如图2-23所示。每进行一次操作，工作区域相应缩小一次。

1.不同比例显示

“View”菜单命令有“50%”、“100%”、“200%”和“400%”4种显示比例供选择，如图2-23所示。同一命令不能重复执行多次。

2.以最大比例在工作区显示整张图纸

当需要查看整张电路原理图时，可以执行菜单命令“View”→“Fit Document”，见图2-23。

3.以最大比例在工作区显示所有对象

当需要在工作区中查看电路原理图上的所有对象时（不是整张图纸），在主工具栏中单击按钮或执行菜单命令“View”→“Fit All Objects”，参见图2-23。

4.放大选定区域

选定放大区域的方法有两种，一种方法是确定长方形放大区域的对角两顶点位置，另一种方法是确定长方形放大区域的中心和一个边界顶点位置。

（1）放大由两个对角顶点所确定的区域

在主工具栏中单击按钮或执行菜单命令“View”→“Area”，参见图2-23。移动十字光标到目标区域左上方，单击，确定放大区域的左上方顶点，接着拖动鼠标，如图2-24所示，将光标移到对角线的另一个顶点位置，单击确认，即可使整个工作区显示放大后的选定区域。

(www.daowen.com)

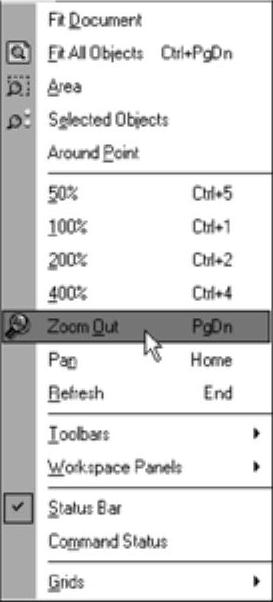

图2-23 “View”菜单项的组成

图2-24 选择放大区域

（2）放大由中心点和边界顶点所确定的区域

该方式是通过确定选定的长方形区域的中心和一个边界顶点的位置，确定所要进行放大的区域。首先执行菜单命令“View”→“Around Point”，参见图2-23。然后移动十字光标到目标区域的中心，单击确定放大区域的中心，接着将光标移到选定区域的某一角，单击确认，即可将选定区域放大显示在整个工作区中。

5.移动显示中心

当需要移动工作区显示的中心时，可利用菜单命令“View”→“Pan”。首先在原理图上将鼠标箭头移到希望成为显示中心的目标点。然后按快捷键＜V＞→＜N＞执行该命令，目标点的位置就会移到工作区的中心位置显示。进行下一次操作之前，即使鼠标箭头当前的位置就是下一个目标点，也应该移动鼠标，否则操作无效。

6.放大选定的元器件

先在原理图上单击希望放大的元器件，然后可以执行菜单命令“View”→“Selected Objects”，或者在主菜单上单击按钮即可。

7.刷新画面

设计时会发现，在滚动画面、移动元器件等操作后，有时会出现画面显示残留的斑点、线段或图形变形等问题，虽然并不影响电路的正确性，但不美观。这时，可以执行菜单命令“View”→“Refresh”来刷新画面，参见图2-23。
