印制电路板编辑器实际上就是一个PCB设计系统，通常在完成电路原理图的基础上，在该系统中进行印制电路板的设计。

【实例1-6】 新建一个印制电路板（PCB）文件。

1）执行菜单命令“File”→“New”→“PCB”，启动PCB编辑器。

2）进入PCB编辑器后，整个窗口已经和刚才大不相同，在工具栏中出现了很多按钮。如果此前已经打开了一个工程文件，新建的PCB文件会自动加入到当前工程中，并列于PCBs文件夹下。例如，打开“My first project.PRJPCB”工程文件后，再执行第1步操作，一个系统默认名称为“PCB1.PcbDoc”的PCB文件会自动加入到“My First project.PRJPCB”工程中，如图1-34所示。

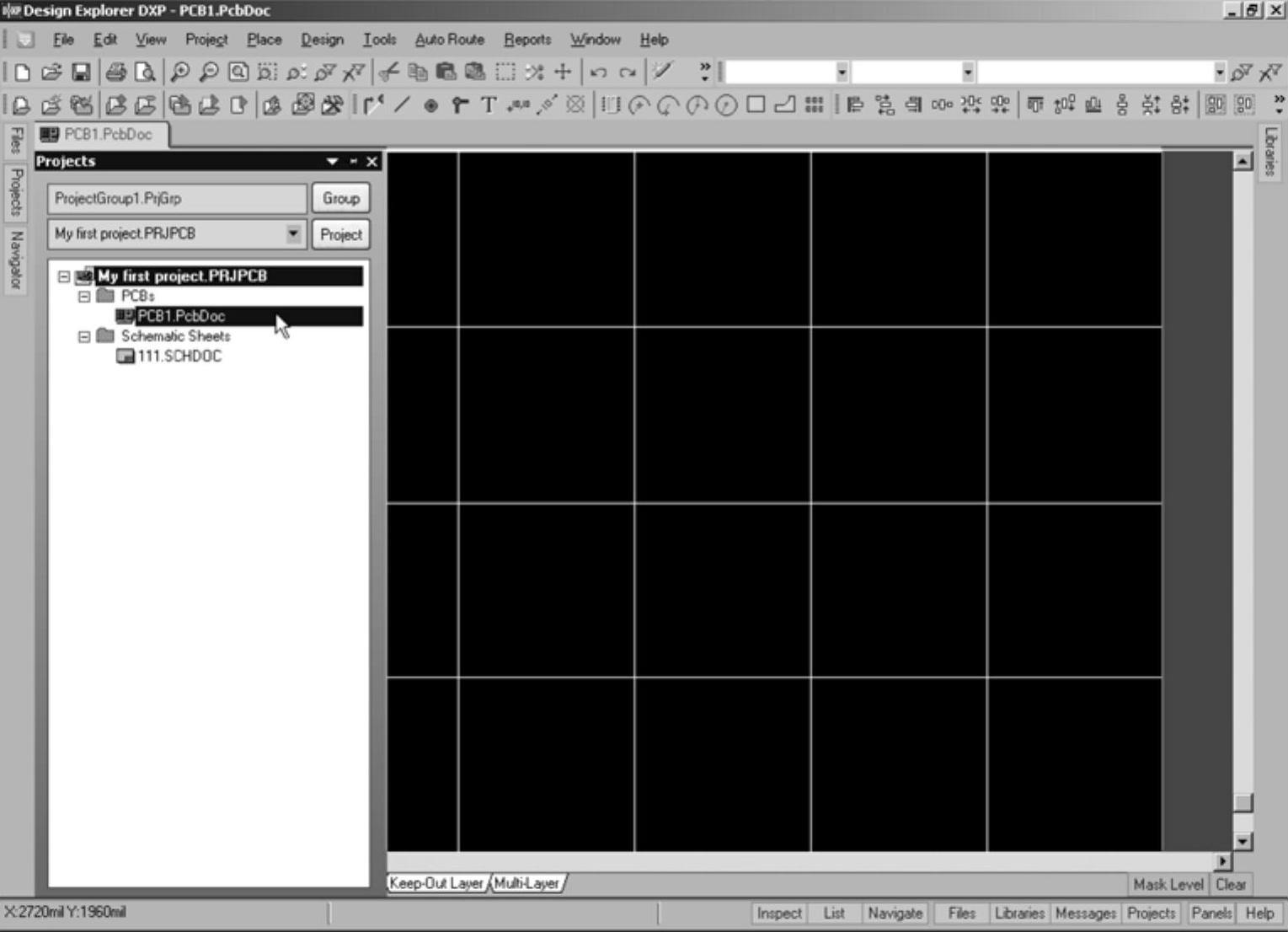

图1-34 新建的印制电路板（PCB）文件

3）执行菜单命令“File”→“Save”，在弹出的保存文件对话框中，选择合适的路径并输入相应的文件名“111”后，单击按钮。此时在工程面板“Projects”中，可以看到一个名为“111.PCBDOC”的印制板文件已加入到工程“My first project.PRJPCB”当中了，如图1-35所示。(www.daowen.com)

如果未打开任何工程或者将已打开的工程全部关闭，再执行菜单命令“File”→“New”→“PCB”，此时会建立一个自由的印制板（PCB）文件（Free PCBs），保存后它不隶属于任何工程，如图1-36所示。

图1-35 保存后的“Projects”面板显示

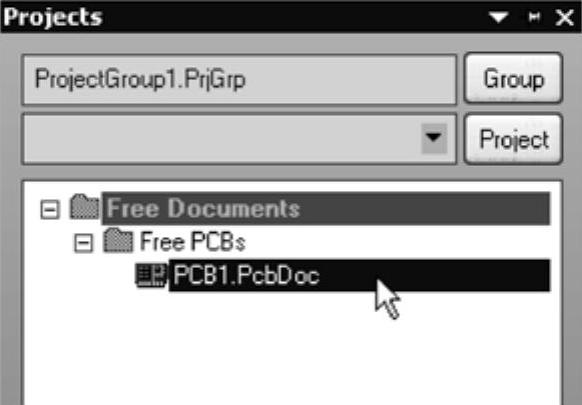

图1-36 新建的自由印制板（PCB）文件
