按照一般的设计流程,在进行设计时,应当先建立一个工程。为便于文件管理,首先建立一个专门存放所有的与此工程相关文件的文件夹。

【实例1-3】 创建一个电路板设计工程。

1)执行菜单命令“File”→“New”→“PCB Project”后,“Projects”面板就会出现一个新建工程文件,如图1-27所示。

2)执行菜单命令“File”→“Save Project”,在弹出的对话框中,将存储位置定位到新建的文件夹,在文件名栏中键入“My first project”后,单击978-7-111-43150-3-Chapter01-69.jpg按钮即可。

保存工程文件后,“Projects”面板中的工程文件名会由默认的“PCB Project1.PrjPCB”变成输入的文件名,如图1-28所示。

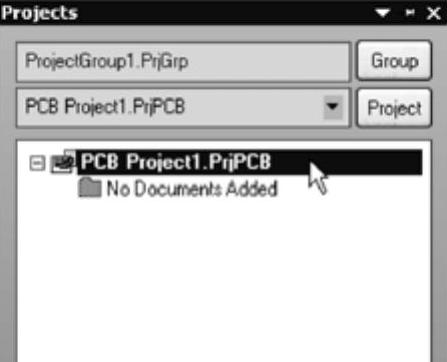

图1-27 新建工程文件

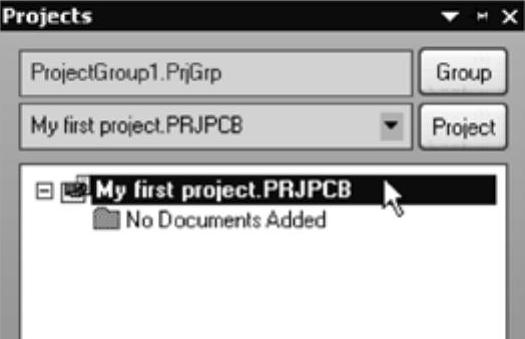

图1-28 保存后的工程文件

其中,978-7-111-43150-3-Chapter01-72.jpg的含义是当前工程中没有任何文件。(www.daowen.com)

这样,就建立了一个新的工程文件,该工程中所有单个文件之间的关联信息都将保存在该工程文件中。建立新的PCB工程还有其他方法,例如,在“Files”面板中的“New”栏中选择“Blank Project(PCB)”选项来建立一个PCB工程文件,如图1-29所示。

【实例1-4】 关闭和打开电路板设计工程。

1)在“Projects”面板中,用鼠标右键单击需关闭的工程文件名。在弹出的命令菜单中选择“Close Project”选项,即可关闭该工程,如图1-30所示。

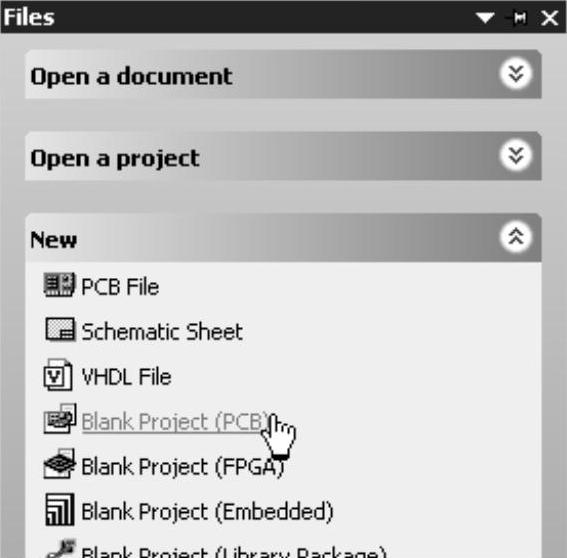

图1-29 通过“Files”面板中的“New”栏新建PCB工程

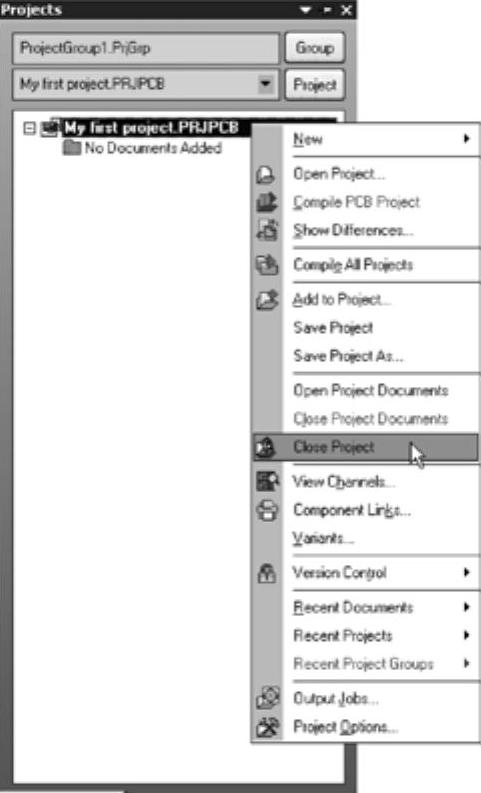

图1-30 关闭工程

2)执行菜单命令“File”→“Open Project”,或在“Files”面板中选择“Open a Project”中的选项可以打开已有的工程。
