Protel DXP的菜单栏 – 设计入口与功能介绍

Protel DXP的菜单栏是启动和优化设计的入口,它具有命令操作、参数设置等功能。进入Protel DXP,首先看到的菜单有“File”、“View”、“Project”、“Window”和“Help”5个下拉菜单,如图1-5所示。

1.“File”菜单

“File”菜单主要用于文件的新建、打开和保存等,如图1-6所示。


图1-5 菜单栏

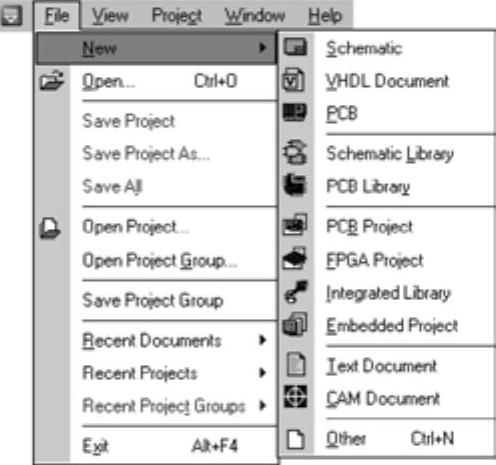

图1-6 “File”菜单

下面介绍“File”菜单各个选项及功能。

1)“New”:新建一个文件,主要的文件类型有以下几种。

978-7-111-43150-3-Chapter01-7.jpg原理图文件。

978-7-111-43150-3-Chapter01-8.jpg:VHDL文件。

978-7-111-43150-3-Chapter01-9.jpg:PCB文件。

978-7-111-43150-3-Chapter01-10.jpg:原理图库文件。

978-7-111-43150-3-Chapter01-11.jpg:PCB库文件。

978-7-111-43150-3-Chapter01-12.jpg:PCB工程文件。

978-7-111-43150-3-Chapter01-13.jpg:FPGA工程文件。

978-7-111-43150-3-Chapter01-14.jpg:集成库文件。

978-7-111-43150-3-Chapter01-15.jpg嵌入式工程文件。

978-7-111-43150-3-Chapter01-16.jpg:文本文件。

978-7-111-43150-3-Chapter01-17.jpg:CAM文件。

2)“Open”:打开Protel DXP可以识别的已有文件。

3)“Save Project”:保存当前工程。

4)“Save Project As”:当前工程另存为。

5)“Save All”:保存当前打开的所有文件。

6)“Open Project”:打开工程。

7)“Open Project Group”:打开工程组。

8)“Save Project Group”:保存工程组。

9)“Recent Documents”:最近打开过的文件。

10)“Recent Projects”:最近打开过的工程。

11)“Recent Projects Groups”:最近打开过的工程组。

12)“Exit”:退出Protel DXP。

2.“View”菜单

“View”菜单用于工具栏状态栏命令行等的管理,并控制各种工作窗口面板的打开和关闭,如图1-7所示。

下面介绍“View”菜单各选项的功能。

1)“T oolbars”:控制工具栏的显示与隐藏,它包含如图1-8所示的子项。

●“No Document Tools”:选中该子项,工具栏中将显示978-7-111-43150-3-Chapter01-18.jpg。(www.daowen.com)


●“Customize”:系统资源个性化修改命令。

2)“Workspace Panels”:包含如图1-9所示的子项,它用于工作窗口面板的显示控制,选择其中子项,将会显示对应的工作窗口面板。


图1-7 “View”菜单

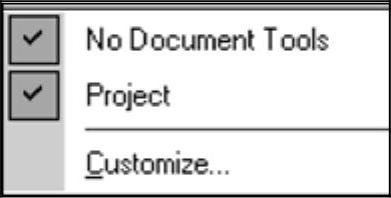

图1-8 “Toolbars”菜单子项

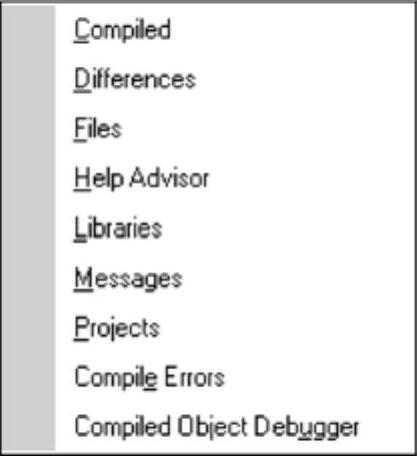

图1-9 “Workspace Panels”菜单子项

3)“Status Bar”:选中该选项,浏览器主窗口下方将出现如图1-10所示的状态栏和标签栏。


图1-10 状态栏和标签栏

4)“Command Status”:选中该选项,浏览器画面下方将出现如图1-11所示的命令行。


图1-11 命令行

3.“Project”菜单

“Project”菜单中各选项主要用于整个设计工程的编译、分析和版本控制,当尚未打开任何工程时,“Project”下拉菜单栏中除“Add Existing Project”、“Add New Project”、“Version Control”选项外,其他选项为灰色,处于不可用状态,如图1-12所示。

下面介绍当前可用菜单选项的功能。

●“Add Existing Project”:添加已有工程。

●“Add New Project”:添加一个新工程。

●“Version Control”:版本控制。

其他命令将会在后续章节中介绍。

4.“Window”菜单

“Window”菜单主要用于窗口大小和位置的管理,如图1-13所示。

●“Arrange All Windows Horizontally”:窗口水平平铺。

●“Arrange All Windows Vertically”:窗口纵向平铺。

●“Close All”:关闭所有工程。

5.“Help”菜单

“Help”菜单用于打开帮助文件,如图1-14所示。

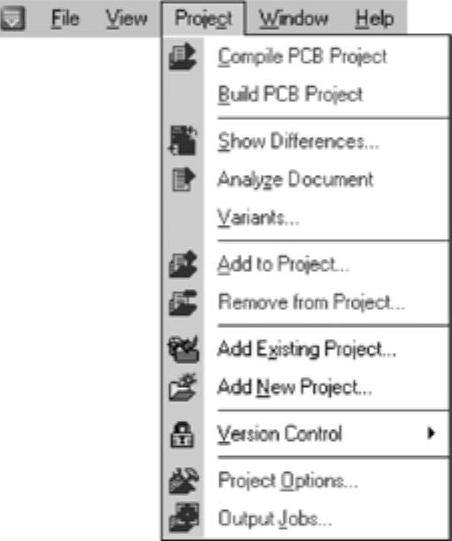

图1-12 “Project”菜单

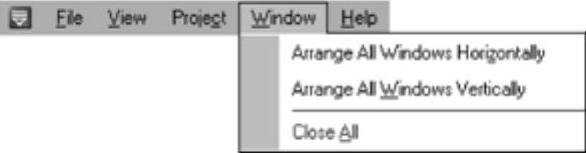

图1-13 “Window”菜单

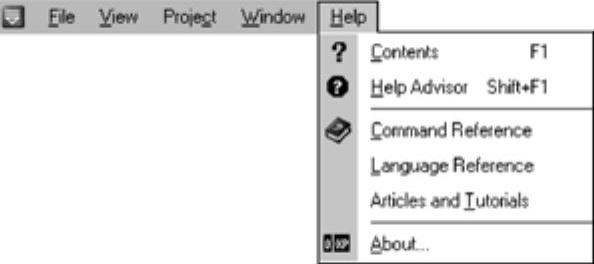

图1-14 “Help”菜单
