厚度检测（Thickness Check）用于检测模型的厚度是否有过大或过小的现象。厚度检测也是拆模前必须做的准备工作之一。下面以图6.2.1所示的模型为例来说明UG NX 11.0中厚度分析的一般操作过程。

Step1.打开D：\ug11.3\work\ch06.02\cover_parting_023.prt文件。

Step2.选择命令。选择下拉菜单命令，系统弹出如图6.2.2所示的“检查壁厚”对话框（一）。

图6.2.1 厚度分析模型

图6.2.2所示“检查壁厚”对话框（一）中部分选项的说明如下。

● 选项卡：在其中用户可以设置厚度公差、最大间距和计算方法等，并且此选项卡中可以反映检查结果（平均厚度和最大厚度）。

● 选项卡：可以帮助用户设置检查结果的显示方法，选择要检查的面和更改选定面的颜色等。

● 选项卡：在其中用户可以设置范围类型、检查的壁厚范围、不同壁厚的代表颜色等信息。在分析过程中如果系统默认设置不能满足用户要求，或者是用户只需分析部分区域的厚度等，用户可以在此选项卡中自行设置。

Step3.检查塑件厚度。“检查壁厚”对话框中的设置保持系统默认设置，单击按钮，此时在“检查壁厚”对话框中会出现被检查塑件的平均厚度和最大厚度等信息；模型会在不同的厚度区域显示不同颜色（图6.2.3），并且在图形区中出现厚度对比条（图6.2.4）。

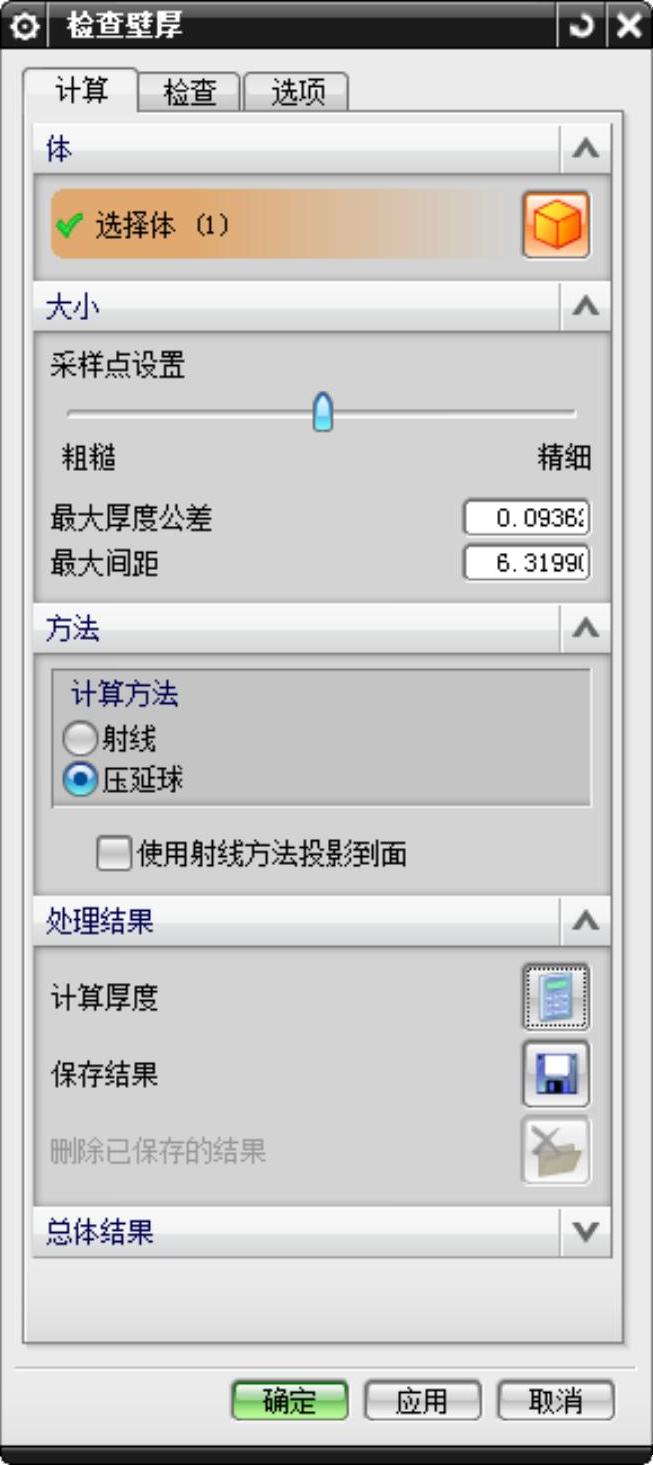

图6.2.2 “检查壁厚”对话框（一）

说明：在厚度对比条中的不同颜色代表不同的厚度区域，用户需要结合“检查壁厚”对话框中反映的平均壁厚和最大壁厚来观察（系统默认时的设置是越接近红色表示此区域的壁厚越厚）。

Step4.改变壁厚范围。在“检查壁厚”对话框中选择选项卡，在文本框中输入值15，单击按钮，此时的模型颜色（图6.2.5）及厚度对比条（图6.2.6）都会发生相应的变化。

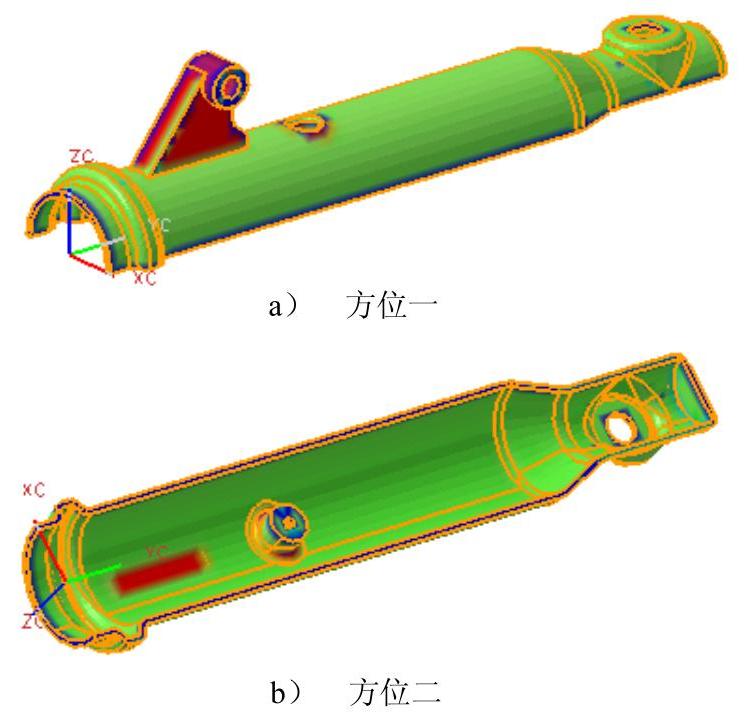

图6.2.3 着色模型（一）(www.daowen.com)

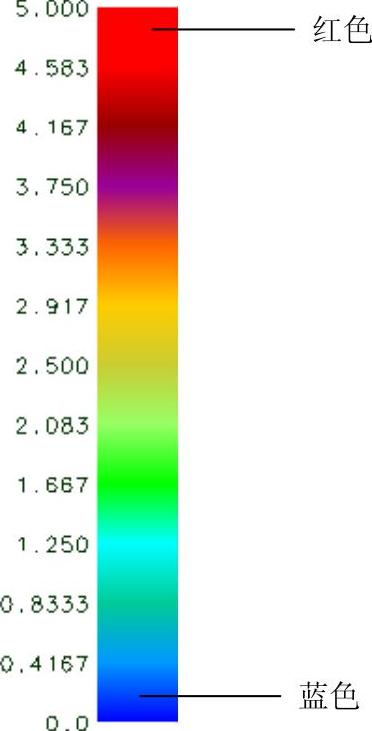

图6.2.4 厚度对比条（一）

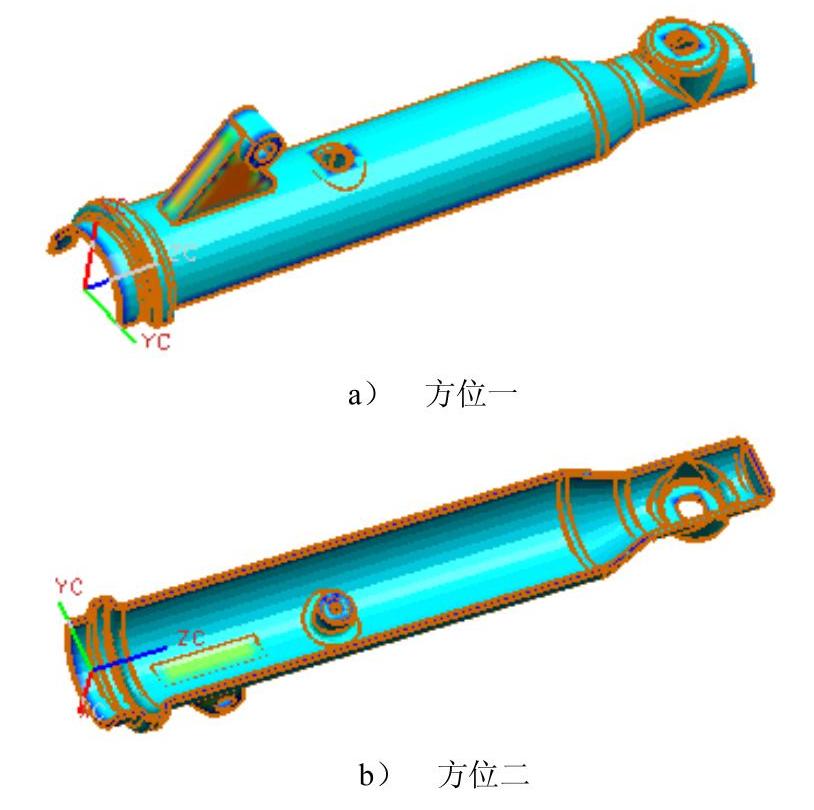

图6.2.5 着色模型（二）

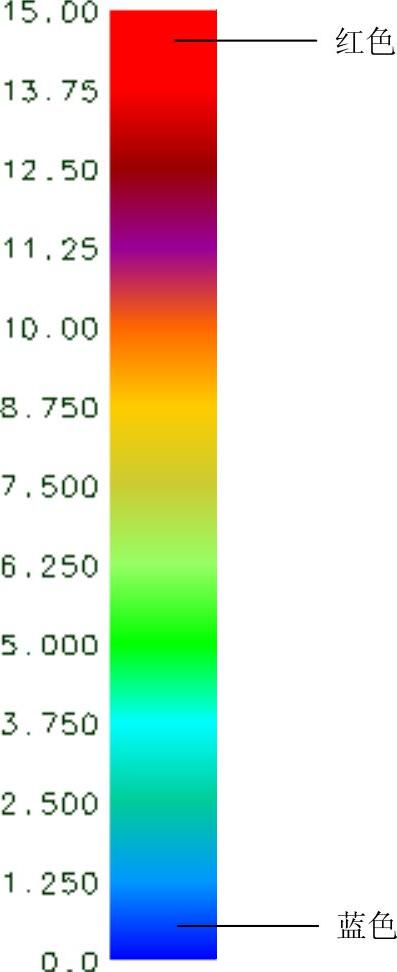

图6.2.6 厚度对比条（二）

Step5.指定被检查区域。在“检查壁厚”对话框中选择选项卡，取消选中复选框，在图形区选择图6.2.7所示的两个面。

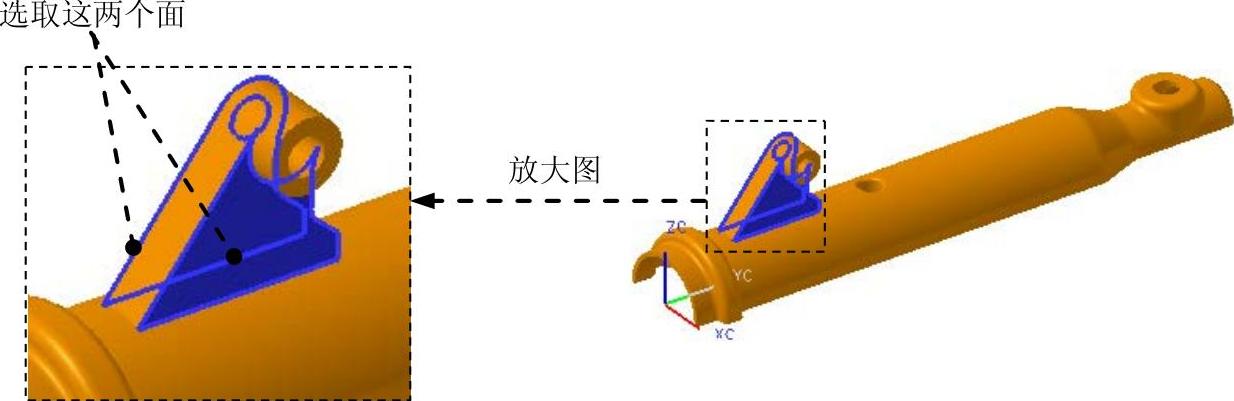

图6.2.7 选择分析区域

Step6.检查指定区域厚度。“检查壁厚”对话框中的其他设置保持系统默认设置，单击按钮，检查结果如图6.2.8所示，同时在图6.2.9所示的“检查壁厚”对话框（二）中能看到面厚度的相关信息。

图6.2.8 检查结果

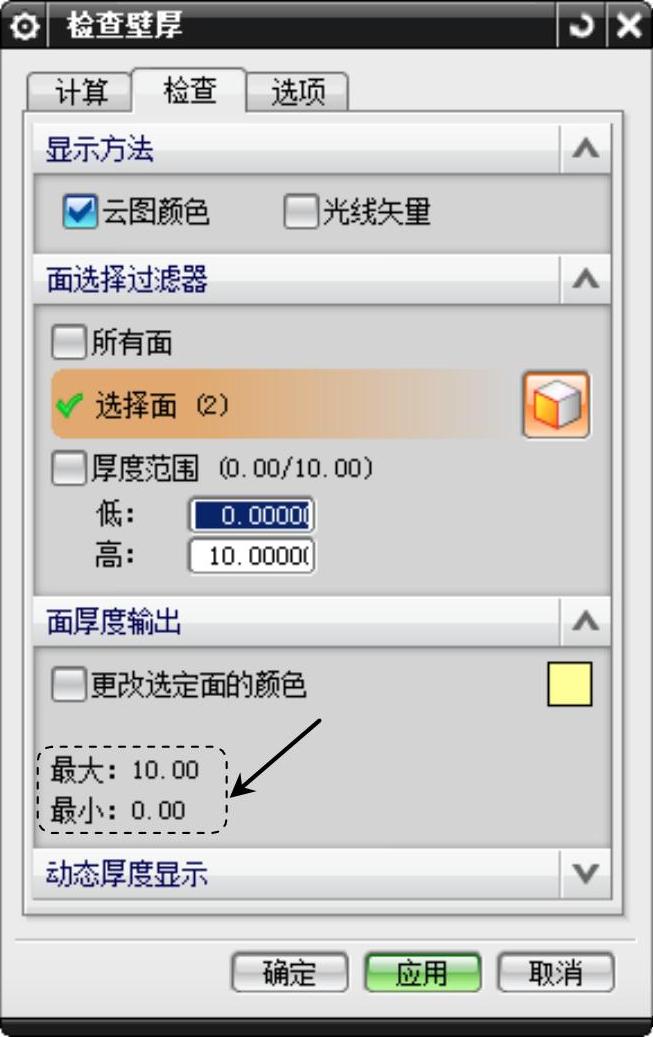

图6.2.9 “检查壁厚”对话框（二）

Step7.完成模型检查。在“检查壁厚”对话框（二）中单击按钮，完成塑件的壁厚检查。
