在完成分型线的创建后，当分型线不在同一个平面或拉伸方向不在同一方向时，系统就不能自动识别出拉伸方向，这时就需要对分型线进行分段来逐步创建分型面。继续以前面的模型为例来介绍引导线设计的一般操作过程。

Step1.在“设计分型面”对话框的区域中单击“编辑引导线”按钮，系统弹出如图5.6.5所示的“引导线”对话框。

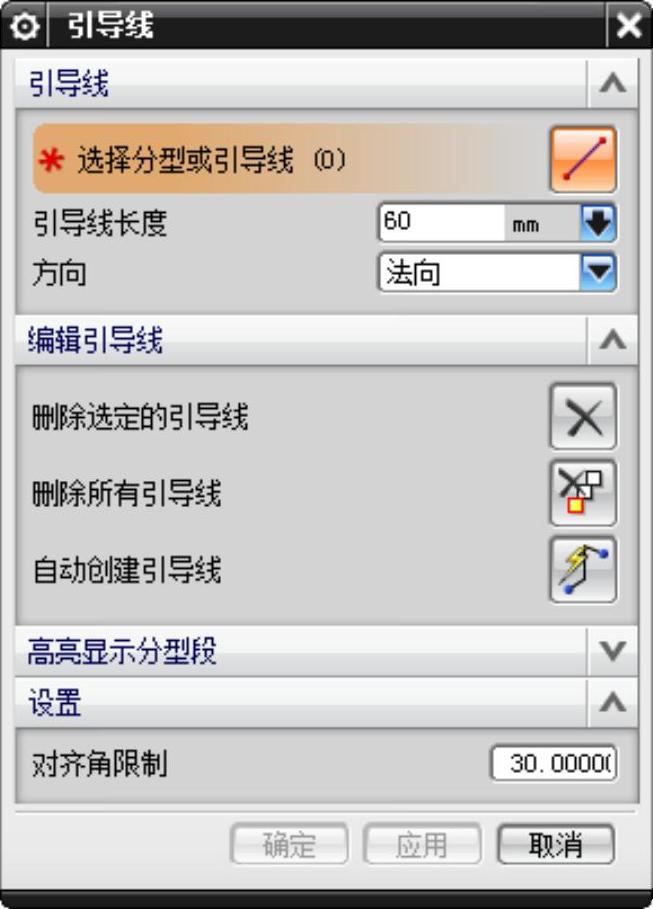

图5.6.5 “引导线”对话框

Step2.定义引导线的长度。在“引导线”对话框的文本框中输入值80，然后按Enter键确认。

Step3.创建引导线。选取图5.6.6所示的4条边线，然后单击按钮，完成引导线的创建，结果如图5.6.7所示，系统返回至“设计分型面”对话框。

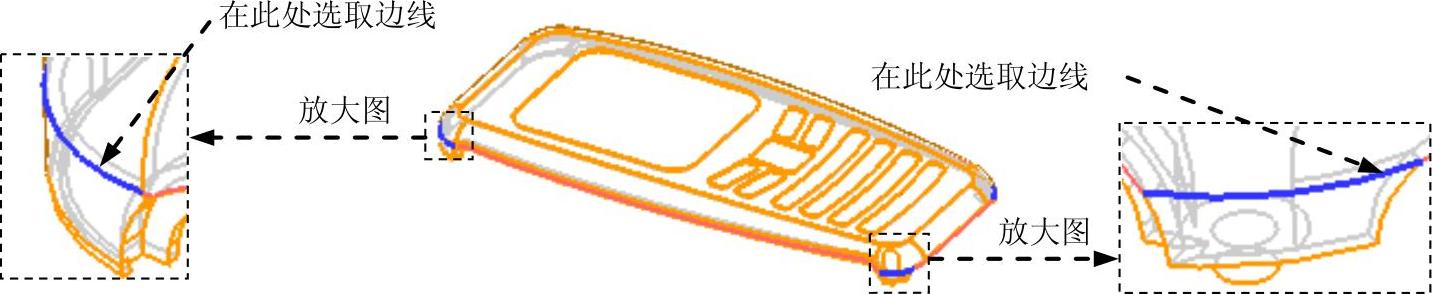

图5.6.6 选取边线

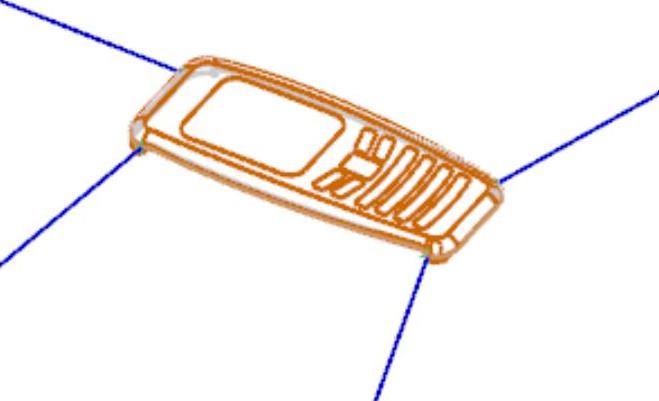

图5.6.7 引导线创建结果(www.daowen.com)

说明：在选取边线时，单击的位置若靠近边线的某一端，则引导线就是以边线那一端的法向进行延伸。

图5.6.5所示“引导线”对话框中部分选项的说明如下。

● 文本框：用户可以在此文本框中定义引导线的长度。

● 下拉列表：用于定义引导线的生成方向。

● 按钮：用户在此区域中通过单击按钮可以对已创建的引导线选择性地进行删除。

● 按钮：用户在此区域中通过单击按钮可以对已创建的引导线全部进行删除。

● 按钮：用户在此区域中通过单击按钮可自动创建一些引导线。

● 按钮：在此区域的列表中可显示已创建的引导线。
