如何设置设计区域?

时间:2023-06-15 理论教育 版权反馈
【摘要】:图5.3.1“检查区域”对话框(一)图5.3.2 开模方向Step4.设置区域颜色。在“检查区域”对话框中单击选项卡,系统弹出图5.3.4所示的“检查区域”对话框(二),在区域中取消选中、和三个复选框,然后单击“设置区域颜色”按钮,结果如图5.3.5所示。Step6.在“检查区域”对话框(二)中单击按钮,完成设计区域的定义。图5.3.6 定义型腔区域图5.3.7 “检查区域”对话框(三) :选中该复选框后,系统会高亮显示设定的拔模角的面。

如何设置设计区域?

设计区域的主要功能是完成产品模型上的型腔区域面/型芯区域面的定义和对产品模型进行区域检查分析,包括对产品模型的脱模角度进行分析和内部孔是否修补等。下面将通过一个范例详细介绍设计区域功能的操作过程。

Step1.打开D:\ug11.3\work\ch05.03\button_cover_parting_023.prt文件。

Step2.在“注塑模向导”功能选项卡978-7-111-57465-1-Chapter05-3.jpg区域中单击“检查区域”按钮978-7-111-57465-1-Chapter05-4.jpg,系统弹出“检查区域”对话框(一),如图5.3.1所示,同时模型被加亮并显示开模方向,如图5.3.2所示。

图5.3.1所示“检查区域”对话框(一)中各选项的说明如下。

978-7-111-57465-1-Chapter05-5.jpg:选择该单选项后,可以计算面的属性。

978-7-111-57465-1-Chapter05-6.jpg:选择该单选项后,将不会计算面的属性。

978-7-111-57465-1-Chapter05-7.jpg:选择该单选项后,表示要将所有的面重设为默认值。

978-7-111-57465-1-Chapter05-8.jpg按钮:单击该按钮后,系统会弹出如图5.3.3所示的“矢量”对话框,利用此对话框可以对开模方向进行更改。

978-7-111-57465-1-Chapter05-9.jpg按钮:单击该按钮后,开始对产品模型进行分析计算。

Step3.在“检查区域”对话框中选择978-7-111-57465-1-Chapter05-10.jpg单选项,单击“计算”按钮978-7-111-57465-1-Chapter05-11.jpg,系统开始对产品模型进行分析计算。

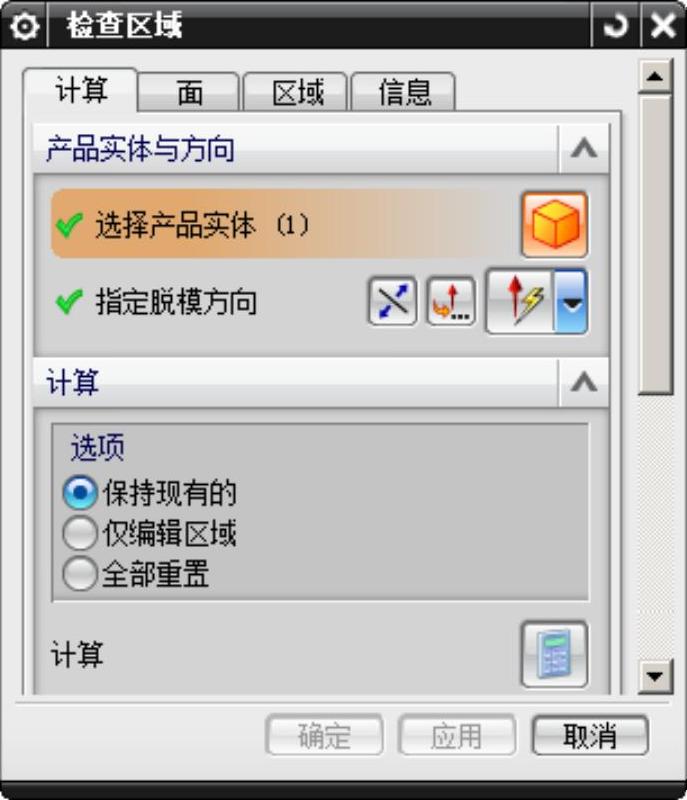

图5.3.1“检查区域”对话框(一)

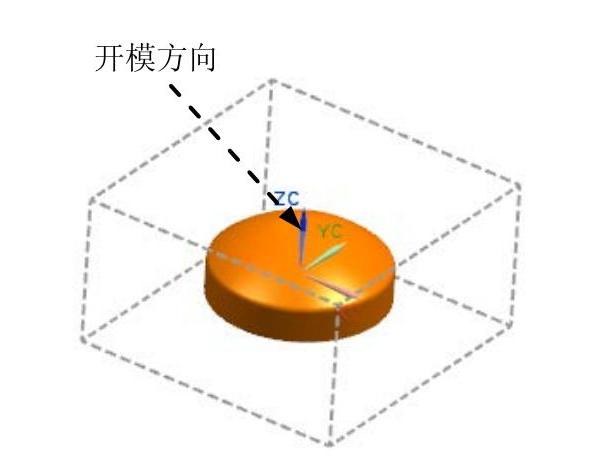

图5.3.2 开模方向

Step4.设置区域颜色。在“检查区域”对话框中单击978-7-111-57465-1-Chapter05-14.jpg选项卡,系统弹出图5.3.4所示的“检查区域”对话框(二),在978-7-111-57465-1-Chapter05-15.jpg区域中取消选中978-7-111-57465-1-Chapter05-16.jpg978-7-111-57465-1-Chapter05-17.jpg978-7-111-57465-1-Chapter05-18.jpg三个复选框,然后单击“设置区域颜色”按钮978-7-111-57465-1-Chapter05-19.jpg,结果如图5.3.5所示。

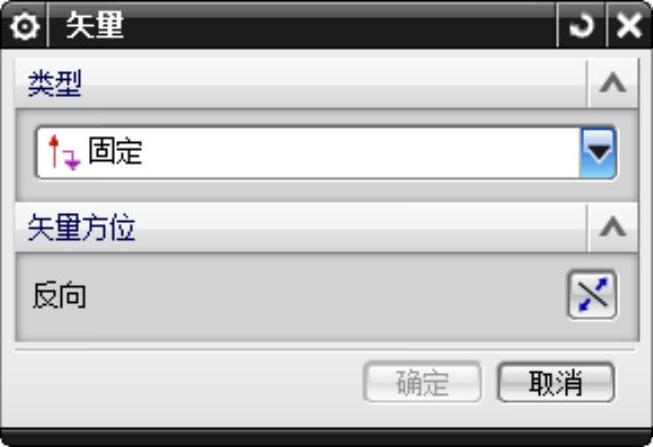

图5.3.3 “矢量”对话框

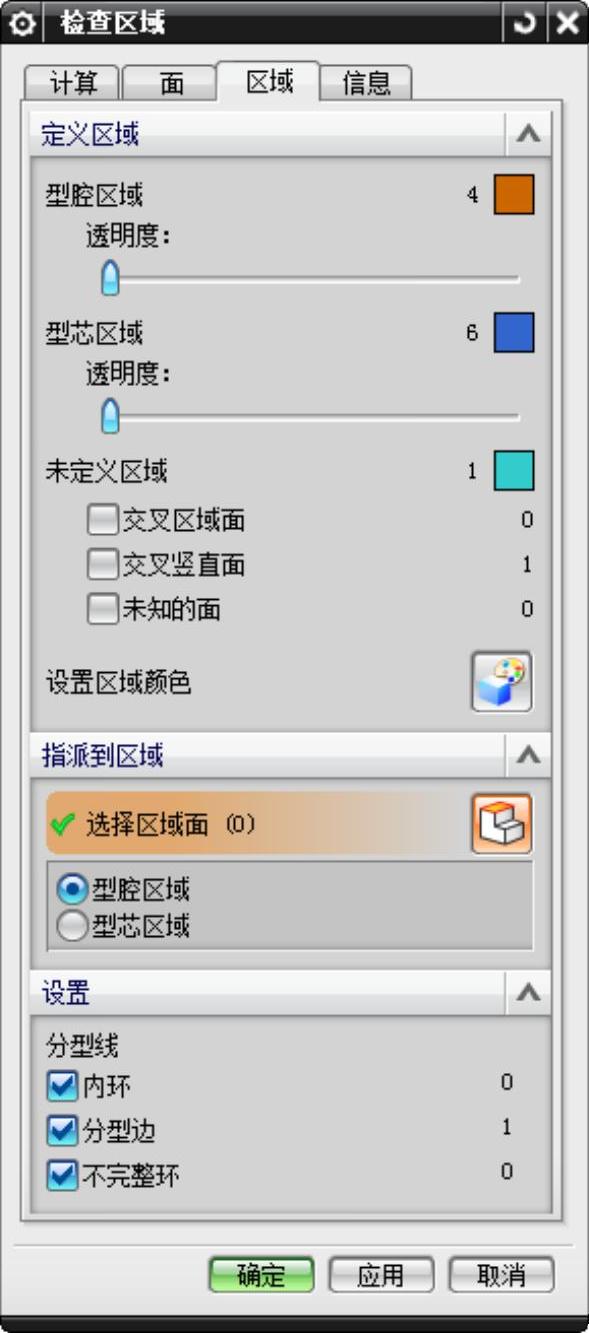

图5.3.4 “检查区域”对话框(二)

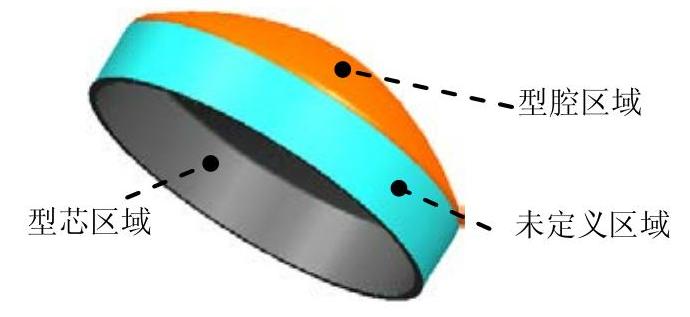

图5.3.5 设置区域颜色

Step5.定义型腔区域。在“检查区域”对话框(二)的978-7-111-57465-1-Chapter05-23.jpg区域中激活978-7-111-57465-1-Chapter05-24.jpg,然后选取图5.3.5所示的未定义区域曲面,在978-7-111-57465-1-Chapter05-25.jpg区域中选中978-7-111-57465-1-Chapter05-26.jpg单选项,单击978-7-111-57465-1-Chapter05-27.jpg按钮,系统自动将未定义的区域指派到型腔区域,同时对话框中的978-7-111-57465-1-Chapter05-28.jpg显示值为0,创建结果如图5.3.6所示。

说明:在选取未定义曲面时,也可以在978-7-111-57465-1-Chapter05-29.jpg区域中选中978-7-111-57465-1-Chapter05-30.jpg复选框,即指的是同一个曲面。

Step6.在“检查区域”对话框(二)中单击978-7-111-57465-1-Chapter05-31.jpg按钮,完成设计区域的定义。

图5.3.4所示“检查区域”对话框(二)还包括978-7-111-57465-1-Chapter05-32.jpg978-7-111-57465-1-Chapter05-33.jpg978-7-111-57465-1-Chapter05-34.jpg三个选项卡。

978-7-111-57465-1-Chapter05-35.jpg选项卡的说明。单击该选项卡后,系统弹出如图5.3.7所示的“检查区域”对话框(三),各选项的说明如下。

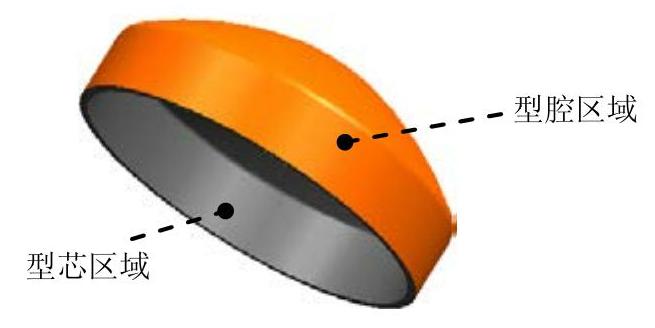

图5.3.6 定义型腔区域

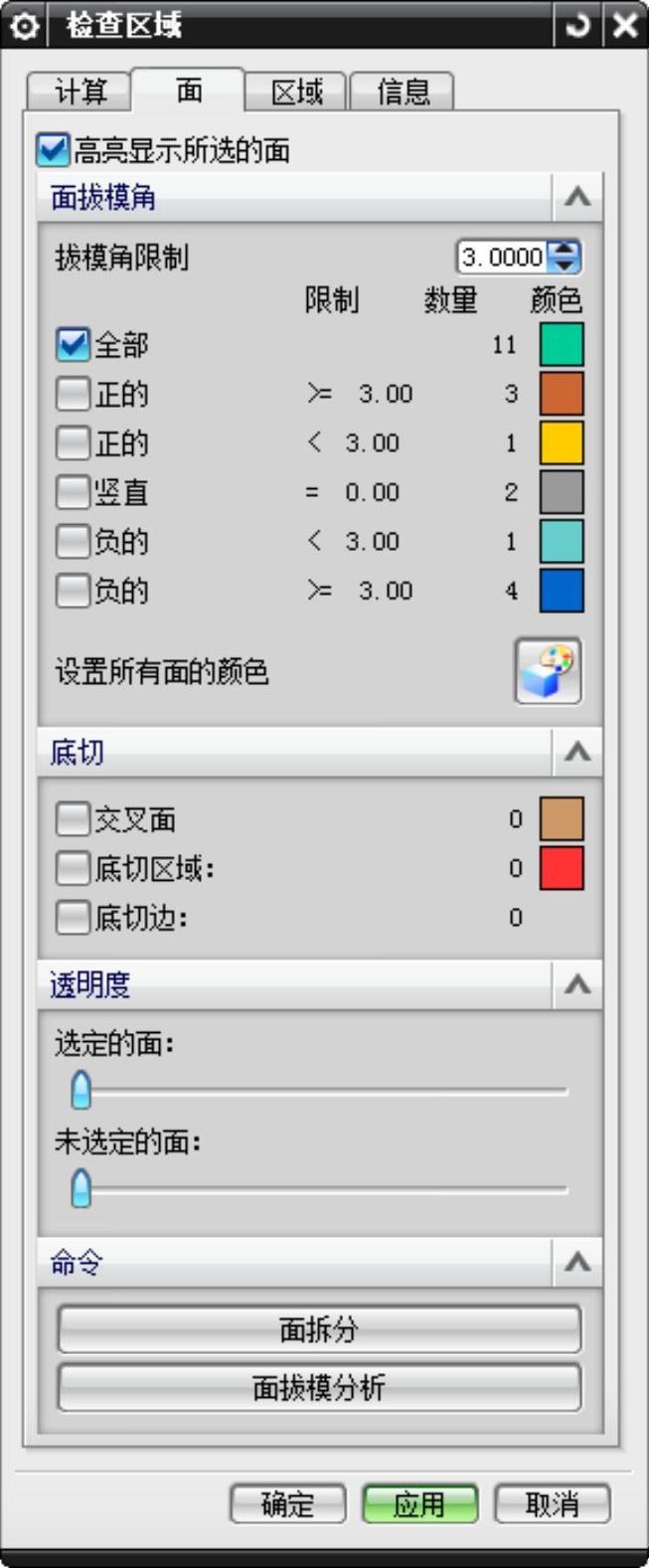

图5.3.7 “检查区域”对话框(三)

978-7-111-57465-1-Chapter05-38.jpg:选中该复选框后,系统会高亮显示设定的拔模角的面。(www.daowen.com)

978-7-111-57465-1-Chapter05-39.jpg文本框:用户可以在该文本框中输入拔模角度值(必须是正值)。

978-7-111-57465-1-Chapter05-40.jpg区域:在该区域中显示全部、大于等于、大于、等于、小于和小于等于这六种面拔模角。

978-7-111-57465-1-Chapter05-41.jpg按钮:单击该按钮后,产品体所有面的颜色设定为面拔模角中的颜色,用户也可以通过调色板来改变这些面的颜色。

978-7-111-57465-1-Chapter05-42.jpg区域:用户可以通过移动该区域中的滑块来更改产品体中选定面的透明度。

978-7-111-57465-1-Chapter05-43.jpg区域:用户可以通过移动该区域中的滑块来更改产品体中未选定面的透明度。

978-7-111-57465-1-Chapter05-44.jpg按钮:单击该按钮后,系统弹出“面拆分”对话框,与第4章中的拆分面工具一样,这里不再介绍。

978-7-111-57465-1-Chapter05-45.jpg按钮:单击该按钮后,系统弹出“拔模分析”对话框,在其中用户可以很清楚地观察到分析结果。

978-7-111-57465-1-Chapter05-46.jpg选项卡的说明。单击该选项卡后,系统弹出“检查区域”对话框(二),各选项的说明如下。

978-7-111-57465-1-Chapter05-47.jpg区域:用户可以通过移动该区域中的滑块来观察型腔区域的透明度,从而能更好地观察其他未定义面的颜色。

978-7-111-57465-1-Chapter05-48.jpg区域:用户可以通过移动该区域中的滑块来观察型芯区域的透明度,从而能更好地观察其他未定义面的颜色。

978-7-111-57465-1-Chapter05-49.jpg区域:用于定义系统无法识别的面,分为交叉区域面、交叉竖直面和未知的面三种类型。

978-7-111-57465-1-Chapter05-50.jpg按钮:单击该按钮后,系统自动判断将不同区域的颜色显示在产品模型上,用户还可以通过每个区域中的调色板来更改这些颜色。

978-7-111-57465-1-Chapter05-51.jpg区域:主要是将产品模型上的面指派到型腔区域或型芯区域中。

978-7-111-57465-1-Chapter05-52.jpg复选框:选中该复选框,则生成的分型线不与模型外围的开口区域相连。

978-7-111-57465-1-Chapter05-53.jpg复选框:选中该复选框,表示模型外围的边线或一部分边线用于定义分型线。

978-7-111-57465-1-Chapter05-54.jpg复选框:选中该复选框,表示没有形成闭合环的分型线。

978-7-111-57465-1-Chapter05-55.jpg选项卡978-7-111-57465-1-Chapter05-56.jpg区域中选项的说明如下。

978-7-111-57465-1-Chapter05-57.jpg:选择该单选项,然后激活978-7-111-57465-1-Chapter05-58.jpg区域,再选取图5.3.8所示的面,系统会将面的属性显示到图5.3.9所示的“检查区域”对话框(四)中,包括Face Type、拔模角、最小半径和Area。

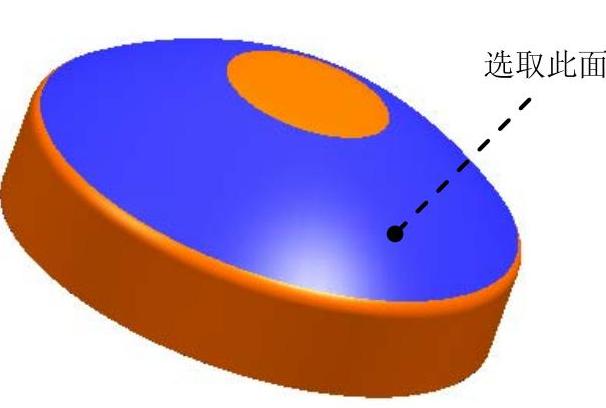

图5.3.8 选取面


图5.3.9 “检查区域”对话框(四)

978-7-111-57465-1-Chapter05-61.jpg:选择该单选项后,系统自动将模型的属性显示到图5.3.10所示的“检查区域”对话框(五)中,包括模型类型、边界、尺寸、体积/面积、面数和边数。

978-7-111-57465-1-Chapter05-62.jpg:选择该单选项后,系统弹出如图5.3.11所示的“检查区域”对话框

(六),在该对话框中用户可以设定一个角度值和半径值,观察模型可能存在的问题。


图5.3.10 “检查区域”对话框(五)


图5.3.11 “检查区域”对话框(六)
