创建延伸实体模型的步骤及技巧

延伸实体可以延伸一组或整个实体面,在模型延伸时,若有与之相关的倒圆角,那么系统会将这些倒圆角进行重建;另外,延伸实体不用考虑模型的特征历史,可以快速、方便地修改模型,对于一些注塑模具和铸件(特别是一些非参数化的铸件)都可以使用此工具。下面以图4.6.1所示的模型为例来介绍延伸实体的一般创建过程。

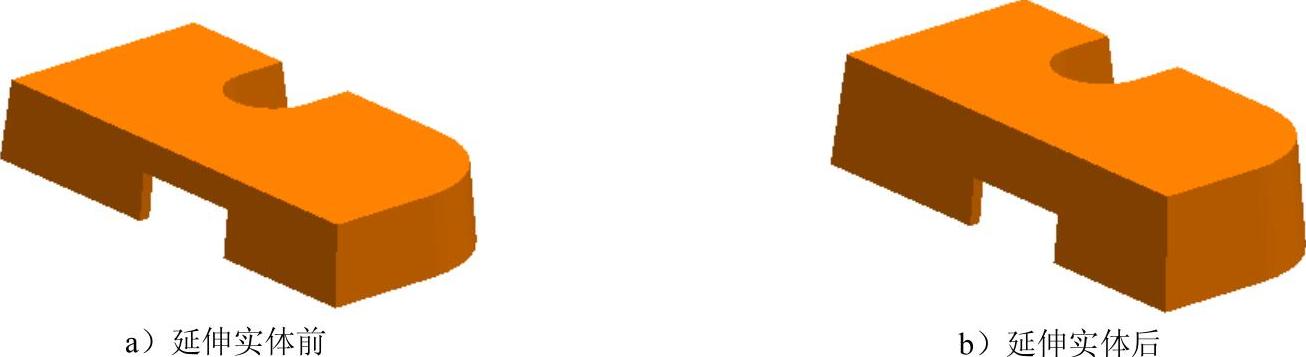

图4.6.1 延伸实体

Step1.打开D:\ug11.3\work\ch04.06\shell_mold_parting_048.prt文件。

Step2.确认在建模环境,在“注塑模向导”功能选项卡978-7-111-57465-1-Chapter04-185.jpg区域中单击“延伸实体”按钮978-7-111-57465-1-Chapter04-186.jpg,系统弹出如图4.6.2所示的“延伸实体”对话框。

Step3.选择延伸面。选取图4.6.3所示的模型表面为延伸面。

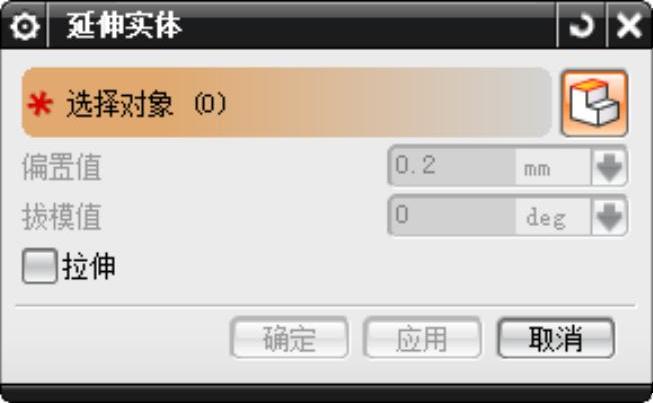

图4.6.2 “延伸实体”对话框(www.daowen.com)

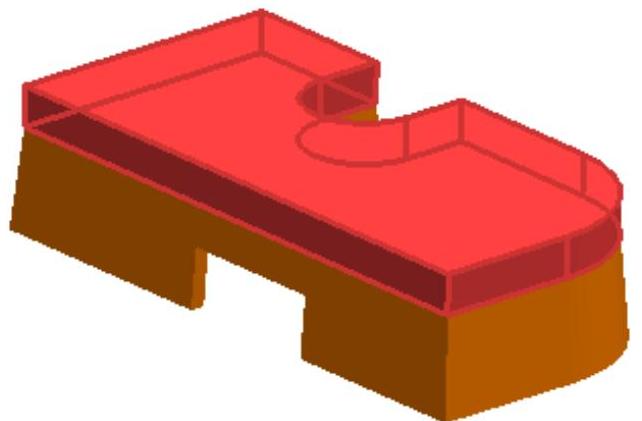

图4.6.3 选取延伸面

Step4.定义延伸值。“延伸实体”对话框的978-7-111-57465-1-Chapter04-189.jpg文本框中输入值8,单击978-7-111-57465-1-Chapter04-190.jpg按钮,完成延伸实体的创建,结果如图4.6.1b所示。

说明:在定义延伸值时,若在“延伸实体”对话框中选中978-7-111-57465-1-Chapter04-191.jpg复选框,则拉伸将沿着面的法线方向进行延伸,结果如图4.6.4所示。


图4.6.4 延伸实体

Step5.保存文件。选择下拉菜单978-7-111-57465-1-Chapter04-193.jpg978-7-111-57465-1-Chapter04-194.jpg978-7-111-57465-1-Chapter04-195.jpg命令,保存所有文件。
