使用“拆分面”按钮可以完成曲面分割的创建。一般主要用于分割跨越区域面（跨越区域面是指一部分在型芯区域而另一部分在型腔区域，如图4.4.5所示），对于产品模型上存在这样的跨越区域面，首先，对跨越区域面进行分割；其次，将完成分割的跨越区域面分别定义在型腔区域上和型芯区域上；最后，完成模具的分型。创建“拆分面”有通过被等斜度线拆分、通过基准面来拆分和通过现有的曲线来拆分三种方式，下面分别介绍这三种拆分面方式的一般创建过程。

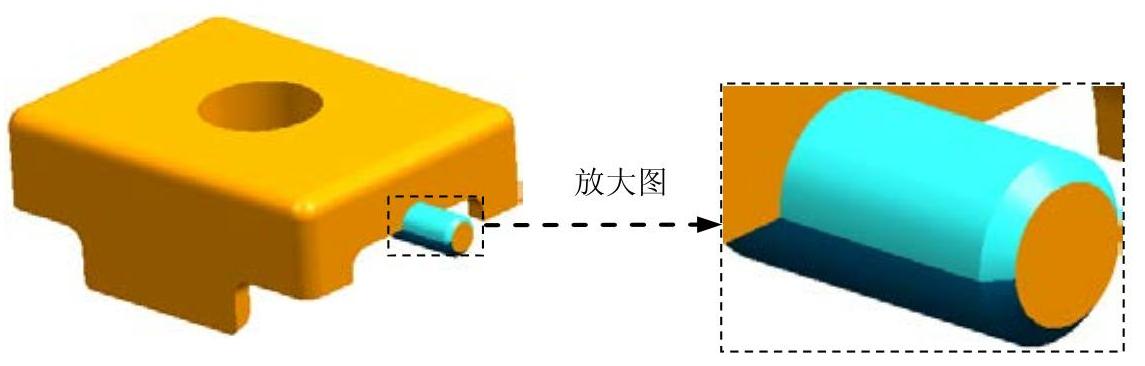

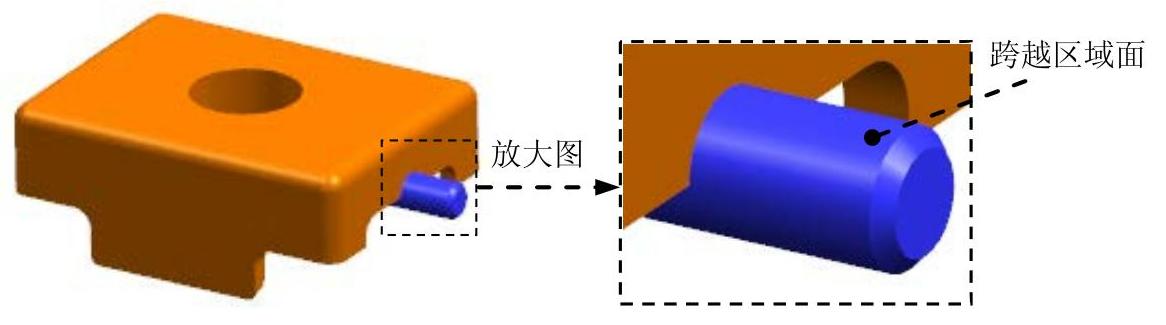

图4.4.5 跨越区域面

方式1：通过被等斜度线拆分

Step1.打开D：\ug11.3\work\ch04.04.02\shell_parting_123.prt文件。

Step2.确认在建模环境，在“注塑模向导”功能选项卡区域中单击“拆分面”按钮，系统弹出如图4.4.6所示的“拆分面”对话框（一）。

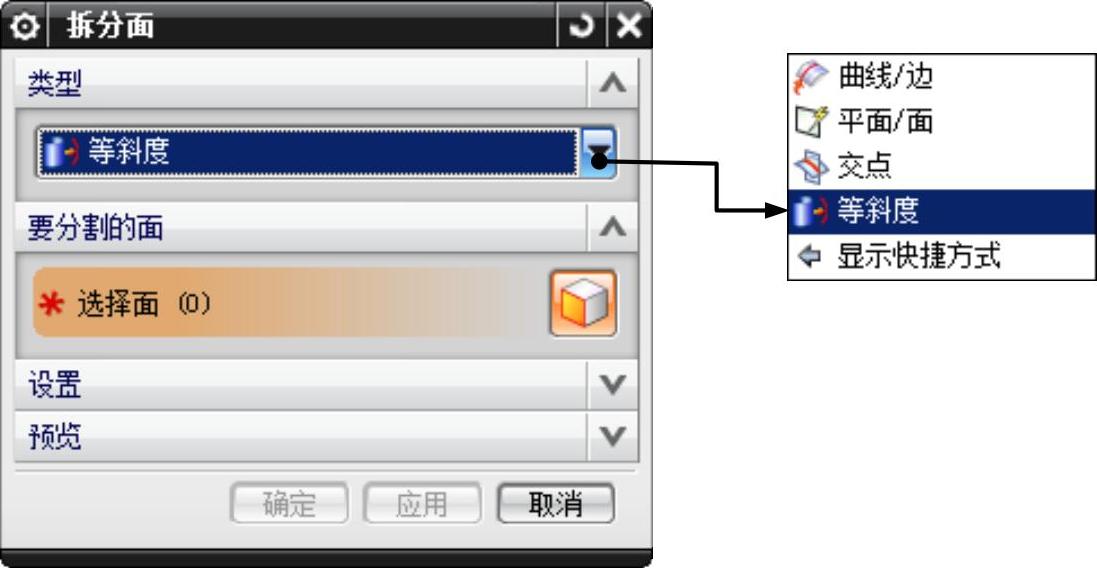

图4.4.6 “拆分面”对话框（一）

Step3.定义拆分面。在对话框的下拉列表中选择选项，选取图4.4.7所示的曲面1和曲面2为拆分对象。

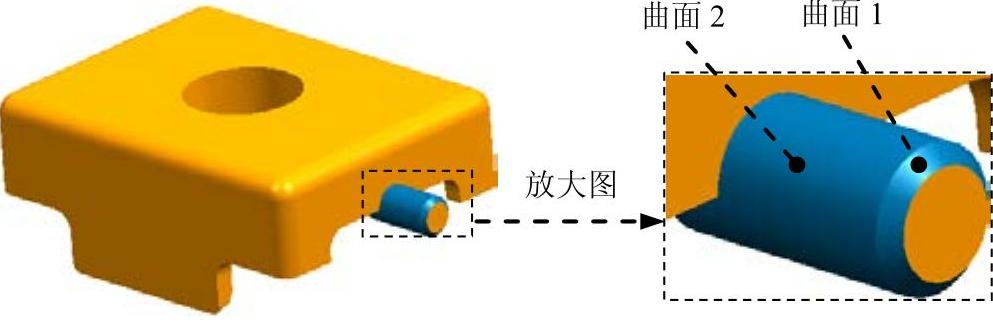

图4.4.7 定义拆分曲面

Step4.单击对话框中的按钮，完成拆分面的创建，如图4.4.8所示。

图4.4.8 拆分面结果

方式2：通过基准面来拆分

继续以前面的模型为例来介绍通过基准面创建拆分面的一般操作过程。

Step1.确认在建模环境，在“注塑模向导”功能选项卡区域中单击“拆分面”按钮，系统弹出“拆分面”对话框（二）。

Step2.定义拆分面类型。在对话框的下拉列表中选择选项，如图4.4.9所示。

Step3.定义拆分面。选取图4.4.10所示的曲面为拆分对象。

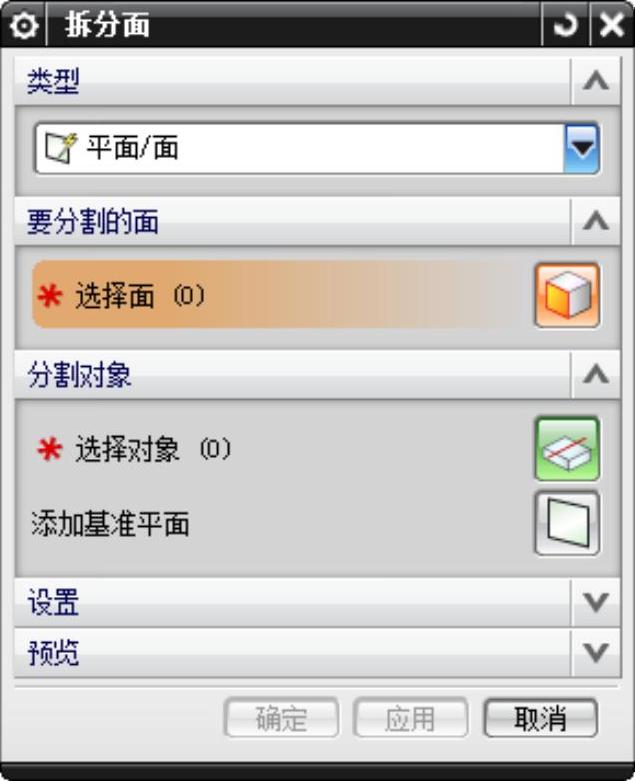

图4.4.9 “拆分面”对话框（二）

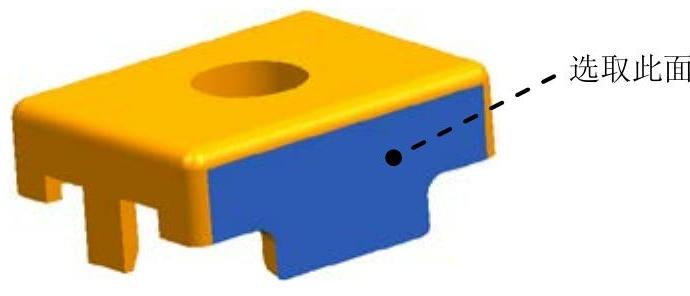

图4.4.10 定义拆分面(www.daowen.com)

Step4.添加基准平面。在对话框中单击“添加基准平面”按钮，系统弹出“基准平面”对话框，在下拉列表中选择选项，选取图4.4.11所示的点，然后设置-ZC方向为矢量方向，单击按钮，创建的基准面如图4.4.11所示。

Step5.单击对话框中的按钮，完成拆分面的创建，结果如图4.4.12所示。

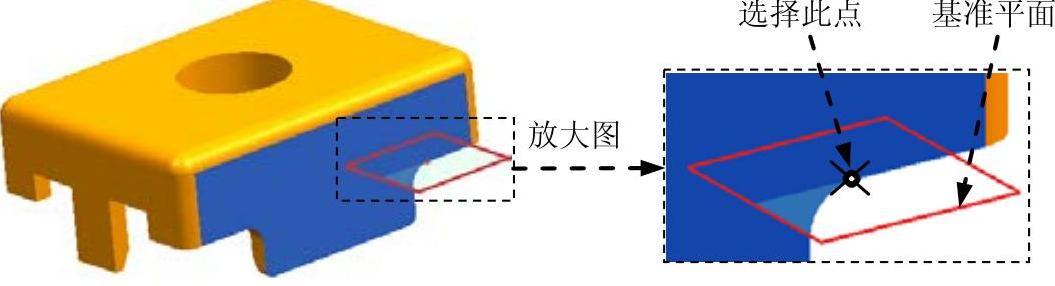

图4.4.11 定义基准平面

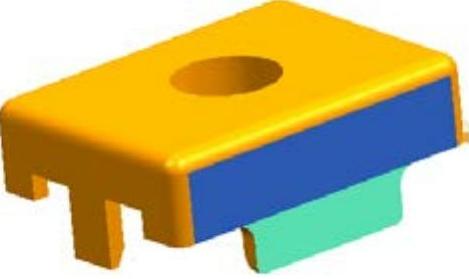

图4.4.12 拆分面结果

方式3：通过现有的曲线来拆分

继续以前面的模型为例来介绍通过现有的曲线创建拆分面的一般操作过程。

Step1.确认在建模环境，在“注塑模向导”功能选项卡区域中单击“拆分面”按钮，系统弹出“拆分面”对话框。

Step2.定义拆分面类型。在对话框的下拉列表中选择选项，系统弹出“拆分面”对话框（三）如图4.4.13所示。

Step3.定义拆分面。选取图4.4.14所示的曲面为拆分对象。

Step4.定义拆分直线。单击对话框中的“添加直线”按钮，系统弹出“直线”对话框，选取图4.4.15所示的点1和点2，单击按钮，创建的直线如图4.4.16所示。

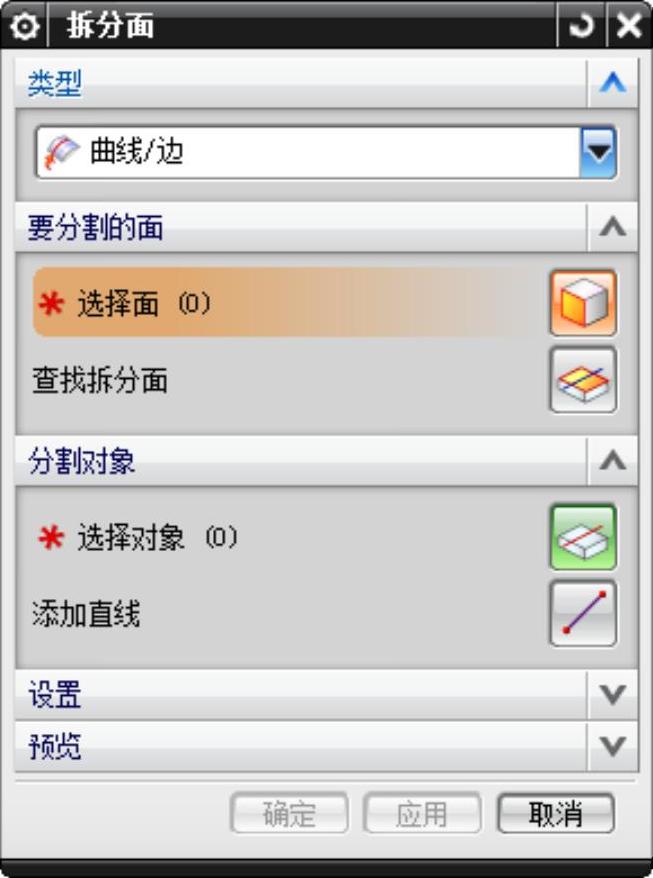

图4.4.13 “拆分面”对话框（三）

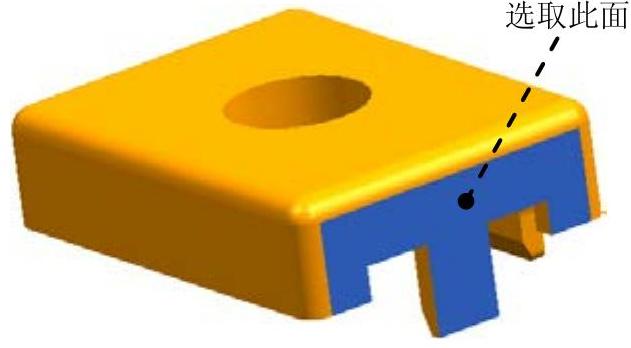

图4.4.14 定义拆分面

图4.4.15 定义点

Step5.在“拆分面”对话框中激活区域，选取创建的直线，单击按钮，完成拆分面的创建，如图4.4.16所示。

Step6.保存文件。选择下拉菜单命令，保存所有文件。

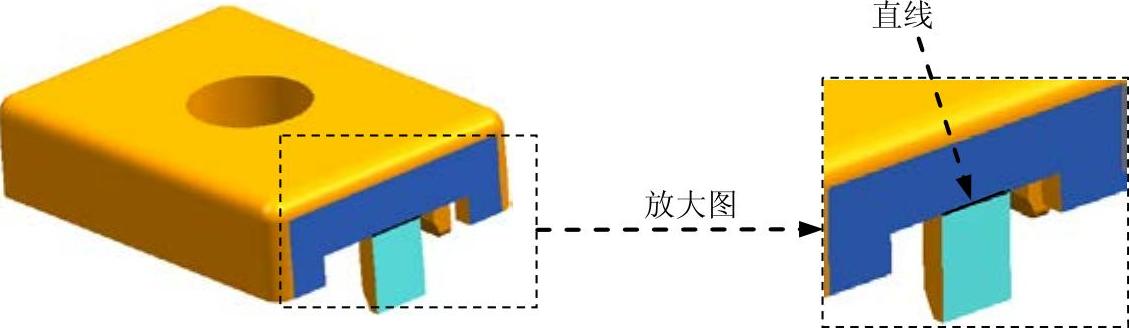

图4.4.16 拆分面结果
