用“边补片”可以通过面、体和移刀（边线）三种类型完成孔的修补工作。

1.通过面进行修补

通过面进行修补可完成曲面或平面上孔的修补工作，应用非常广泛。下面介绍图4.3.1所示面修补的一般创建过程。

Step1.打开D：\ug11.3\work\ch04.03.01.01\top_cover_parting_098.prt文件。

Step2.确认在建模环境，在“注塑模向导”功能选项卡区域中单击“曲面补片”按钮，系统弹出如图4.3.2所示的“边补片”对话框（一）。

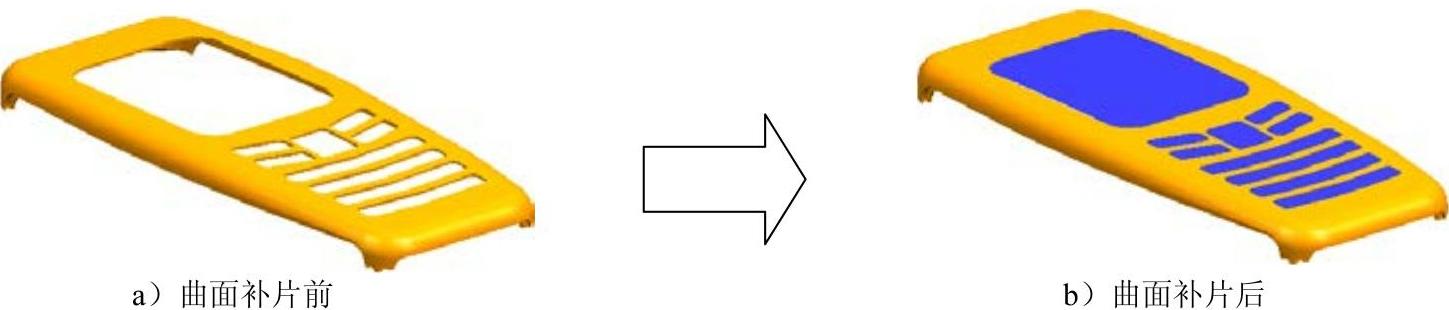

图4.3.1 曲面补片

Step3.选择要补孔的面。在“边补片”对话框（一）的下拉列表中选择选项，然后选择图4.3.3所示的面。

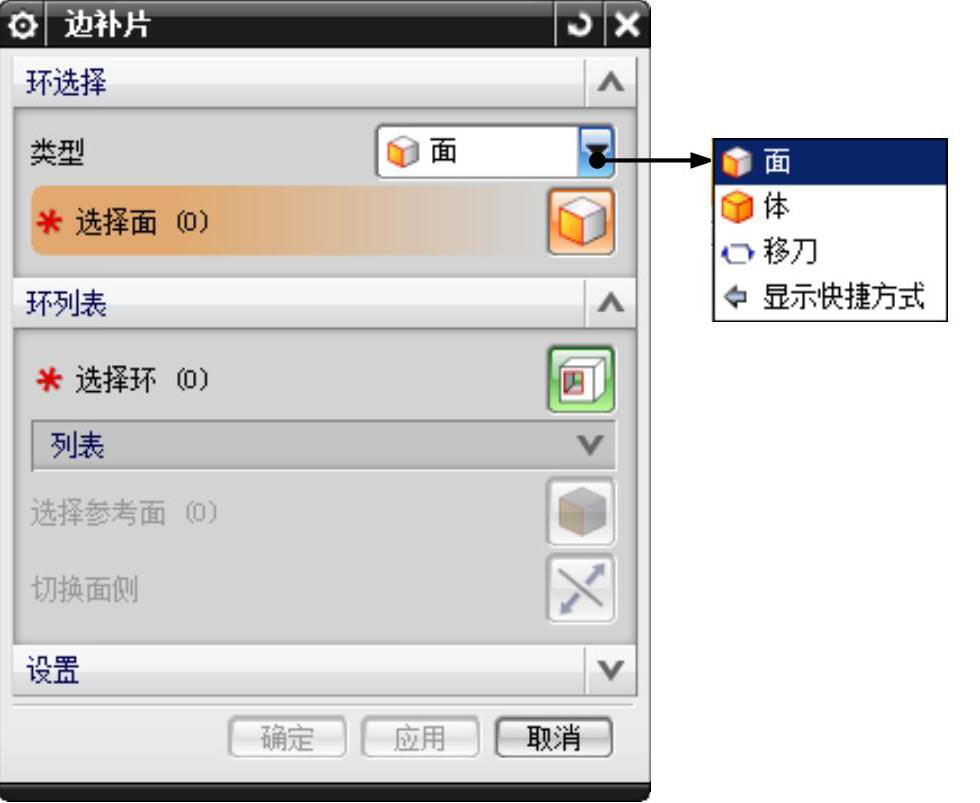

图4.3.2 “边补片”对话框（一）

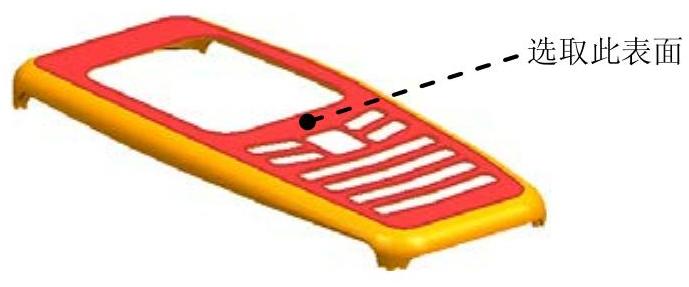

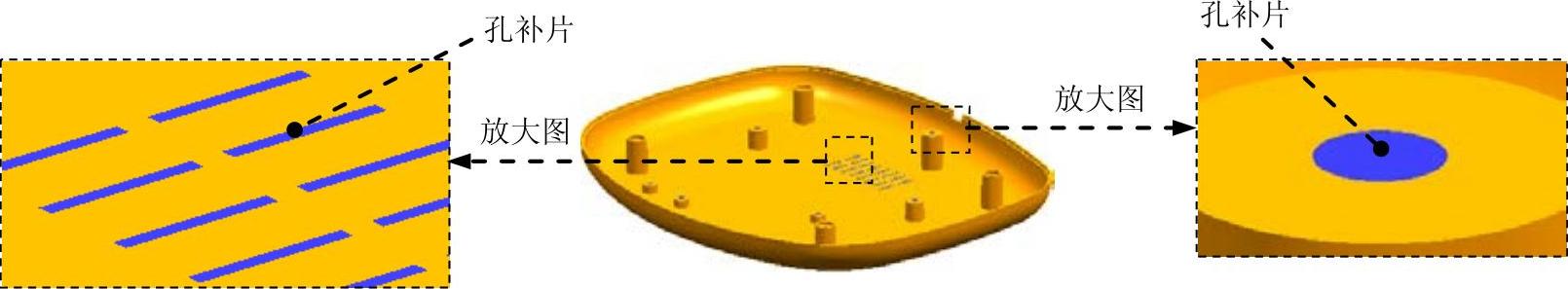

图4.3.3 选取补孔面

Step4.在“边补片”对话框（一）中单击按钮，修补结果如图4.3.1b所示。

Step5.保存文件。选择下拉菜单命令，保存所有文件。

2.通过移刀进行修补

通过移刀进行修补可完成产品模型上缺口位置的修补，在修补过程中主要通过选取缺口位置的一周边界线来完成。下面介绍图4.3.4所示的移刀修补的过程。

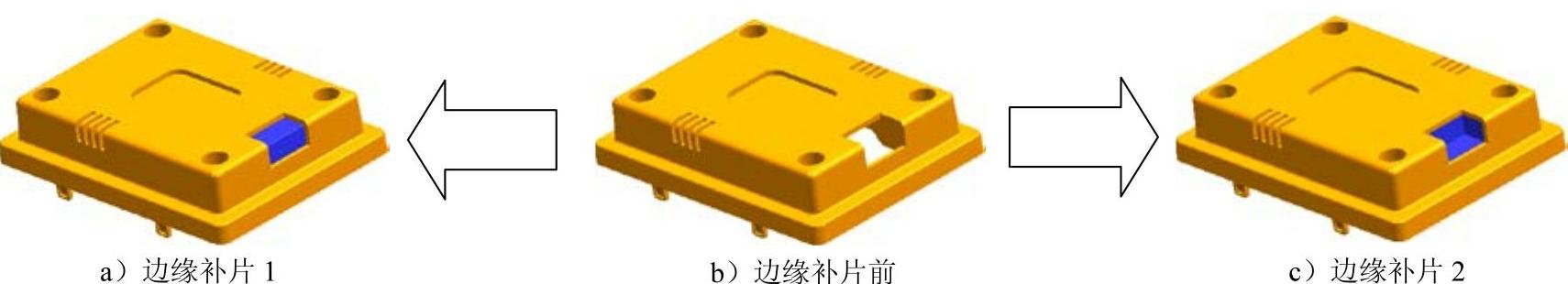

图4.3.4 移刀修补

Step1.打开D：\ug11.3\work\ch04.03.01.02\housing_parting_018.prt文件。

Step2.确认在建模环境，在“注塑模向导”功能选项卡区域中单击“曲面补片”按钮，系统弹出“边补片”对话框。

Step3.选择修补边线。在“边补片”对话框的下拉列表中选择选项，然后在区域中取消选中复选框，选择图4.3.5所示的边线，此时的“边补片”对话框（二）如图4.3.6所示。

Step4.单击对话框中的“接受”按钮和“循环候选项”按钮，完成图4.3.7所示的边界环的选取。

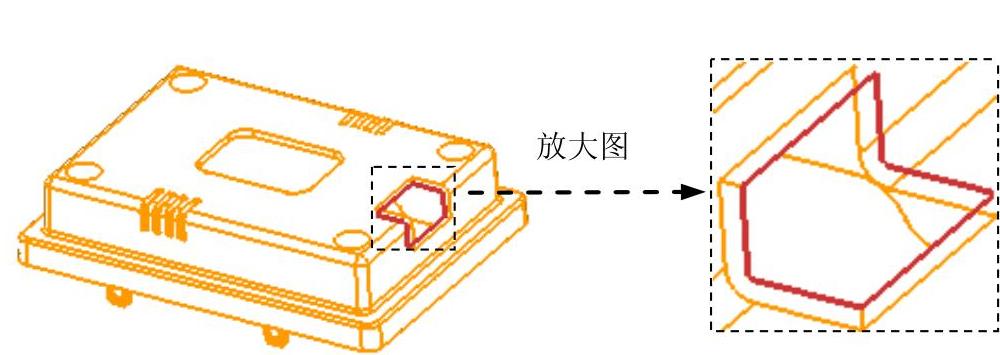

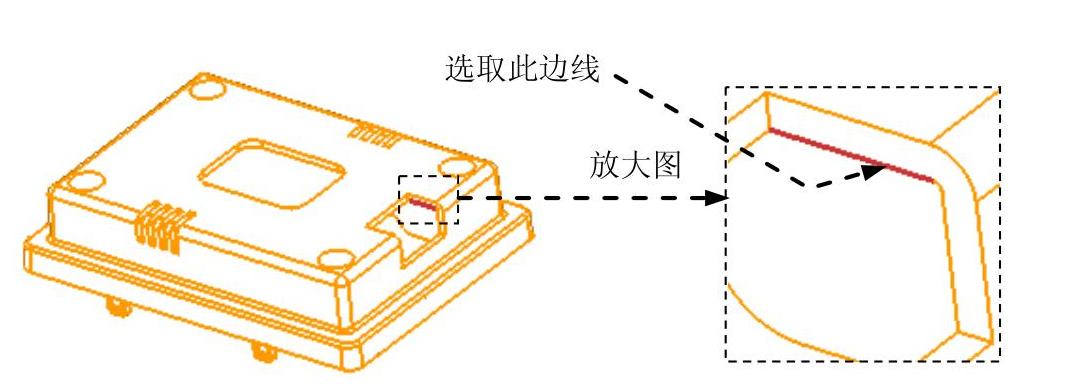

图4.3.5 选取修补边线(www.daowen.com)

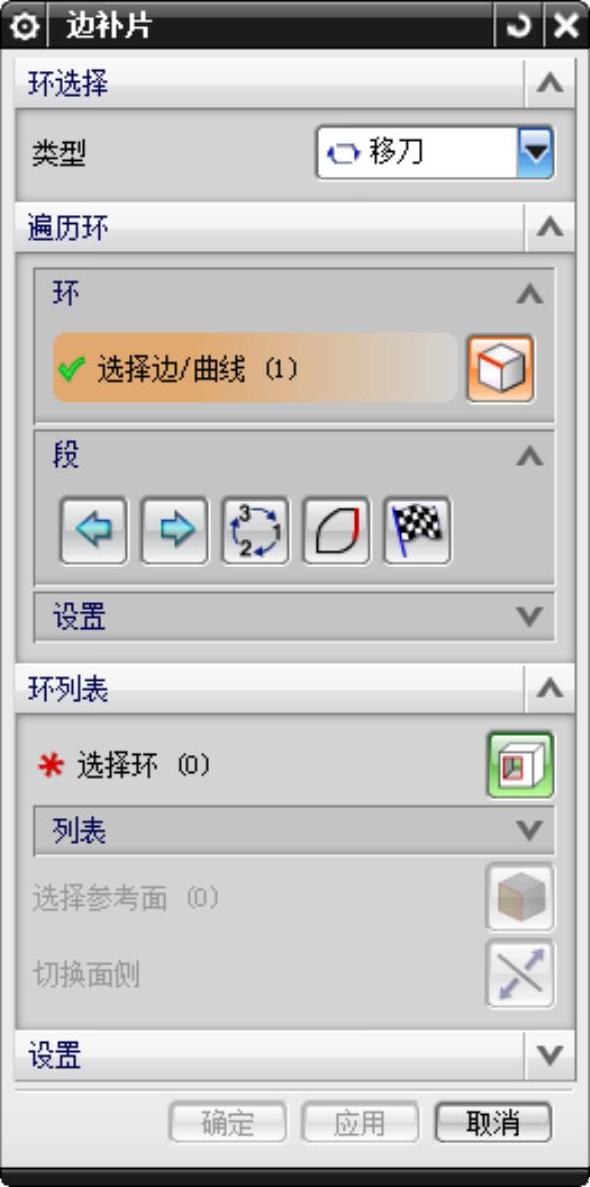

图4.3.6 “边补片”对话框（二）

图4.3.7 选择边界环后

图4.3.6所示“边补片”对话框（二）中复选框的说明。

选中该复选框进行修补破孔时，必须先进行区域分析，完成型腔面和型芯面的定义，并在产品模型上以不同的颜色标识出来，该修补方式才可使用。

Step5.确定面的补片方式。接受系统默认的设置，单击按钮，完成补片后的结果如图4.3.4a所示。

说明：若在如图4.3.8所示的“边补片”对话框（三）中单击“切换面侧”按钮，再单击按钮，完成补片后的结果如图4.3.4c所示。

Step6.保存文件。选择下拉菜单命令，保存所有文件。

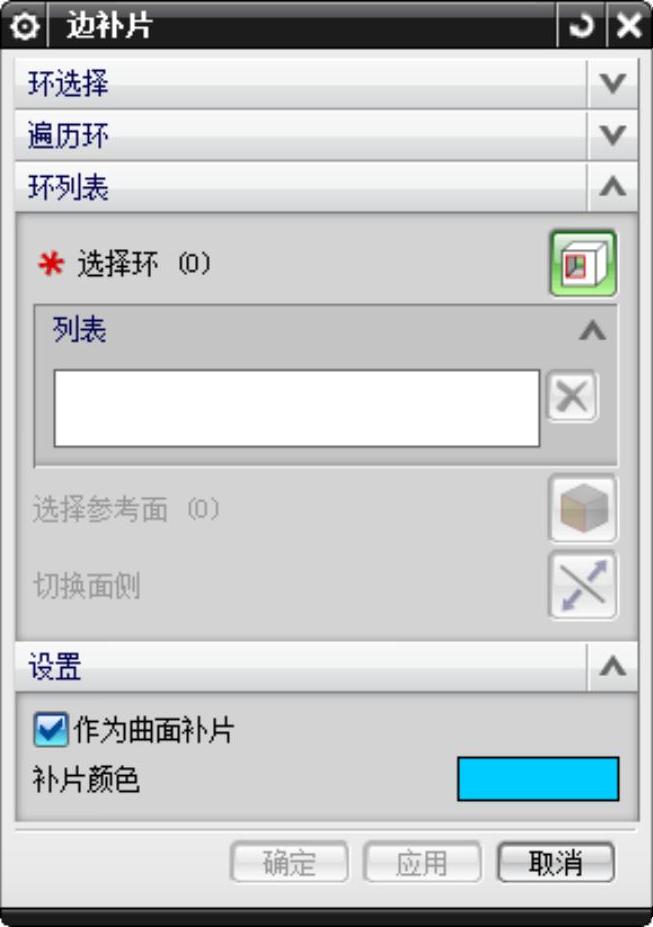

图4.3.8 “边补片”对话框（三）

3.通过体进行修补

通过体进行修补可以完成型腔侧面、型芯侧面或自行定义某个面上孔的填补。下面介绍通过体修补的一般创建过程。

Step1.打开D：\ug11.3\work\ch04.03.01.03\base_down_cover_parting_023.prt文件。

Step2.确认在建模环境，在“注塑模向导”功能选项卡区域中单击“曲面补片”按钮，系统弹出“边补片”对话框。

Step3.选择修补对象。在“边补片”对话框的下拉列表中选择选项，选择图4.3.9所示的实体模型。

图4.3.9 选取体

Step4.在“边补片”对话框中单击按钮，完成补片后的结果如图4.3.10所示。

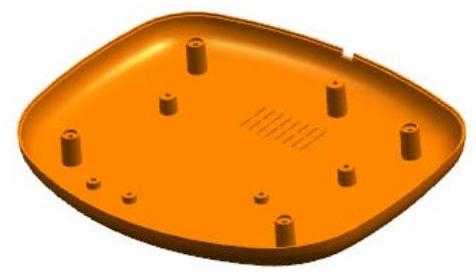

图4.3.10 通过体修补

Step5.保存文件。选择下拉菜单命令，保存所有文件。
