在模具布局对话框的区域中有编辑插入腔、变换、移除和自动对准中心四个命令，通过这些命令可以对模腔的布局进行编辑，得到所需要的结果。

1.插入腔

插入腔是指对布局的产品模型添加统一的腔体，即旧版本的插入刀槽功能。在“型腔布局”对话框的区域中单击“编辑插入腔”按钮，系统弹出如图3.2.9所示的“插入腔体”对话框（一），其中包括和两个选项卡。

（1）选项卡。

该选项卡的下拉列表中包括腔体的三种类型，在图3.2.9中显示出了这三种腔体的形状，分别是TYPE=0、TYPE=1和TYPE=2；在下拉列表中显示了四种倒圆角半径值，用户可以根据具体的需要进行选择使用。

（2）选项卡。

单击选项卡，系统弹出如图3.2.10所示的“插入腔体”对话框（二），当系统设定的标准毛坯的某些尺寸不符合要求时，用户可以通过此对话框进行自定义设置。

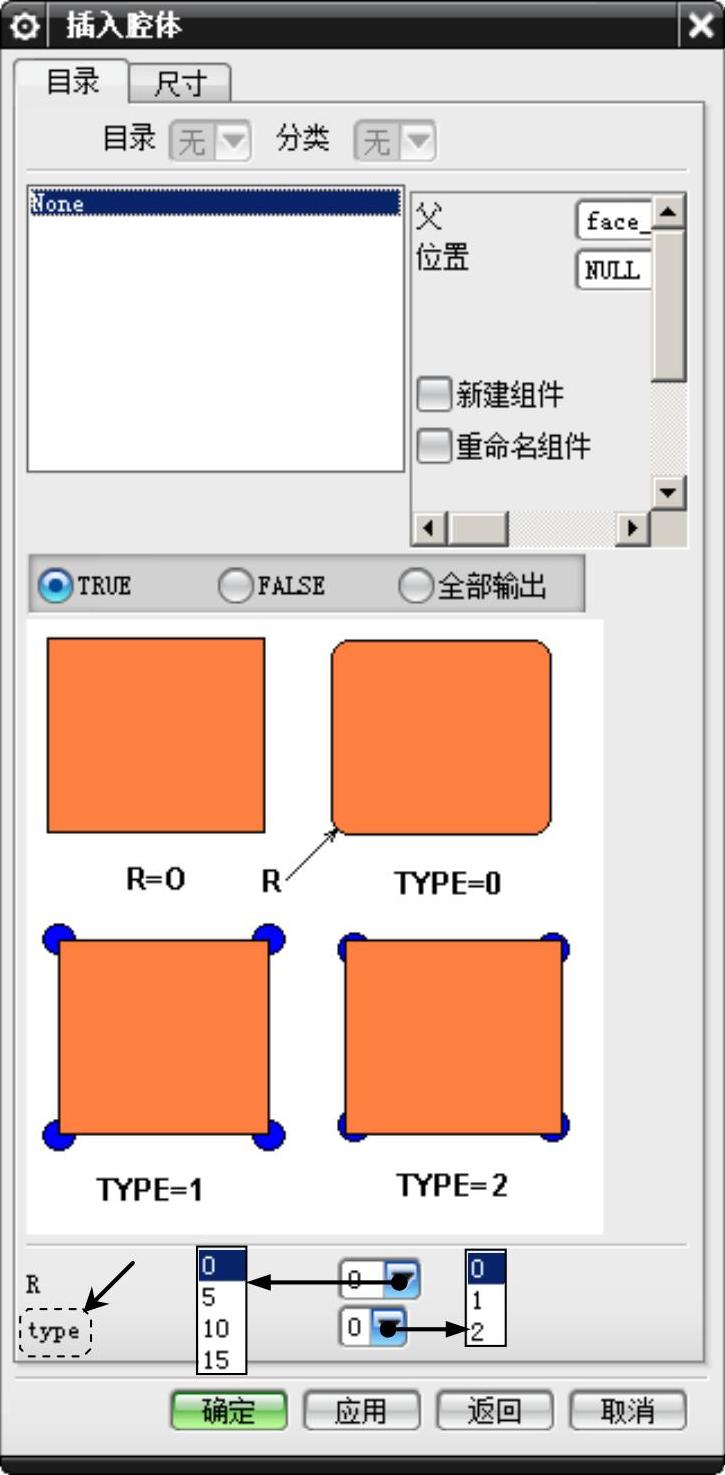

图3.2.9 “插入腔体”对话框（一）

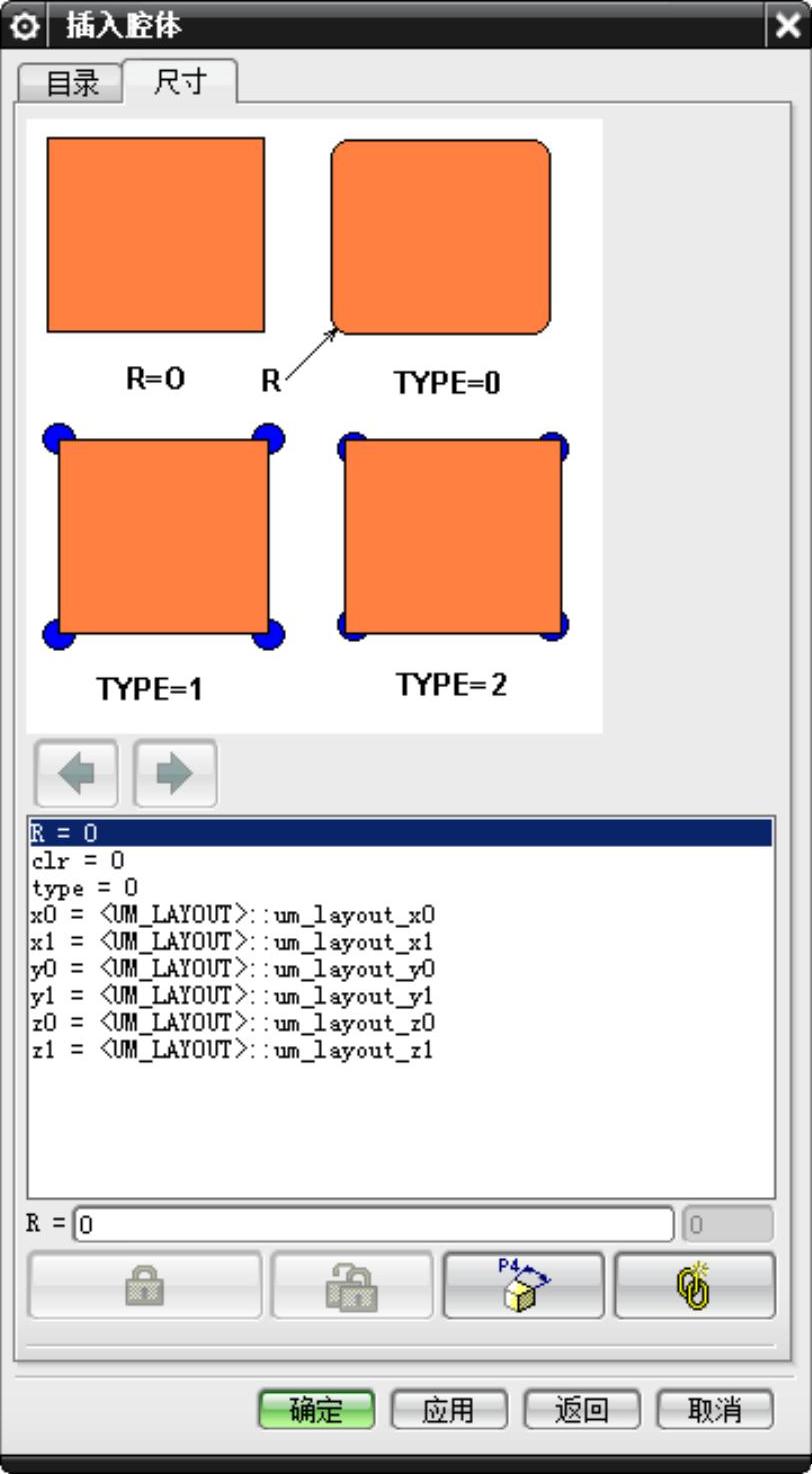

图3.2.10 “插入腔体”对话框（二）

2.变换

变换是指对布局的产品模型进行旋转或者平移。在“型腔布局”对话框的区域中单击“变换”按钮，系统弹出如图3.2.11所示的“变换”对话框（一），变换类型包括、和三个选项。

（1）旋转。

此种类型是按照用户指定的旋转中心和角度来进行排列的，用户可以通过此方式对型腔布局进行编辑。下面介绍旋转变换的一般操作过程。

Step1.打开D：\ug11.3\work\ch03.02.03.01\face_cover_mold_top_010.prt文件。

Step2.在“注塑模向导”功能选项卡区域中单击“型腔布局”按钮，在弹出对话框的区域中单击“变换”按钮，再单击区域中的“点对话框”按钮，系统弹出如图3.2.12所示的“点”对话框。

Step3.在文本框中输入值-45，单击按钮，此时系统返回至“变换”对话框。

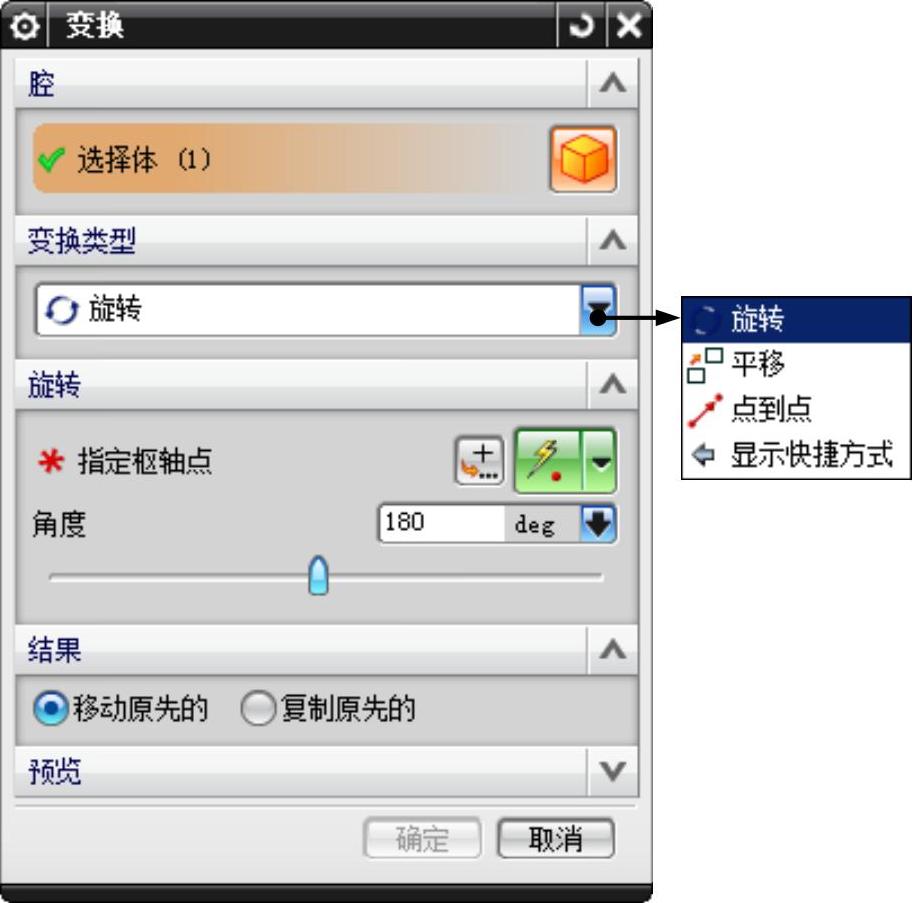

图3.2.11 “变换”对话框（一）

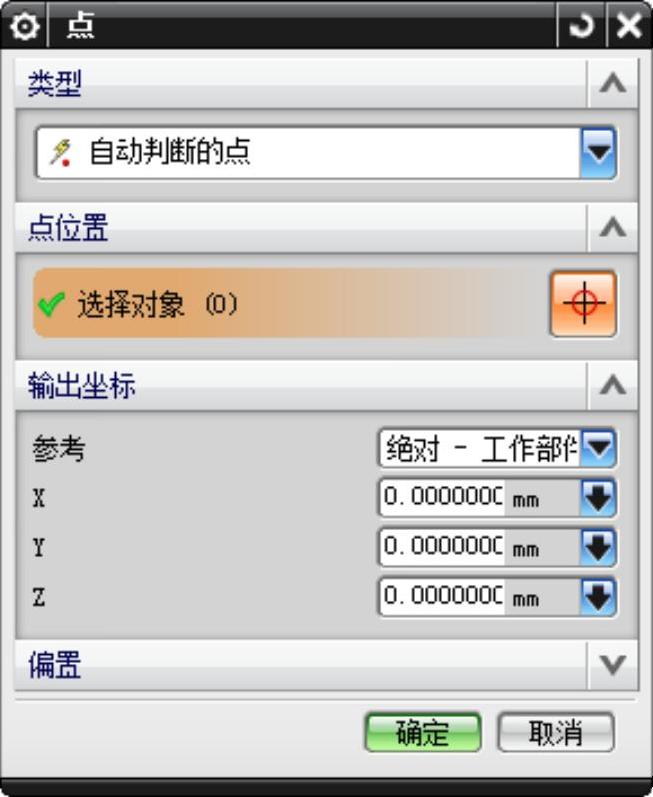

图3.2.12 “点”对话框

Step4.在该对话框的文本框中输入值60，并选中单选项，单击按钮，结果如图3.2.13b所示。

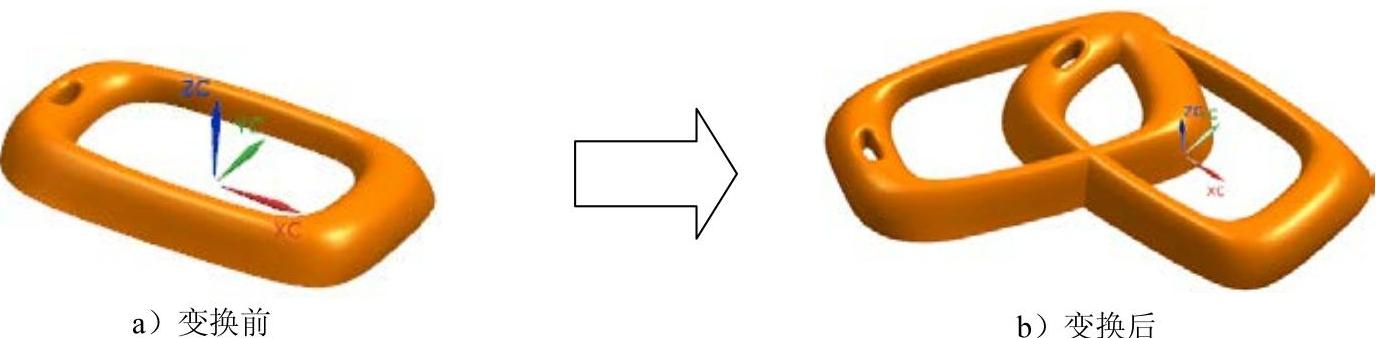

图3.2.13 旋转变换

Step5.保存文件。选择下拉菜单命令，保存所有文件。

图3.2.11所示“变换”对话框（一）中各选项的说明如下。(www.daowen.com)

● ：选择该单选项后，系统将按照输入的角度旋转到指定的位置，原模型将不存在。

● ：选择该单选项后，系统将按照输入的角度旋转到指定的位置，原模型仍被保留。

● 按钮：单击该按钮后，用户可以设置旋转中心。

（2）平移。

此种类型是按照用户指定的两个点进行变换的，用户可以通过此方式对模腔布局进行编辑。下面介绍平移变换的一般操作过程。

Step1.打开D：\ug11.3\work\ch03.02.03.02\face_cover_mold_top_010.prt文件。

Step2.在“注塑模向导”功能选项卡区域中单击“型腔布局”按钮，在弹出对话框的区域中单击“变换”按钮，系统弹出“变换”对话框，在区域的下拉列表中选择选项，此时“变换”对话框（二）如图3.2.14所示。

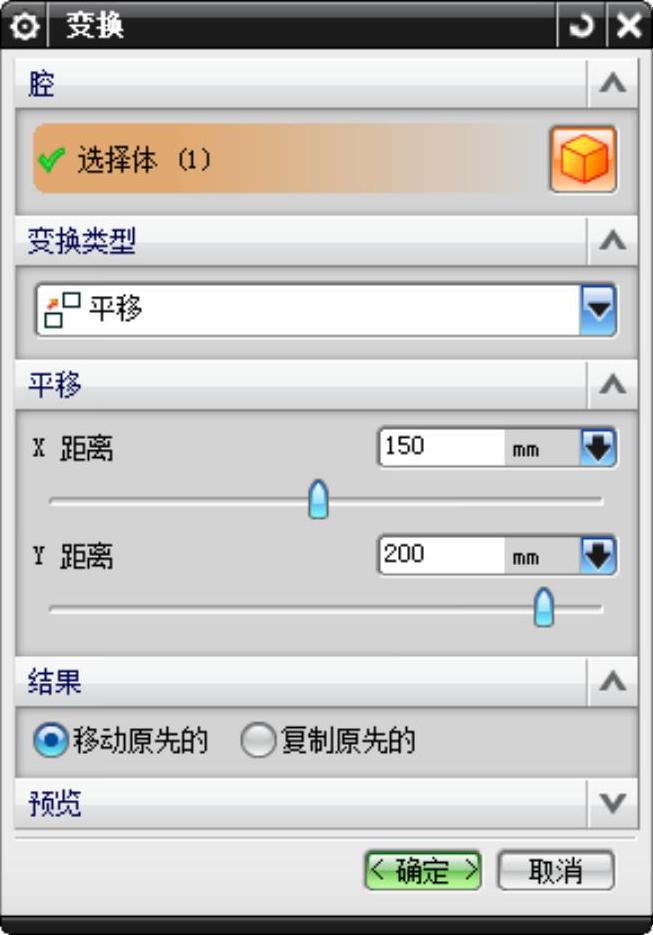

图3.2.14 “变换”对话框（二）

Step3.定义平移距离。在“变换”对话框的和文本框中分别输入值0和100，并选中单选项，然后单击按钮，系统返回至“型腔布局”对话框。

Step4.在“型腔布局”对话框中单击按钮，结果如图3.2.15b所示。

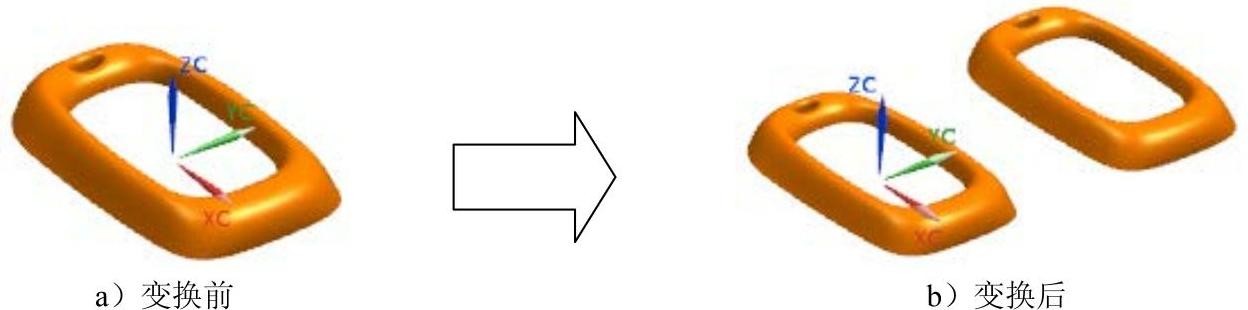

图3.2.15 平移变换

（3）点到点。

此种类型的操作起来比较简单，这里不做介绍。

3.移除

此种方式用于删除不需要的模腔布局，操作起来比较简单，这里也不做介绍。

4.自动对准中心

自动对准中心的作用是将模具坐标系自动移动到模具布局中心位置。仍然以前面的模型为例来介绍自动对准中心的一般操作过程。

Step1.打开D：\ug11.3\work\ch03.02.03.03\face_cover_mold_top_010.prt文件。

Step2.在“注塑模向导”功能选项卡区域中单击“型腔布局”按钮，在弹出对话框的区域中单击“自动对准中心”按钮。

Step3.在“型腔布局”对话框中单击按钮，结果如图3.2.16b所示。

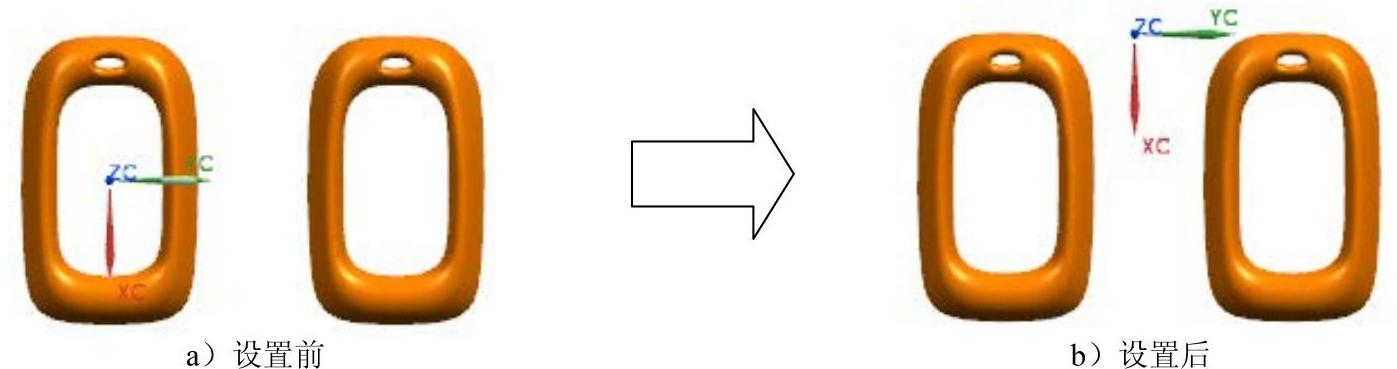

图3.2.16 自动对准中心

Step4.保存文件。选择下拉菜单命令，保存所有文件。
