圆形布局是指用户在进行型腔布局时给出相应的型腔数目、起始角度、旋转角度、布局半径和参考点来完成型腔的圆形布局。圆形布局可以分为径向布局和恒定布局两种方法。
1.径向布局
径向布局是指产品模型和工件绕着某一点进行旋转,并且产品模型和工件始终垂直于圆的切线方向。下面介绍径向布局的一般创建过程。
Step1.打开D:\ug11.3\work\ch03.02.02.01\face_cover_mold_top_010.prt文件。
Step2.在“注塑模向导”功能选项卡区域中单击“型腔布局”按钮,在弹出对话框的下拉列表中选择选项,选中单选项。
Step3.定义型腔数、旋转角度和半径。默认系统设置的旋转角度,分别在区域的和文本框中输入值6.0和200.0。
Step4.在区域中单击“点对话框”按钮,系统弹出如图3.2.6所示的“点”对话框,在区域的X、Y和Z文本框中输入值0、0和0,单击按钮,再单击区域中的“开始布局”按钮,单击按钮,结果如图3.2.7所示。

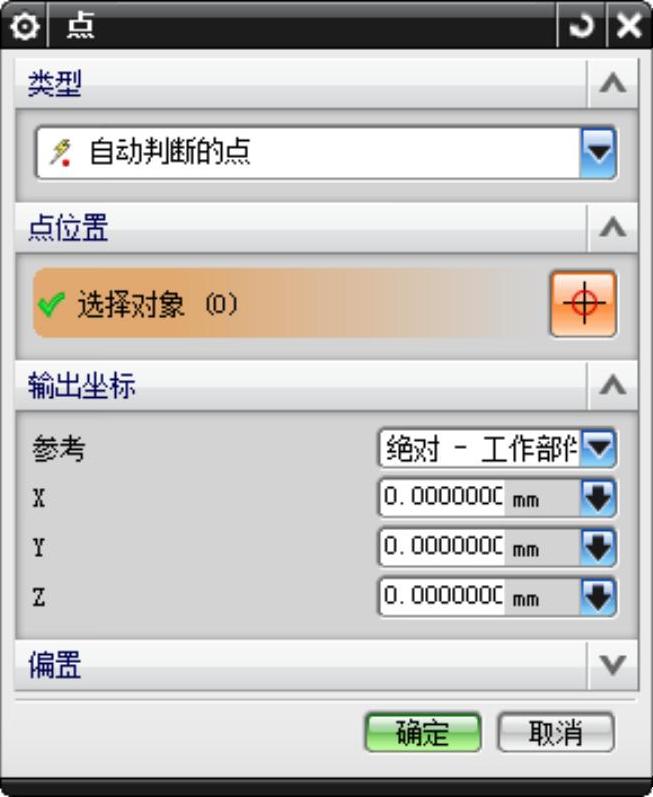

图3.2.6 “点”对话框

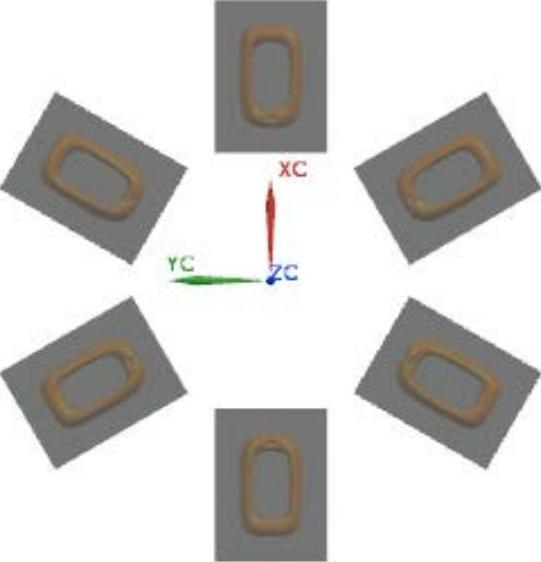

图3.2.7 径向布局(www.daowen.com)
Step5.保存文件。选择下拉菜单命令,保存所有文件。
2.恒定布局
恒定布局与径向布局类似,不同的是在创建恒定布局时产品模型和工件的方位不会发生变化。下面介绍图3.2.8所示的恒定布局的一般创建过程。
Step1.打开D:\ug11.3\work\ch03.02.02.02\face_cover_mold_top_010.prt文件。
Step2.在“注塑模向导”功能选项卡区域中单击“型腔布局”按钮,在弹出对话框的下拉列表中选择选项,选中单选项。
Step3.定义型腔数、旋转角度和半径。默认系统设置的旋转角度,分别在区域的和文本框中输入值6.0和200.0。
Step4.在区域中单击“点对话框”按钮,系统弹出“点”对话框,在区域中的X、Y和Z文本框中输入值0、0和0,单击按钮,再单击区域中的“开始布局”按钮,单击按钮,结果如图3.2.8所示。
图3.2.8 恒定布局
Step5.保存文件。选择下拉菜单命令,保存所有文件。
