矩形布局是指用户在进行型腔布局时给出相应的型腔数目和在X、Y方向上相应的增量值来完成型腔的矩形布局。矩形布局可以分为平衡布局和线性布局两种方法。

1.平衡布局

平衡布局方法是指用户给定相应的型腔数目、工件在X和Y方向上的距离并选定某个布局方向（X、-X、Y和-Y）来完成的。

Step1.打开D：\ug11.3\work\ch03.02.01.01\face_cover_mold_top_010.prt文件。

Step2.在“注塑模向导”功能选项卡区域中单击“型腔布局”按钮，在弹出图3.2.1所示的“型腔布局”对话框（一）的下拉列表中选择选项，选中单选项。

Step3.定义型腔数和间距。在区域的下拉列表中选择，然后分别在和文本框中输入值20.0和10.0，如图3.2.1所示。

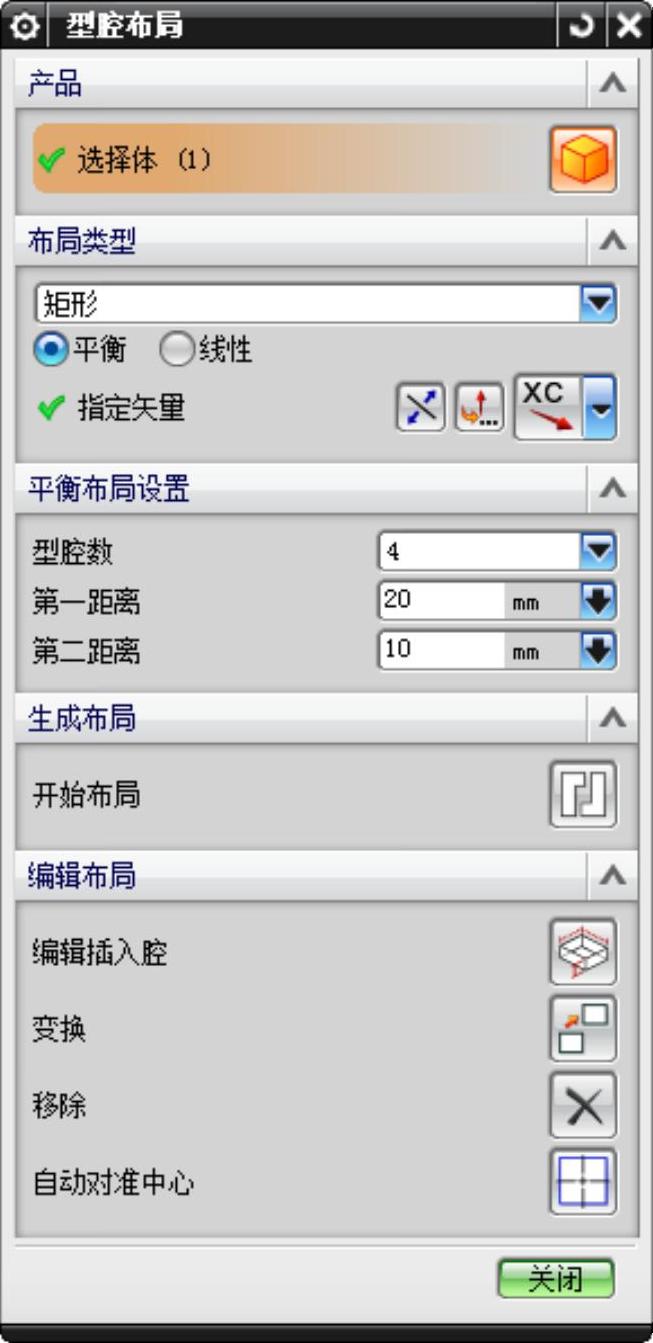

图3.2.1 “型腔布局”对话框（一）

Step4.在对话框中激活，然后选取图3.2.2所示的X轴方向，在区域中单击“开始布局”按钮，系统自动进行布局，布局完成后在区域中单击“自动对准中心”按钮，使模具坐标系自动对中，结果如图3.2.3所示，单击按钮。

图3.2.2 定义矢量方向

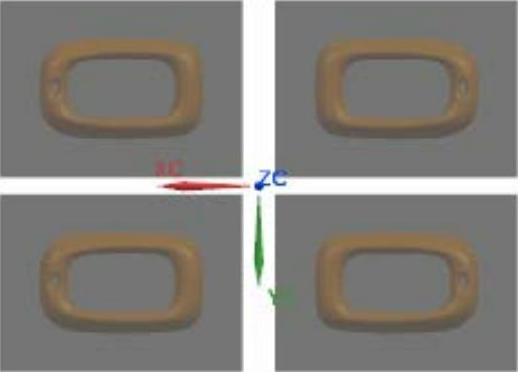

图3.2.3 布局后

Step5.保存文件。选择下拉菜单命令，保存所有文件。(www.daowen.com)

图3.2.1所示“型腔布局”对话框中区域的说明如下。

● ：表示两工件间在X方向的间距。

● ：表示两工件间在Y方向的间距。

2.线性布局

通过“线性布局”可以完成在X和Y方向上不同型腔数目和型腔距离的布局，并且此方法不需要给定布局方向，所以具有很强的灵活性和实用性。

Step1.打开D：\ug11.3\work\ch03.02.01.02\face_cover_mold_top_010.prt文件。

Step2.在“注塑模向导”功能选项卡区域中单击“型腔布局”按钮，在弹出对话框的下拉列表中选择选项，选中单选项，设置好型腔数及X、Y向的间距，如图3.2.4所示。

Step3.在区域中单击“开始布局”按钮，系统自动进行布局，布局完成后在区域中单击“自动对准中心”按钮，使模具坐标系重新自动对中，结果如图3.2.5所示，单击按钮。

图3.2.4 “型腔布局”对话框（二）

图3.2.5 布局后

Step4.保存文件。选择下拉菜单命令，保存所有文件。
