【摘要】:在图3.1.5所示的“工件”对话框中单击按钮,系统弹出如图3.1.6所示的“工件镶块设计”对话框,其中包括“部件”“放置”“详细信息”等区域。
工件库中存在有系统预先设置的工件配置的标准文件,用户可以进行选择。在图3.1.5所示的“工件”对话框中单击按钮,系统弹出如图3.1.6所示的“工件镶块设计”对话框,其中包括“部件”“放置”“详细信息”等区域。
图3.1.5 “工件”对话框

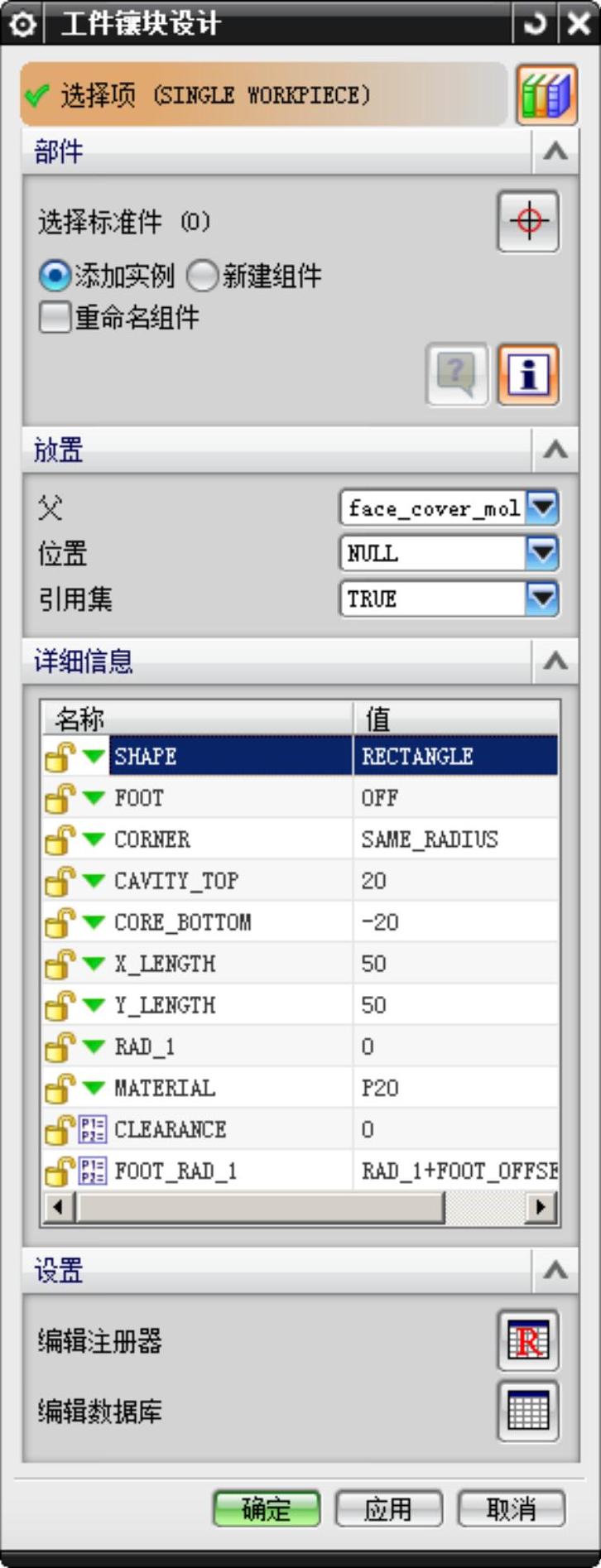

图3.1.6 “工件镶块设计”对话框
1.区域
该区域用于设置添加标准件。
2.区域
“详细信息”区域中显示标准毛坯的参数尺寸,如图3.1.7所示,当系统设定的标准毛坯的某些尺寸不符合要求时,用户可以通过此区域进行自定义设置。

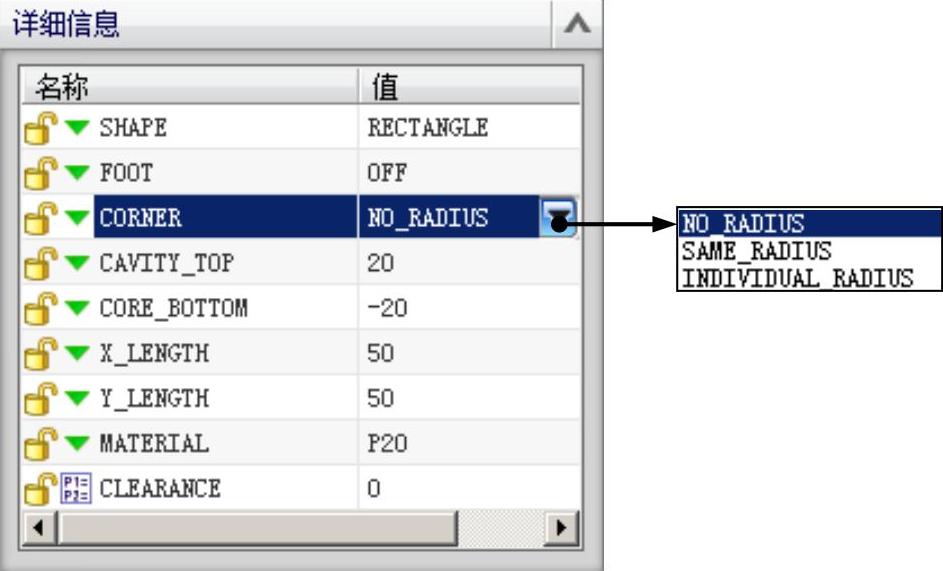

图3.1.7 “详细信息”区域
图3.1.7所示“详细信息”区域中各参数的说明如下。(www.daowen.com)
● :表示毛坯形状,有矩形和圆形两种类型,用户可以根据需要选用。
● :表示毛坯脚,通常情况下选用OFF设置,若选用“ON”,还需要定义毛坯脚的有关尺寸。
● :表示倒圆角,在下拉列表中包括3种类型。
☑ :表示没有圆角。
☑ :表示所有圆角半径都相等。
☑ :表示各个圆角不相等。
● :表示型腔板的厚度。
● :表示型芯板的厚度。
● :表示在X方向的尺寸。
● :表示在Y方向的尺寸。
● :表示毛坯材料,用户可以在毛坯库中选用毛坯材料。
