创建模具工件的技巧与方法

时间:2023-06-15 理论教育 版权反馈
【摘要】:图2.2.12所示“工件”对话框中各选项的说明如下。图2.2.12 “工件”对话框图2.2.13 创建后的工件 :通过该类型来定义工件,和“产品工件”类型中“用户定义的块”方法类似,不同的是在工件草图截面定义方法。

创建模具工件的技巧与方法

仍然以前面的模型为例来介绍创建模具工件的一般操作过程如下。

Step1.在“注塑模向导”功能选项卡978-7-111-57465-1-Chapter02-68.jpg区域中单击“工件”按钮978-7-111-57465-1-Chapter02-69.jpg,系统弹出如图2.2.12所示的“工件”对话框。

Step2.在“工件”对话框的978-7-111-57465-1-Chapter02-70.jpg下拉列表中选择978-7-111-57465-1-Chapter02-71.jpg选项,在978-7-111-57465-1-Chapter02-72.jpg下拉列表中选择978-7-111-57465-1-Chapter02-73.jpg选项,然后在978-7-111-57465-1-Chapter02-74.jpg区域中进行如图2.2.12所示的设置,单击978-7-111-57465-1-Chapter02-75.jpg按钮,完成工件的定义,结果如图2.2.13所示。

图2.2.12所示“工件”对话框中各选项的说明如下。

978-7-111-57465-1-Chapter02-76.jpg区域:用于定义创建工件的类型。

978-7-111-57465-1-Chapter02-77.jpg:选择该选项,则在产品模型最大外形尺寸的基础上沿X、Y和Z轴的6个方向分别加上相应的尺寸作为成型工件的尺寸,并且系统提供4种定义工件的方法。

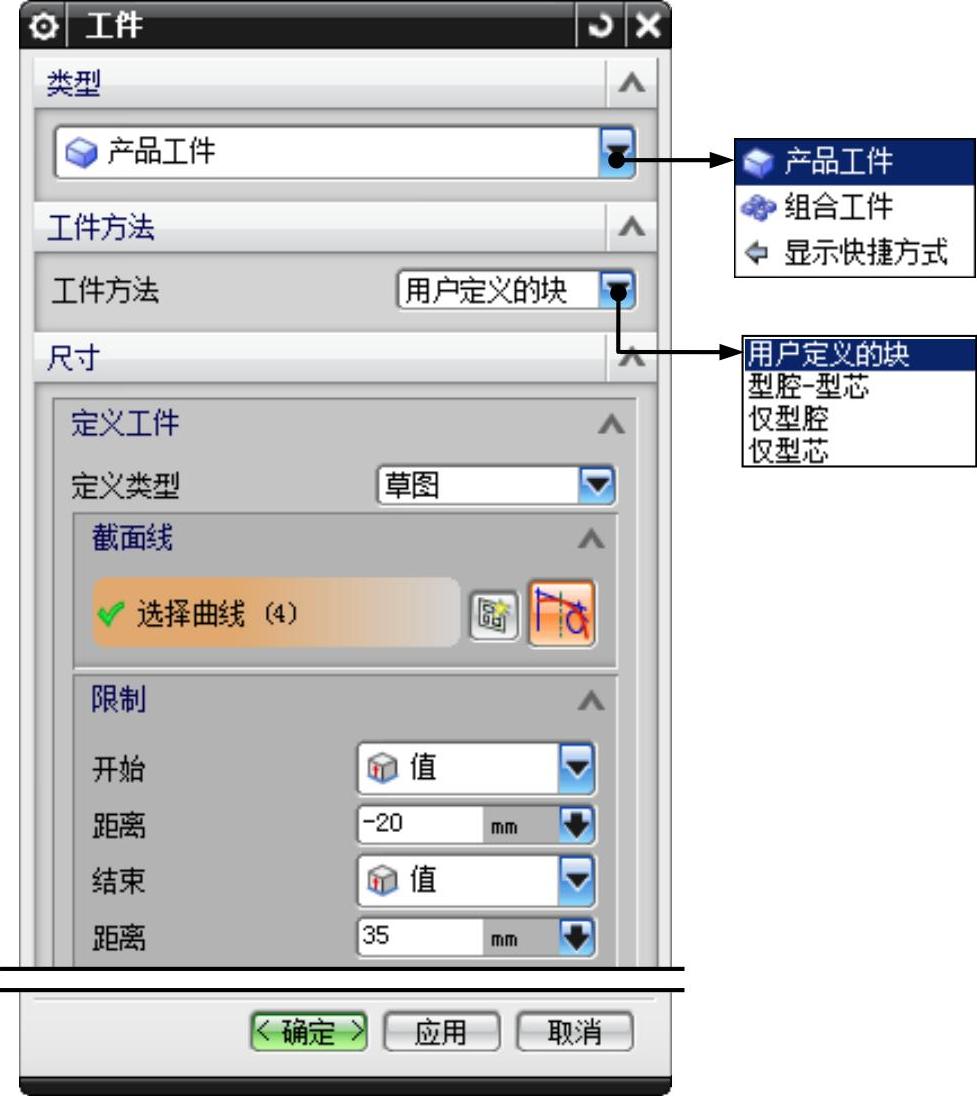

图2.2.12 “工件”对话框(www.daowen.com)

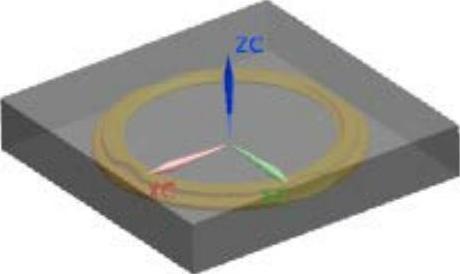

图2.2.13 创建后的工件

978-7-111-57465-1-Chapter02-80.jpg:通过该类型来定义工件,和“产品工件”类型中“用户定义的块”方法类似,不同的是在工件草图截面定义方法。

978-7-111-57465-1-Chapter02-81.jpg区域:用于定义创建工件的方法。

978-7-111-57465-1-Chapter02-82.jpg:选择该选项,则系统以提供草图的方式来定义截面。

978-7-111-57465-1-Chapter02-83.jpg:选择该选项,则将自定义的创建实体作为成型工件。有时系统提供的标准长方体不能满足实际需要,这时可以将自定义的实体作为工件的实体。自定义的成型工件必须保存在parting部件中。

978-7-111-57465-1-Chapter02-84.jpg978-7-111-57465-1-Chapter02-85.jpg:“仅型腔”“仅型芯”配合使用,可以分别创建型腔和型芯。
