选用数字化集成温度传感器DS18B20作为测温元件，精度高，测量温度非常方便。

（1）数字化温度传感器DS18B20

DS18B20是Dallas公司的一种可组网数字化温度传感器，全部传感元件及转换电路集成在外形如晶体管的集成电路内。其特点如下：

●仅需一条总线（1-Wire），即可实现与DSP控制器或单片机（MCU）的通信。

●支持可组网功能，多达8个DS18B20，可以并联在唯一的3根线（信号线DQ、电源和地线）上，实现多点测温。

●测温范围-55℃～+125℃，分辨率可达0.0625℃。

●测量结果以9位至12位数字量方式串行传送。

●设有用户可写入的E²PROM，用于设定报警温度等。

DS18B20的封装如图15-19所示。图中DQ为数据输入、输出线，GND为地线，V_DD为外接3～5.5V供电电源输入端（在寄生电源接线方式时接地）。

DS18B20由64位光刻ROM、温度传感器、E²PROM的温度报警器（TH，TL）、暂存寄存器、CRC检验发生器等组成。64位光刻ROM中的64位序列号是出厂前光刻好的，它可以看作是DS18B20的地址序列号，用于区分挂在同一总线的8个DS18B20。暂存寄存器的分布见表15-5。

(www.daowen.com)

图15-19 DS18B20的引脚图

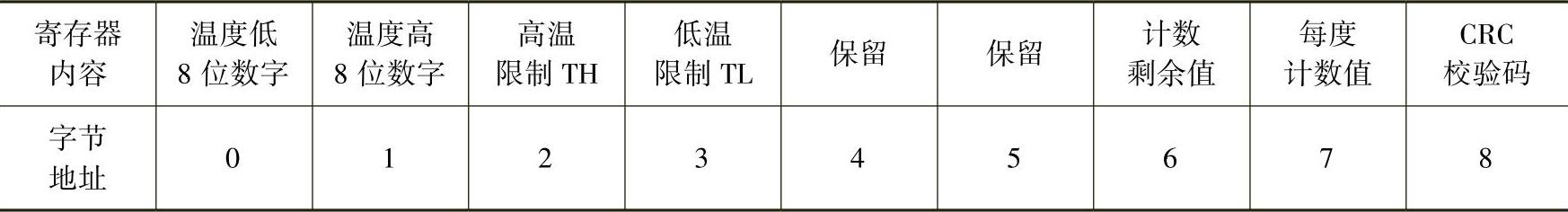

表15-5 DS18B20内部暂存寄存器的分布表

通常DSP是以DS18B20的ROM命令和功能命令来控制DS18B20工作的，表15-6是DS18B20的命令集。

表15-6 DS18B20命令集

（2）DS18B20与DSP的接口电路

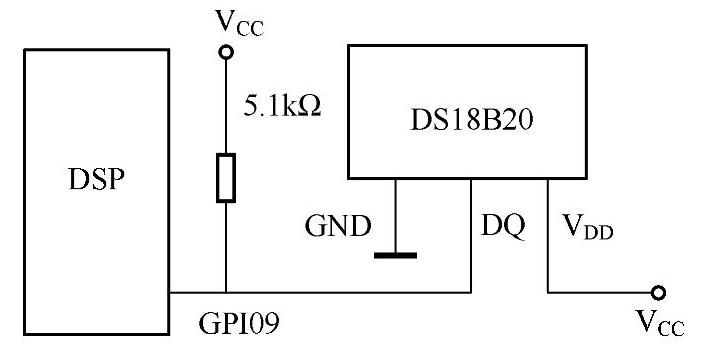

DS18B20与DSP的接口电路如图15-20所示。图中的DSP为28035。由于GPIO9口内部有上拉电阻，所以图中的上拉电阻也可省略。V_CC为3.3V电源。

图15-20 DS18B20与DSP的接口电路
