1）存储器电路。

28035片内有4MW存储器地址空间、64KW的Flash存储器、1KW的OTP型ROM、10KW的RAM以及8KW的引导（Boot）ROM。用户程序可以烧写入Flash存储器，但在开发调试过程中，程序需要不断修改，反复写入Flash显得不方便。可以将被调试的程序放入片内RAM。在开发阶段，将程序放入8KW的RAM L0～L3存储器（8000H～9FFFH），可以方便地进行单步执行、设置断点及连续执行等调试操作。

由于28035芯片没有外部并行扩展总线接口，只能通过SPI、I2C等串行接口扩展串行EEPROM、RAM芯片存储器。

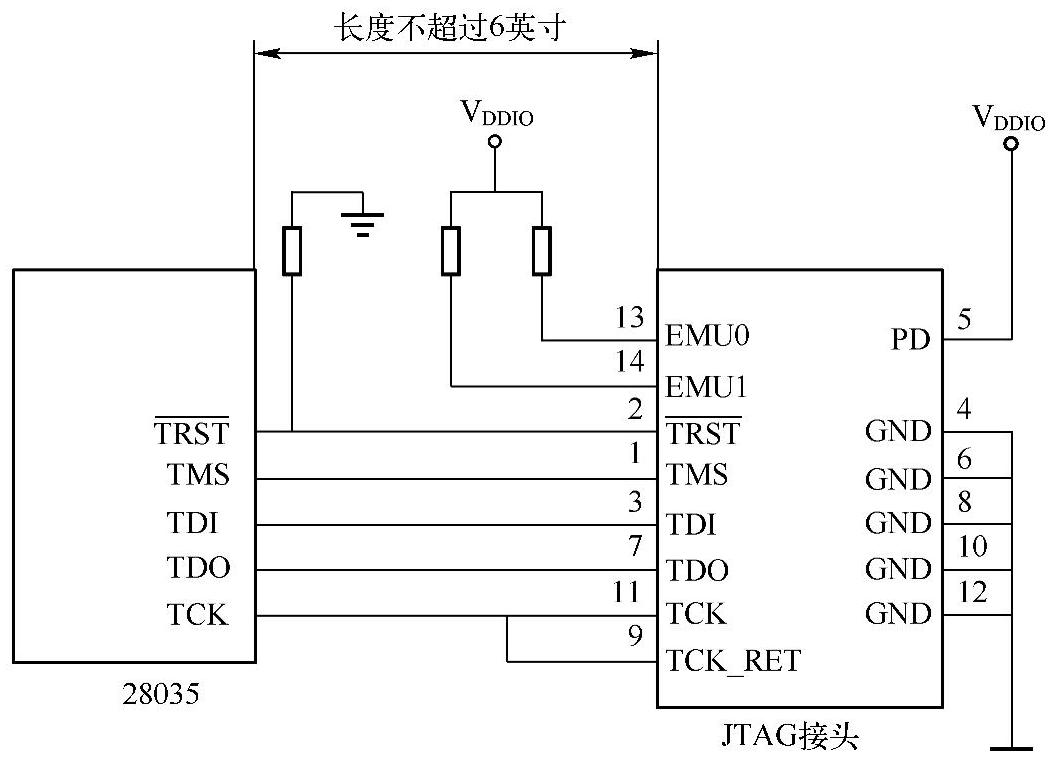

图15-5 JTAG仿真接口

另外，可以通过各种通信接口由引导装载软件将用户程序引导到片内存储器。(www.daowen.com)

2）电平转换电路。

DSP的工作电压为3.3V、1.8V，而目前仍有许多5V电源的逻辑器件，因此有的系统会有3.3V逻辑器件和5V逻辑器件共存。3.3V的DSP芯片与5V供电芯片一般可以直接连接，但在3.3V低电压器件（LVTTL、LVCMOS）驱动5VCMOS器件的情况下，无法满足后者高电平的最小输入电压3.5V的要求，所以3.3V的DSP器件不能直接驱动5V的CMOS器件。这种情况下可以采用专门的电平转换芯片如SN74LVC164245、SN74LVC4245。这类芯片采用双电压供电，一边是3.3V供电，另一边是5V供电，可以解决3.3V器件与5V CMOS器件的电平转换问题。另外，I/O接口经常通过光耦合器件实现电压隔离与电平转换。

3）RS-232接口、CAN接口驱动电路。

4）串行接口的芯片。DSP可以扩展许多采用I²C、SPI接口的芯片。采用不带外部并行总线接口的芯片，可以见减少芯片引脚数量，提高可靠性。但是这类DSP芯片只能进行串行接口方法扩展。常用的具有串行接口的芯片有A-D转换器、D-A转换器、键盘显示接口电路、LCD控制器等。

5）实际应用电路的扩展，如指示灯电路、键盘显示电路、运算放大器电路及功率驱动电路等。
