在I2C总线上可以挂接许多类型的外围器件，例如AT24Cxx系列EEPROM、日历时钟芯片PCF8563、RAMPCF8571、I/O口PCF8574、A-D与D-A转换器PCF8591以及点阵式LCD驱动控制器模块PCF8578等。许多DSP控制器具有I2C总线接口，使用非常方便。一些没有I2C总线接口的器件，也可以可采用软件模拟I2C总线。

例13-1 通过I2C总线扩展EEPROM串行存储器AT24Cxx。

（1）AT24C系列EEPROM的特点

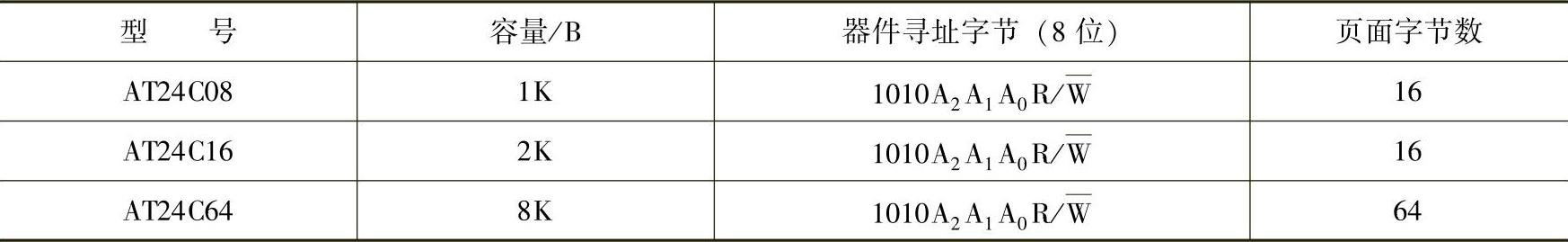

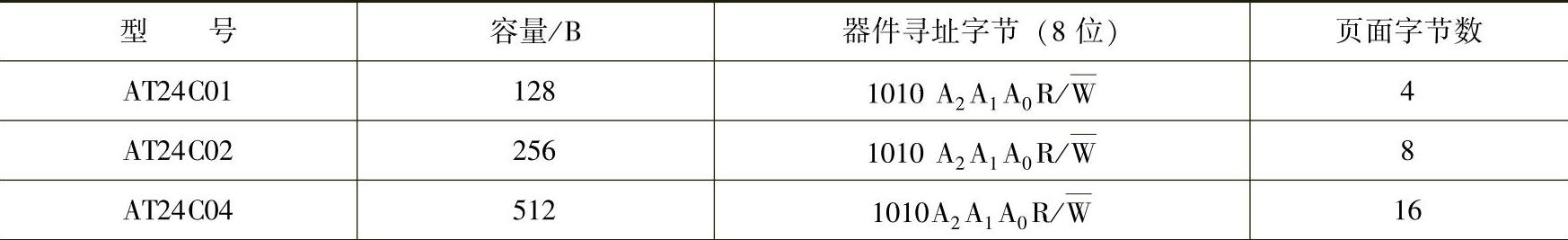

AT24Cxx EEPROM的特点是单电源供电，工作电压范围宽1.8～5.5V，低功耗CMOS技术（100kHz，2.5V和400kHz，5V兼容），页面写周期的典型值为2ms，具有硬件写保护。几种不同型号AT24Cxx的参数见表13-6。表中寻址字节的1010表示器件为存储器，A₂A₁A₀为对应引脚的片选地址，为读写控制位。

表13-6 AT24C系列串行EEPROM参数

（续）

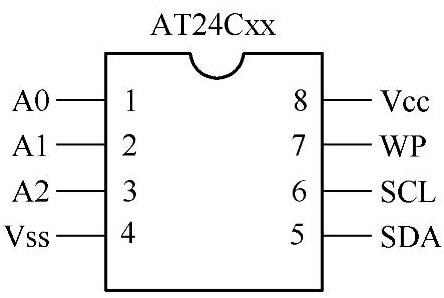

AT24Cxx的引脚如图13-17所示，其中SCL为串行时钟端。SDA为串行数据端。WP为写保护，当WP为高电平时存贮器只读；当WP为低电平时存贮器可读可写。A0、A1和A2为多片存储器片选引脚，可以连接到电源Vcc或地Vss。

SDA为漏极开路端，需接上拉电阻。输入端内接有滤波器，能有效抑制噪声。自动擦除在每一个写周期内完成。

图13-17 AT24Cxx的引脚

AT24Cxx通过I2C接口与DSP或微控制器连接。DSP或微控制器作为主器件，串行EE⁃PROM为从器件。二者都可以工作于接收器和发送器状态。主器件产生串行时钟（SCL），控制总线的传送方向，并产生开始和停止条件。

（2）AT24C系列EEPROM接口及地址选择

由于I2C总线可挂接多个串行接口器件，在I2C总线中每个器件应有唯一的器件地址，按I2C总线规则，器件地址为7位（即一个I2C总线系统中最多可挂接128个不同地址的器件），它和1位数据方向位构成一个器件寻址字节，最低位D0为方向位（读/写）。器件寻址字节中的最高4位（D7～D4）为器件型号地扯，不同的I2C总线接口器件的型号地址是厂家给定的，如AT24C系列EEPROM的型号地址皆为1010，器件地址中的低3位为引脚地址A₂A₁A₀，对应器件寻址字节中的A₃A₂A₁位，由连接的引脚电平给定。

对于EEPROM的容量小于256B的芯片（AT24C01/02），8位片内寻址（A₀～A₇）即可满足要求。对容量大于256B的芯片，8位片内寻址范围不够，如AT24C16，相应的寻址位数应为11位（2¹¹=2048）。若以256B为1页，则多于8位的寻址视为页面寻址。在AT24C系列中，对页面寻址位采取占用器件引脚地址（A₂～A₀）的办法，如AT24C16将A₂A_lA₀作为页地址。凡在系统中引脚地址用作页地址后，该引脚在电路中不得使用，作悬空处理。

（3）AT24C系列EEPROM读写操作

对AT24C系列EEPROM的读写操作完全遵守I2C总线的规则。

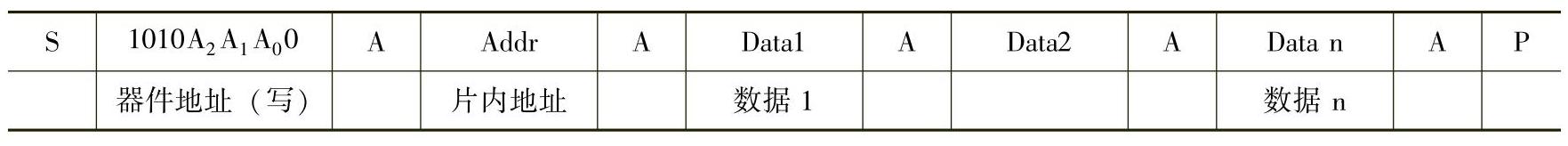

连续写操作是对EEPROM连续装载n个字节数据的写入操作，n随型号不同而不同，一次可装载的页面字节数参见表13-6。SDA线上连续写操作的数据状态如下所示，S表示启动位START，A表示ACK应答位，P为停止位STOP。(www.daowen.com)

AT24C系列片内地址在接收到每一个数据字节地址后自动加1，故装载一页以内规定数据字节时，只须输入首地址，若装载字节多于规定的最多字节数，数据地址将自动翻页，新页中以前的数据被覆盖。

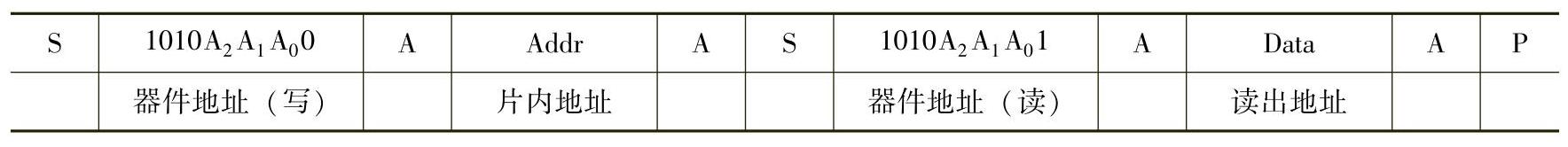

连续读操作时，为了指定首地址，需要“伪字节写”来给定器件地址和片内地址，重复一次启动信号和器件地址，就可读出该地址的数据。由于“伪字节写”中并未执行写操作，因此地址没有加1。以后每读取一个字节，地址自动加1。在读操作中，接收器接收到最后一个数据字节后不返回应答（保持SDA高电平），随后发停止信号。SDA上连读操作的数据状态如下所示。

（4）28035和串行EEPROM接口电路

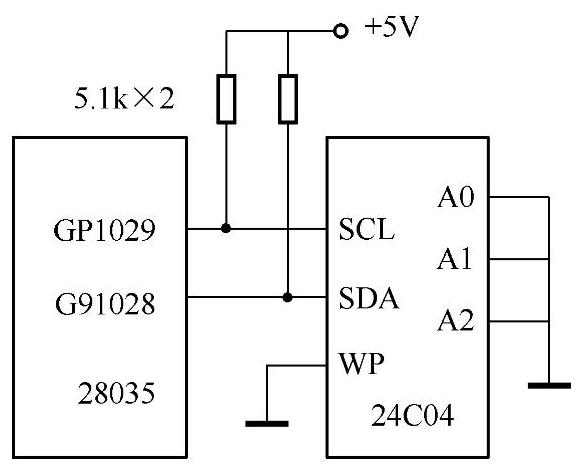

图13-18为28035与4K位（512 B）的AT24C04串行EEPROM的连接电路。GPIO29/SCLA、GPIO28/SDAA分别连接AT24C04的时钟SCL和数据端SDA，A2～A0内部无连接，为无关位。WP为EEPROM的写保护信号，高电平有效。为了进行写入操作，应把它接低电平。

（5）软件设计

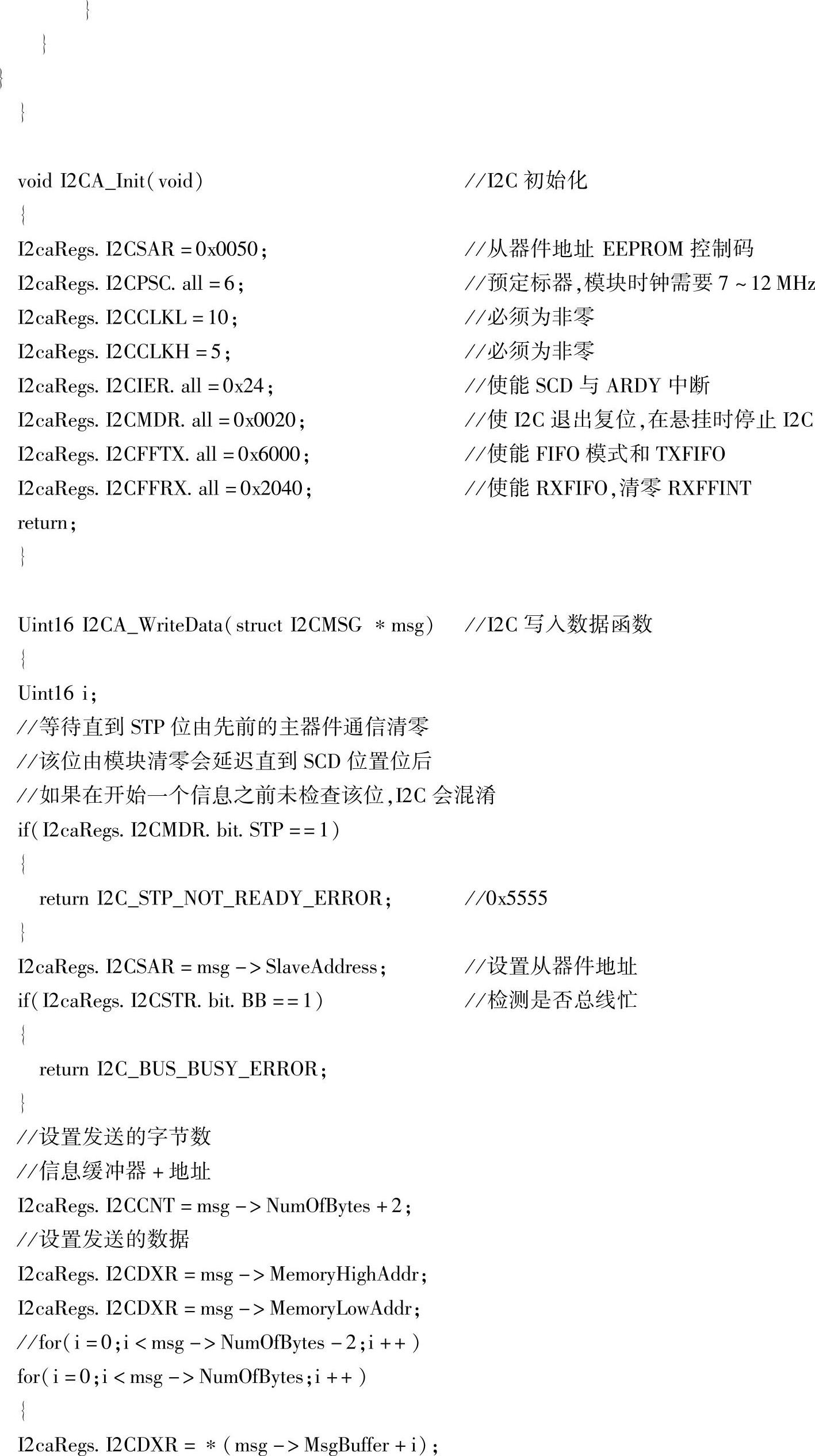

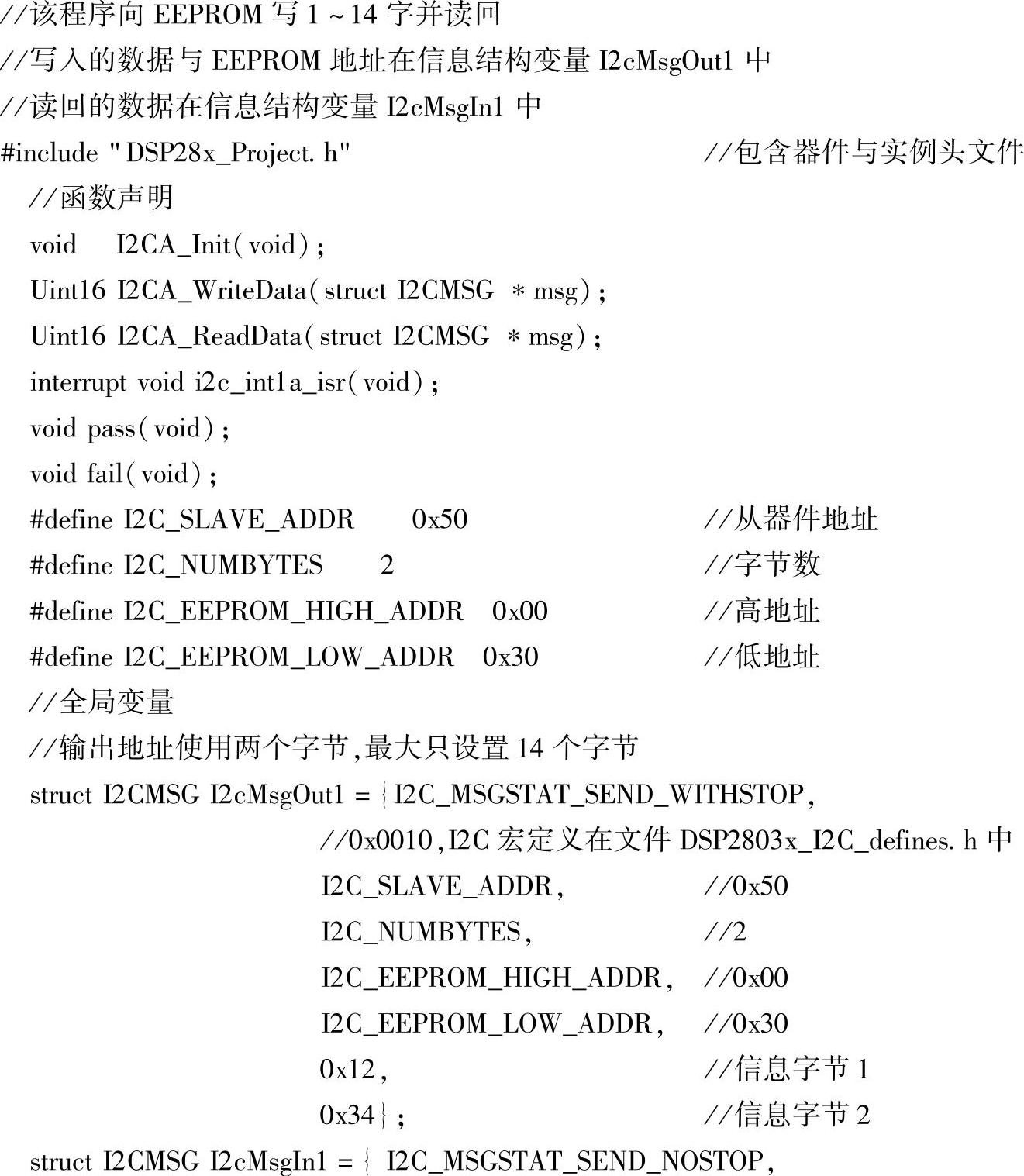

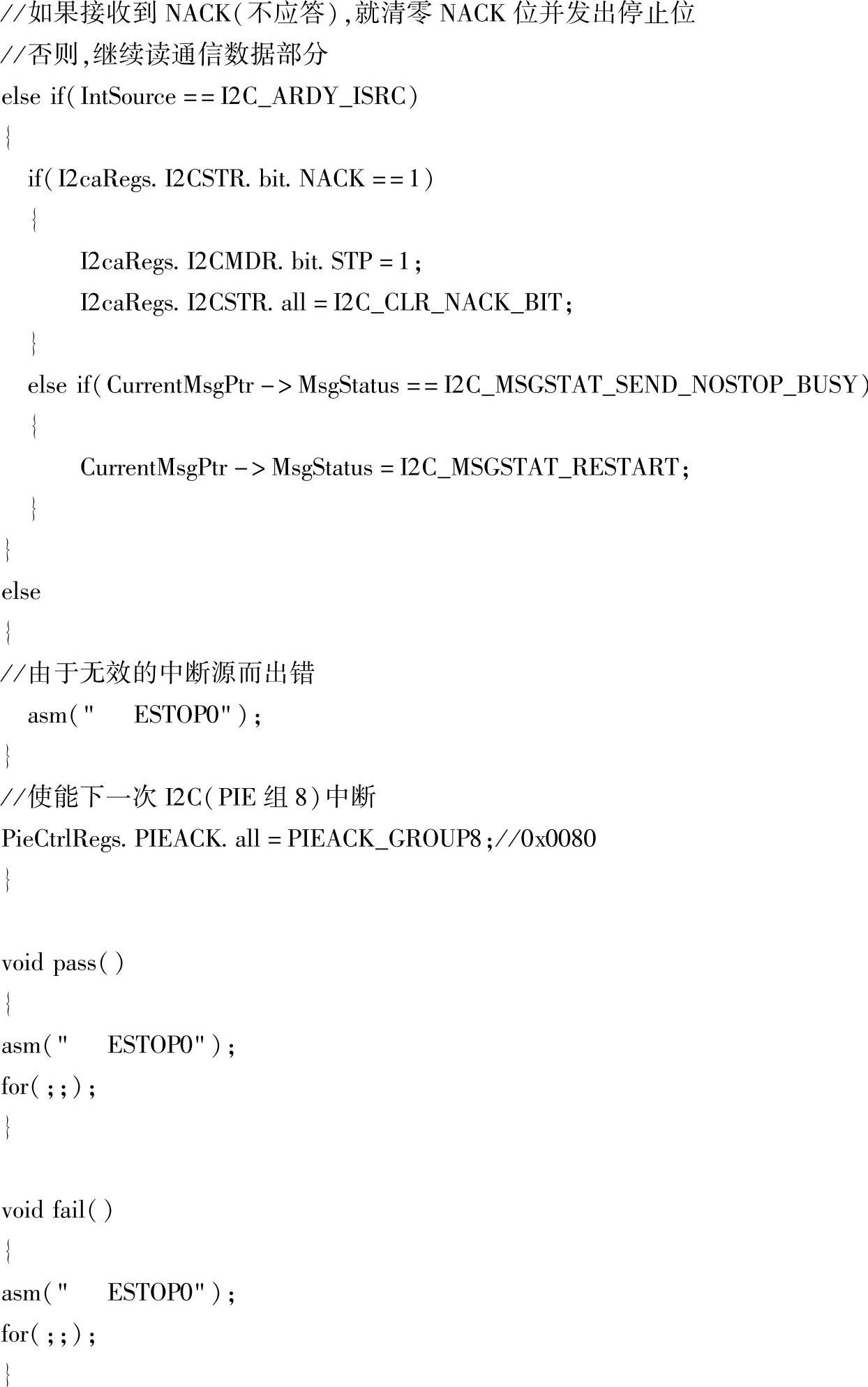

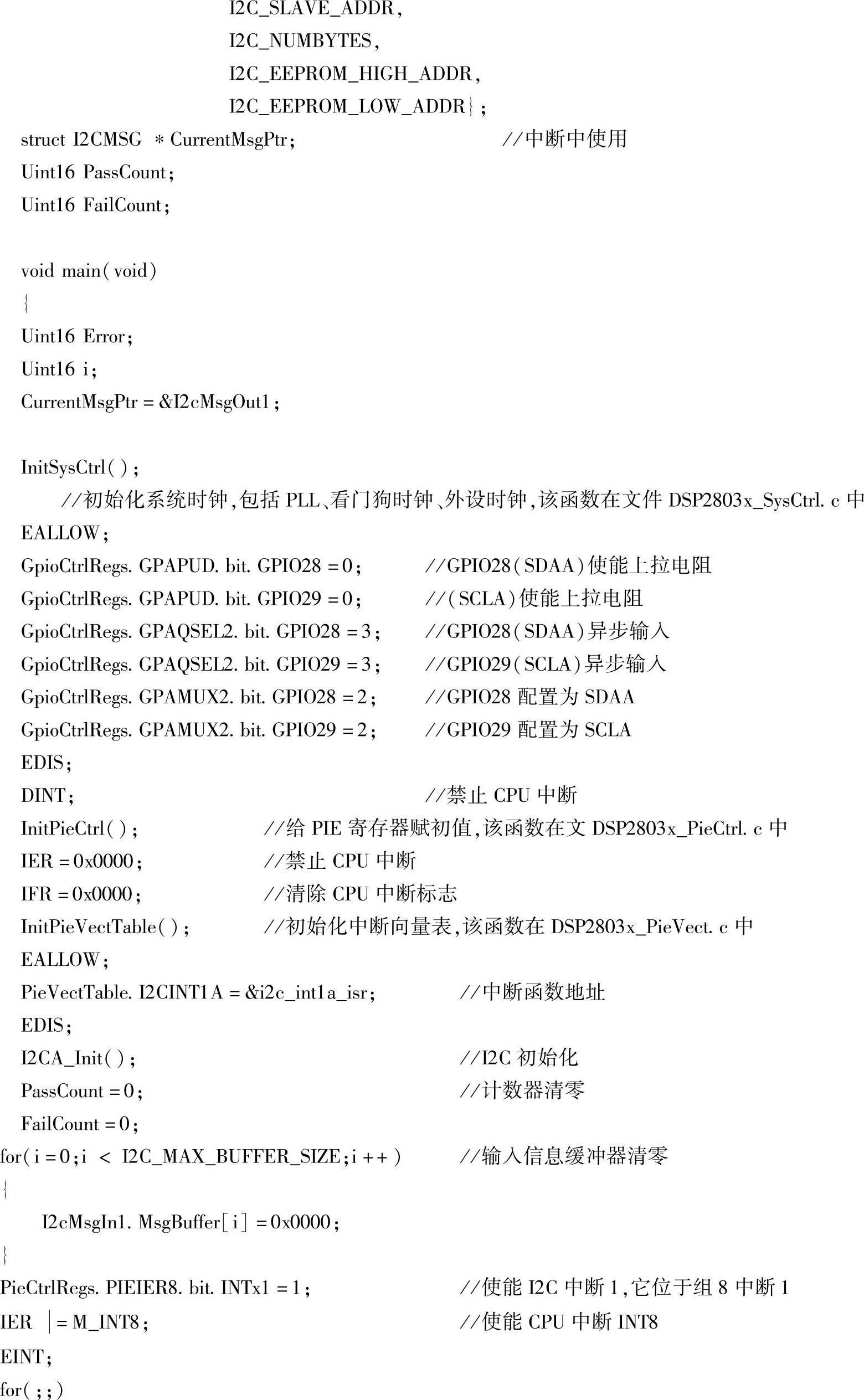

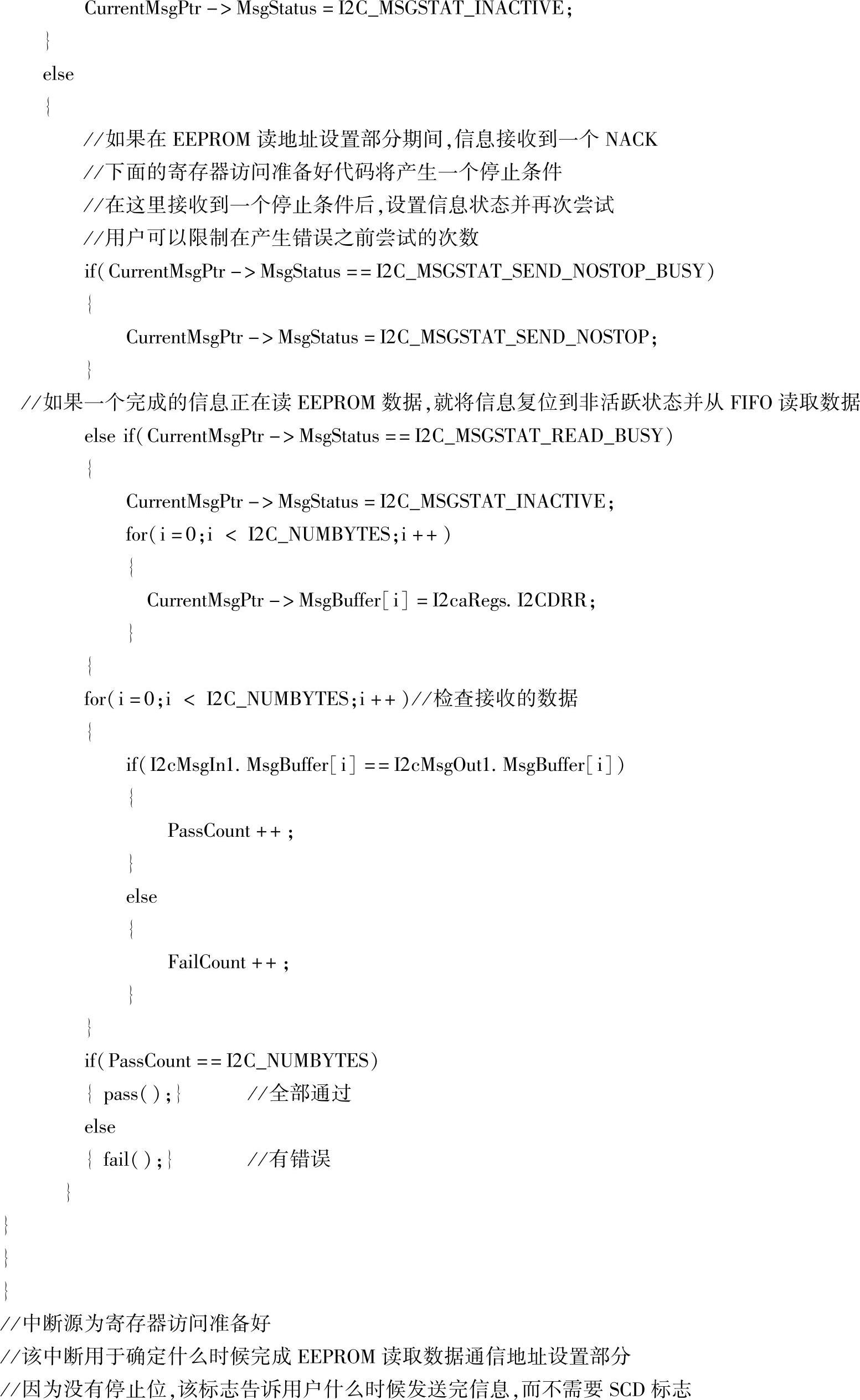

//连接到I2C总线的外部EEPROM的地址为0x50

图13-18 28035与AT24C04的连接
